一种膨化机的电磁切封装置的制作方法

本发明涉及一种膨化食品加工机械，尤其是一种膨化机的电磁切封装置。

背景技术：

现有的膨化机通常使用齿轮传动的方式安装切刀，而这种方式无法方便地调节膨化物的切断长度，更无法封口。例如公告号为cn103005652a的中国发明专利，公开了“一种膨化机”，其切断膨化物的长度，就必须在膨化机停机时，改变其齿轮的传动比，才能改变切断膨化物的长度，因此非常不方便得到不同长度的膨化物，另外，这种切断方式，对于管状膨化物，没有封口功能。

技术实现要素：

为了克服现有膨化机技术中不方便得到不同长度的膨化物，同时没有封口功能的缺陷，本发明提供一种电磁切封装置，只是操纵按钮便可得到不同长度的膨化物，同时对于管状膨化物，可完成其封口功能。

本发明解决其技术问题所采用的技术方案是：一种膨化机的电磁切封装置，包括膨化机主机，电磁切封装置，电控设备，膨化机机架，正向切封继电器按钮，反向切封继电器按钮，膨化机机头端盖，切封支架，切封线圈，减震管，v型滑槽轴，v型滑板，v型槽，上销轴，上刀臂，刀臂销钉，下刀臂，下导销，切封刀，回位螺帽，回位销轴，回位弹簧，限位开关触发器，单向阀，铁芯，回转销，限位开关。

上述膨化机的电磁切封装置，在切封支架上固结有切封线圈，减震管，限位开关，下导销，切封线圈中安装的铁芯上固结有限位开关触发器和v型滑槽轴。v型滑板上有v型槽，并固结有上销轴，上刀臂一端空套于上销轴中，另一端固结有刀臂销钉，下刀臂一端空套于刀臂销钉中，另一端空套于下导销上。切封刀上固结有回转销，回位销轴的一端空套于回转销中，回位销轴的另一端上套有回位弹簧和回位螺帽。

上述膨化机的电磁切封装置，位于膨化机机头端盖的膨化物出口正前方。

上述膨化机的电磁切封装置，所述的切封线圈固结于切封支架上的适当位置，其铁芯可在切封线圈中滑动，v型滑板能够作垂直于切封线圈轴线方向的运动，v型滑板能够通过固结其上的上销轴带动上刀臂一端做相应的运动，固结于上刀臂的刀臂销钉能够带动下刀臂绕下导销做摆动。

上述膨化机的电磁切封装置，所述的切封刀在回位螺帽，回位销轴，回位弹簧和回转销的作用下，其弧面始终与上刀臂和下刀臂表面接触，且能够作与切封线圈轴线方向一致的运动。

上述膨化机的电磁切封装置，所述的切封刀的切封部分为阶梯状，刀口为切割部分，台阶为封口部分。

上述膨化机的电磁切封装置，至少有一所述的切封刀。

上述膨化机的电磁切封装置，所述的减震管上至少有一出气开口。

上述膨化机的电磁切封装置，所述的减震管的一端装有单向阀。

上述膨化机的电磁切封装置，所述的v型滑槽轴只能在v型槽中运动，并且固结于铁芯上的v型滑槽轴只能沿切封线圈轴线运动。

本发明的有益效果是，本发明采用的膨化机的电磁切封装置，用按钮继电器代替了需要停机后，人工调节膨化物的切断长度的劳动，并且增加了对管状膨化物的封口功能，这样的电磁切封装置对膨化机的普及使用有一定的帮助，同时，这也是膨化机进入普通家庭厨房的必要条件。

附图说明

图1是电磁切封装置系统和膨化机主机轴测示意图；

图2是电磁切封装置部件轴测示意图；

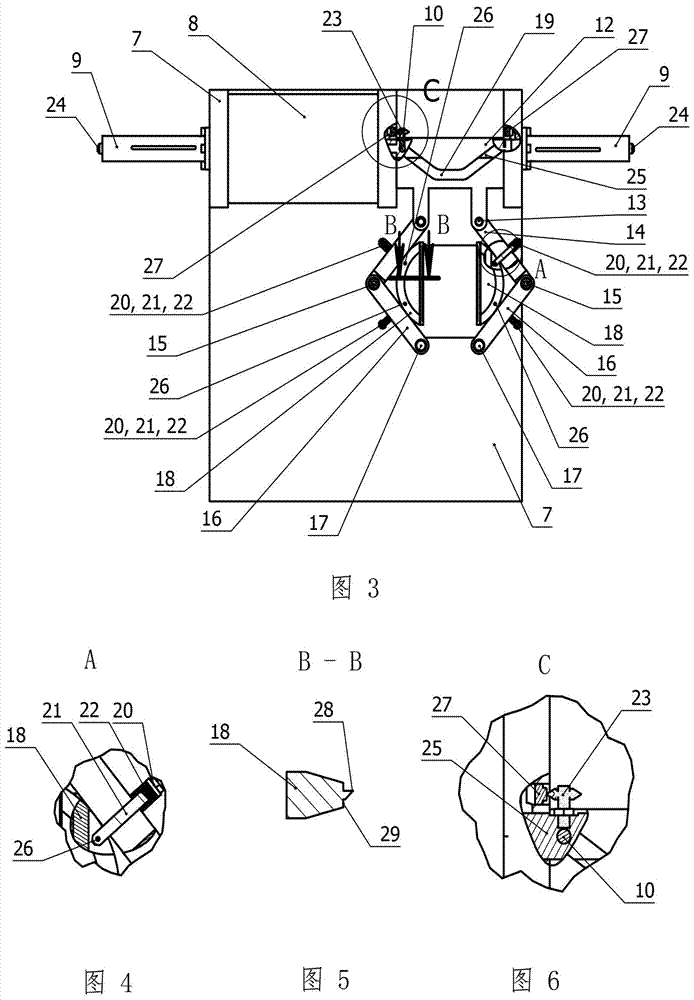

图3是电磁切封装置系统后视图；

图4是电磁切封装置的回位机构局部a放大剖视图；

图5电磁切封装置的切封刀局部b-b放大剖面图；

图6电磁切封装置的极限位置的局部c放大剖视图；

图中1.电磁切封装置，2.电控设备，3.膨化机机架，4.正向切封继电器按钮，5.反向切封继电器按钮，6.膨化机机头端盖，7.切封支架，8.切封线圈，9.减震管，10.v型滑槽轴，11.膨化机主机，12.v型滑板，13.上销轴，14.上刀臂，15.刀臂销钉，16.下刀臂，17.下导销，18.切封刀，19.v型槽，20.回位螺帽，21.回位销轴，22.回位弹簧，23.限位开关触发器，24.单向阀，25.铁芯，26.回转销，27.限位开关，28.刀口部分，29.台阶部分。

具体实施方式

【实施例1】

膨化机的电磁切封装置，包括电控设备2、正向切封继电器按钮4、反向切封继电器按钮5、切封支架7、切封线圈8、减震管9、v型滑槽轴10、v型滑板12、上销轴13、上刀臂14、刀臂销钉15、下刀臂16、下导销17、切封刀18、v型槽19、回位螺帽20、回位销轴21、回位弹簧22、限位开关触发器23、单向阀24、铁芯25、回转销26、限位开关27、刀口部分28、台阶部分29。其中切封支架7上适当位置固结有切封线圈8、减震管9、下导销17、限位开关27。能够在切封线圈8中滑动的铁芯25上，固结有限位开关触发器23和v型滑槽轴10。v型滑板12能够在垂直于铁芯25轴线的方向上运动。固结于铁芯25上的v型滑槽轴10只能在v型滑板12上的v型槽19中运动，v型滑板12上固结有上销轴13。上刀臂14一端空套于上销轴13中，另一端固结有刀臂销钉15。下刀臂16一端空套于刀臂销钉15中，另一端空套于下导销17上。切封刀18上固结有回转销26，回位销轴21一端空套于回转销26中，另一端装有回位螺帽20，以及空套其上的回位弹簧22。减震管9一端固结有单向阀24。

当按下正向切封继电器按钮4时，由电控设备2提供的正向直流电在切封线圈8中产生的电磁力会推出铁芯25，固结于铁芯25上的v型滑槽轴10，会沿切封线圈8的轴线和v型槽19运动，这样就带动v型滑板12作垂直于切封线圈8轴线的运动。同样，固结于v型滑板12上的上销轴13会带动空套于其上的上刀臂14作相应的运动，上刀臂14通过固结其上的刀臂销钉15带动下刀臂16绕下导销17作相应转动。当v型滑槽轴10处于v型槽19开始斜线段时，切封刀18在回转销26和回位螺帽20、回位销轴21、回位弹簧22共同约束作用下，切封刀18只做与切封线圈8轴线同向的闭合运动，当v型滑槽轴10处于v型槽19的中间直线段时，切封刀18处于完全切封的极限位置。当v型滑槽轴10处于v型槽19的末尾斜线段时，切封刀18在回转销26和回位螺帽20、回位销轴21、回位弹簧22共同约束作用下，切封刀18只做与切封线圈8轴线同向的开口运动。当切封刀18完成其切封循环时，其铁芯25也完成推出行程，处于极限位置，固结其上的限位开关触发器23会使限位开关27工作，断开电控设备2提供给切封线圈8的正向直流电，与此同时，铁芯25在减震管9中产生的高气压会使单向阀24打开泄压，达到减震的目的。

当按下反向切封继电器按钮5时，其切封循环与按下正向切封继电器按钮4时完全相同，其不同之处在于，铁芯25和固结于其上的限位开关触发器23会使另一端的限位开关27、减震管9和单向阀24工作。

当电磁切封装置不工作时，切封刀18在回转销26和回位螺帽20、回位销轴21、回位弹簧22共同约束作用下，切封刀18处于最大的开口状态。

【实施例2】

膨化机的电磁切封装置，所述的切封支架7可与膨化机机架3做成一体。

【实施例3】

膨化机的电磁切封装置，所述的正向切封继电器按钮4和反向切封继电器按钮5可由数控设备的控制端口来代替，如arduino,或rasperrypi或plc等数控设备。

【实施例4】

膨化机的电磁切封装置，至少包含一个切封刀18，其对称件可由机架代替。

【实施例5】

膨化机的电磁切封装置，至少包含一个减震管9，其上至少包含一个开口。

【实施例6】

膨化机的电磁切封装置，至少包含一个回位弹簧22。

【实施例7】

膨化机的电磁切封装置，所述的电磁切封装置1位于膨化机机头端盖6膨化物出口的正前方。
