一种导流袋组件的制作方法

本实用新型涉及医疗器械领域，特别是涉及一种导流袋组件。

背景技术：

目前，在为患者做UBM检查时,需要在杯内倒入灭菌用水或生理盐水,在给患者眼杯内倒入灭菌用水时,由于控制不好水流的大小,在注入灭菌用水时, 患者常常会受到惊吓。而且灭菌用水每瓶的量都特别多,一瓶大概5斤左右，一旦开封，一周内必需用完。对于做此项检查的患者量不太多的科室，成本很高。现在，也出现了一些导流袋，但是导流袋使用的开关是沿用以前输液管的滚压按压式开关，滚压开关的高频使用和长期按压导流管，使得导流管失去回弹的弹性，流量控制得不好，有时也回出现即使滚压开关完全打开，流量也很小，有的甚至无流量，因此，亟待一种输液袋有不同规格的包装且可以保证流量调控稳定性的导流袋组件。

技术实现要素：

为解决上述问题，本实用新型提供一种保证流量控制稳定性的导流袋组件。

本实用新型解决其技术问题所采用的技术方案是：

一种导流袋组件，包括导流袋及与导流袋连接的导流管，导流管上设有控制导流管流量的按压式开关。

进一步作为本实用新型技术方案的改进，按压式开关包括壳体及在壳体内设有的阀体，壳体上设有与导流管连通的通路，通路通过阀体被截断或者被连通。

进一步作为本实用新型技术方案的改进，阀体上设有一用于连通导流管管路的通孔，通孔的侧面设有一用于封闭连通导流管管路的柱体，通孔的另一侧设有按钮。

进一步作为本实用新型技术方案的改进，柱体为中空柱体，在柱体和壳体之间设有弹簧，弹簧部分伸入中空的柱体内。

进一步作为本实用新型技术方案的改进，柱体末端设有用于限制阀体于壳体内部的凸起。

进一步作为本实用新型技术方案的改进，壳体的上面设有向上的用于连接导流管的上插口，壳体的底面设有向下的下插口。

进一步作为本实用新型技术方案的改进，下插口的最大外径小于或者等于上插口的最大外径。

进一步作为本实用新型技术方案的改进，上插口和下插口均为斜口。

进一步作为本实用新型技术方案的改进，下插口处连接冲洗管。

进一步作为本实用新型技术方案的改进，导流袋上设有插接口，导流管上设有插接头，插接头插入插接口以引流导流袋内的液体。

本实用新型的有益效果：此导流袋组件在导流管上设有控制导流管流量的按压式开关，使得可以在手部的握持按压下控制导流管的流量，使患者慢慢适应，减少惊慌，提高舒适度。按压式开关的避免了对导流管的直接滚压，提高了流量控制稳定性，检查时既方便又卫生。

附图说明

下面结合附图对本实用新型作进一步说明：

图1是本实用新型实施例整体结构示意图；

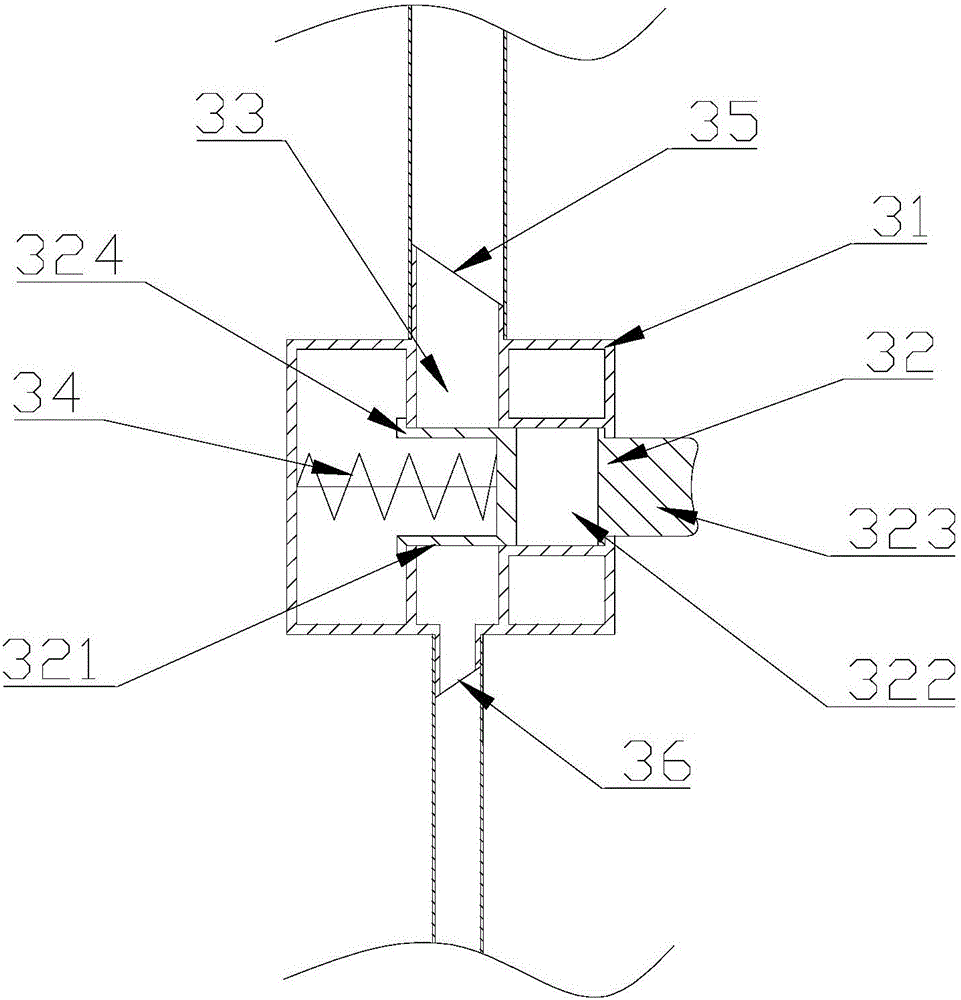

图2是本实用新型实施例所述按压式开关闭合时整体结构示意图；

图3是本实用新型实施例所述按压式开关开启时整体结构示意图。

具体实施方式

以下将结合实施例和附图对本发明的构思、具体结构及产生的技术效果进行清楚、完整地描述，以充分地理解本发明的目的、特征和效果。显然，所描述的实施例只是本发明的一部分实施例，而不是全部实施例，基于本发明的实施例，本领域的技术人员在不付出创造性劳动的前提下所获得的其他实施例，均属于本发明保护的范围。

参照图1～图3，本实用新型为一种导流袋组件，包括导流袋1及与导流袋1连接的导流管2，导流管2上设有控制导流管2流量的按压式开关3。

此导流袋组件在导流管2上设有控制导流管2流量的按压式开关3，使得可以在手部的握持按压下控制导流管2的流量，使患者慢慢适应，减少惊慌，提高舒适度。按压式开关3的避免了对导流管2的直接滚压，提高了流量控制稳定性，检查时既方便又卫生。

作为本实用新型优选的实施方式，按压式开关3包括壳体31及在壳体31内设有的阀体32，壳体31上设有与导流管2连通的通路33，通路33通过阀体32被截断或者被连通。

作为本实用新型优选的实施方式，阀体32上设有一用于连通导流管2管路的通孔322，通孔322的侧面设有一用于封闭连通导流管2管路的柱体321，通孔322的另一侧设有按钮323。

柱体321的形状可以圆柱体也可为长方体。按钮323可用拇指按压，也可使用手掌握着按压。

作为本实用新型优选的实施方式，柱体321为中空柱体，在柱体321和壳体31之间设有弹簧34，弹簧34部分伸入中空的柱体321内。

作为本实用新型优选的实施方式，柱体321末端设有用于限制阀体32于壳体31内部的凸起324。

凸起324的作用主要是在弹簧34的推力作用下控制阀体32的位置。

作为本实用新型优选的实施方式，壳体31的上面设有向上的用于连接导流管2的上插口35，壳体31的底面设有向下的下插口36。

导流管2与上插口35的连接可以为可拆式的，也可为一体式的。

作为本实用新型优选的实施方式，下插口36的最大外径小于或者等于上插口35的最大外径。

根据需要，选择下插口36的外径。

作为本实用新型优选的实施方式，上插口35和下插口36均为斜口。

作为本实用新型优选的实施方式，下插口36处连接冲洗管24。

冲洗管24的外径小于或者等于导流管2的外径。

作为本实用新型优选的实施方式，导流袋1上设有插接口，导流管2上设有插接头，插接头插入插接口以引流导流袋1内的液体。

导流袋1可以按照科室常用的使用量设置不同的规格大小，以满足不同科室的使用，节约成本。

本实用新型的优选实施方式，将导流袋1挂在挂钩上，导流袋1上设有插接口，导流管2上的插接头插入插接口，导流管2的另一端插入上插口35，引流至按压式开关3，按压式开关3为关闭状态，此时柱体321为封闭通路33 ，弹簧34顶住柱体321，给与阀体32向上的推力，柱体321末端设有的凸起324使得阀体32很好的封闭通路33，当缓慢按压按钮323时，可以将流量从小到大调节，令患者缓慢适应，按压到底时，流量最大，此时通孔322全面积连通通路33。在下插口36处连接冲洗管24。冲洗管24的直径可以和导流管2的直径一样大，也可以比导流管2的直径小，使用这种按压式开关可以完全避免对导流管2的直接滚压，按压式开关3可以直接用拇指按压，方便控制，高效安全。

本实用新型的导流管2可以和按压式开关3一体设置，做成一次性的，也可以将导流管2和按压式开关3分体设置，使用时由操作人员自行安装。

当然，本发明创造并不局限于上述实施方式，熟悉本领域的技术人员在不违背本实用新型精神的前提下还可做出等同变形或替换，这些等同的变形或替换均包含在本申请权利要求所限定的范围内。
