一种多木料同加工的立式多轴钻孔机的制作方法

本实用新型涉及一种多木料同加工的立式多轴钻孔机，属于木材加工设备领域。

背景技术：

钻孔机是指利用比目标物更坚硬、更锐利的工具通过旋转切削或旋转挤压的方式，在目标物上留下圆柱形孔或洞的机械和设备统称。通过对精密部件进行钻孔，来达到预期的效果，钻孔机有半自动钻孔机和全自动钻孔机，随着人力资源成本的增加；大多数企业均考虑全自动钻孔机作为发展方向。

现有的多轴钻孔机通常是人工使用清除刷对木屑进行清除，工作量大，同时无法清除干净，适用范围低，现有的多轴钻孔机没有防护机构，导致使用人员在工作时，具有较大的安全隐患。

技术实现要素：

针对现有技术存在的不足，本实用新型目的是提供一种多木料同加工的立式多轴钻孔机，以解决上述背景技术中提出的问题，本实用新型使用方便，便于操作，可进行防护，清除效率高，稳定性好，可靠性高。

为了实现上述目的，本实用新型是通过如下的技术方案来实现：一种多木料同加工的立式多轴钻孔机，包括钻孔机主体、木屑收集机构以及防护机构，所述木屑收集机构装配在钻孔机主体上，所述防护机构安装在钻孔机主体前端，所述木屑收集机构包括把手、盛放槽、中空板、阻拦板、伸缩板、压缩弹簧、底板以及固定板，所述把手安装在中空板上端，所述中空板右端连接伸缩板以及底板，所述伸缩板装配在底板上侧，所述伸缩板下端安装压缩弹簧，所述压缩弹簧下端连接底板，所述伸缩板通过压缩弹簧与底板相连接，所述伸缩板以及底板左端安装阻拦板，所述阻拦板设置在中空板内，所述伸缩板以及底板右端安装固底板，所述把手、中空板、阻拦板、伸缩杆、压缩弹簧、底板以及固定板均安装在盛放槽内，所述盛放槽安装在钻孔机主体上，所述防护机构包括透明防护板、转轴、紧固螺栓、连接杆以及吸盘，所述透明防护板安装在钻孔机主体前端，所述透明防护板外端安装转轴，所述转轴外端设置连接杆以及紧固螺栓，所述紧固螺栓设置在连接杆下端，所述连接杆内端对称安装有两个转轴，所述吸盘安装在钻孔机主体外端，所述吸盘外端连接转轴。

进一步地，所述压缩弹簧设有两个以上，所述伸缩板通过两个以上压缩弹簧与底板相连接。

进一步地，所述转轴设有四个，所述紧固螺栓、连接杆以及吸盘均设有两个，所述透明防护板左右两端对称安装有两个转轴，所述吸盘外端安装有转轴。

进一步地，所述伸缩板通过滑轨与阻拦板相连接，所述伸缩板通过滑轨与固定板相连接，所述底板与阻拦板通过滑轨相连接，所述底板与固定板通过滑轨相连接。

进一步地，所述盛放槽前端加工有开口槽。

进一步地，所述透明防护板上端安装有拉环。

本实用新型的有益效果：本实用新型通过添加盛放槽、中空板、阻拦板、伸缩板、压缩弹簧、底板以及固定板，该设计提高了清除效果，降低了使用人员的工作量，适用范围广，解决了现有的多轴钻孔机通常是人工使用清除刷对木屑进行清除，工作量大，同时无法清除干净，适用范围低的问题，因添加把手，该设计便于转动中空板。

本实用新型通过添加透明防护板、转轴、连接杆以及吸盘，该设计可进行防护，降低了使用人员的工作危险性，同时可进行折叠，不占用空间，解决了现有的多轴钻孔机没有防护机构，导致使用人员在工作时，具有较大安全隐患的问题，因添加紧固螺栓，该设计便于固定透明防护板。

因添加滑轨，该设计便于移动伸缩板以及底板，因添加开口槽，该设计清除木屑，因添加拉环，该设计便于拉动透明防护板，本实用新型使用方便，便于操作，可进行防护，清除效率高，稳定性好，可靠性高。

附图说明

通过阅读参照以下附图对非限制性实施例所作的详细描述，本实用新型的其它特征、目的和优点将会变得更明显：

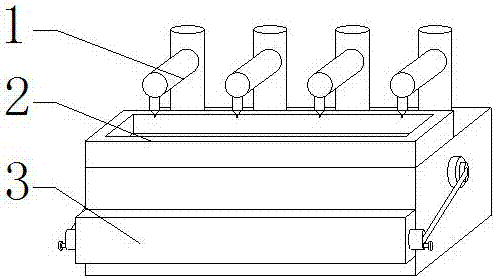

图1为实施例中多木料同加工的立式多轴钻孔机的结构示意图。

图2为实施例中多木料同加工的立式多轴钻孔机中木屑收集机构的示意图。

图3为实施例中多木料同加工的立式多轴钻孔机中防护机构的示意图。

标号说明： 1-钻孔机主体、2-木屑收集机构、3-防护机构、21-把手、22-盛放槽、23-中空板、24-阻拦板、25-伸缩板、26-压缩弹簧、27-底板、28-固定板、31-透明防护板、32-转轴、33-紧固螺栓、34-连接杆、35-吸盘。

具体实施方式

为使本实用新型的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本实用新型。

请参阅图1-图3，本实用新型的多木料同加工的立式多轴钻孔机包括钻孔机主体1、木屑收集机构2以及防护机构3，木屑收集机构2装配在钻孔机主体1上，防护机构3安装在钻孔机主体1前端。

木屑收集机构2包括把手21、盛放槽22、中空板23、阻拦板24、伸缩板25、压缩弹簧26、底板27以及固定板28，把手21安装在中空板23上端，中空板23右端连接伸缩板25以及底板27，伸缩板25装配在底板27上侧，伸缩板25下端安装压缩弹簧26，压缩弹簧26下端连接底板27，伸缩板25通过压缩弹簧26与底板27相连接，伸缩板25以及底板27左端安装阻拦板24，阻拦板24设置在中空板23内，伸缩板25以及底板27右端安装固底板27，把手21、中空板23、阻拦板24、伸缩杆25、压缩弹簧26、底板27以及固定板28均安装在盛放槽22内，盛放槽22安装在钻孔机主体1上，该设计提高了清除效果。

防护机构3包括透明防护板31、转轴32、紧固螺栓33、连接杆34以及吸盘35，透明防护板31安装在钻孔机主体1前端，透明防护板31外端安装转轴32，转轴32外端设置连接杆34以及紧固螺栓33，紧固螺栓33设置在连接杆34下端，连接杆34内端对称安装有两个转轴32，吸盘35安装在钻孔机主体1外端，吸盘35外端连接转轴32，该设计可进行防护。

压缩弹簧26设有两个以上，伸缩板25通过两个以上压缩弹簧26与底板27相连接，转轴32设有四个，紧固螺栓33、连接杆34以及吸盘35均设有两个，透明防护板31左右两端对称安装有两个转轴32，吸盘35外端安装有转轴32，伸缩板25通过滑轨与阻拦板24相连接，伸缩板25通过滑轨与固定板28相连接，底板27与阻拦板24通过滑轨相连接，底板27与固定板28通过滑轨相连接，盛放槽22前端加工有开口槽，透明防护板31上端安装有拉环。

当使用人员需要对木屑进行清除时，首先使用人员握住固定板28，然后向左移动固定板28，固定板28向左移动带动伸缩板25向左移动，伸缩板25向左移动带动阻拦板24向左移动，因为伸缩板25通过滑轨与阻拦板24相连接，伸缩板25通过滑轨与固定板28相连接，所以伸缩板25向左移动并向下移动，然后伸缩板25进入中空板23内，同时固定板28向左移动带动底板27向左移动，底板27向左移动带动阻拦板24向左移动，又因为底板27与阻拦板24通过滑轨相连接，底板27与固定板28通过滑轨相连接，所以底板27向左移动并向上移动，然后底板27进入中空板23内，当固定板28左端与中空板23右端相接触时，使用人员握住把手21并向上移动，把手21向上移动带动中空板23向上转动，中空板23向上转动带动木屑向上移动，然后木屑从盛放槽22上的开口槽离开，该设计提高了清除效果。

当使用人员需要进行防护时，使用人员握住拉环并向上拉动，拉环向上移动带动透明防护板31向上移动，透明防护板31向上移动带动转轴32向上移动，转轴32向上移动带动连接杆34向上转动，当透明防护板31向上移动到合适位置时，使用人员转动紧固螺栓33，对透明防护板31进行固定，该设计可进行防护。

以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点,对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
