一种可调梁侧模加固装置的制作方法

本实用新型涉及一种可调梁侧模加固装置。

背景技术：

目前，现浇混凝土结构工程中普通梁侧模板加固一般采用板条和木方等材料进行加固，不仅耗时耗材，工作效率不高，且混凝土浇筑时侧压力过大，容易出现梁涨模和漏浆现象，混凝土观感较差。

技术实现要素：

本实用新型的目的就是为了解决上述问题，提供一种可调梁侧模加固装置，达到提高工作效率和梁侧模板加固质量的目的。

为达到上述目的，本实用新型采用如下技术方案：

一种可调梁侧模加固装置，包括大截面方钢管、小截面方钢管、销轴、螺杆和螺母，其特征在于：所述大截面方钢管由两根方钢管焊接固定呈“L”型；所述小截面方钢管由两根管径略小的两根方钢管焊接固定呈“L”型；所述的销轴通过等距孔连接大截面方钢管和小截面方钢管并调节水平距离，所述的螺杆通过螺母对大小截面的方钢管进行对拉紧固。

作为优选，所述的大截面方钢管由两根方钢管焊接固定呈“L”型，短臂方钢管距端部10cm处开通孔，长臂方钢管距转角部位15cm处开通孔。

作为优选，所述小截面方钢管由管径略小的两根方钢管焊接固定呈“L”型，短臂方钢管距端部10cm处按5cm等距开通孔，长臂方钢管距转角部位15cm处开通孔。大小截面的两根方钢管通过销轴穿孔连接。

作为优选，所述的螺杆对穿两根方钢管，在管径略大的方钢管内外侧位置处各设置一个螺母对螺杆进行固定，在管径略小的方钢管外侧位置处设置一个螺母对两根方钢管进行对拉调校紧固。

采用上述技术方案具有以下优点和效果：通过等距孔调节两根方钢管水平距离，满足不同梁截面尺寸的加固，采用螺杆进行对拉紧固，防止梁涨模等引起的质量通病，保证构件成型质量，降低材料损耗，降低施工难度，加快施工进度。本实用新型制作简单、安拆快捷、使用方便、成本低廉、可重复利用，便于推广应用。

下面结合附图和具体实施方式对本实用新型作进一步描述。

附图说明

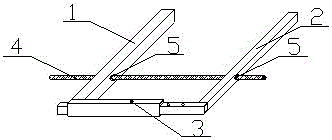

图1为本实用新型的结构示意图；

图2为本实用新型的俯视结构示意图；

图3为本实用新型的方钢管示意图；

具体实施方式

如图1至图3所示，本实用新型一种可调梁侧模加固装置，包括大截面方钢管（1）、小截面方钢管（2）、销轴（3）、螺杆（4）和螺母（5）。所述大截面方钢管（1）由两根方钢管焊接固定呈“L”型，短臂方钢管距端部10cm处开通孔，长臂方钢管距转角部位15cm处开通孔。所述小截面方钢管（2）由管径略小于大截面方钢管（1）的两根方钢管焊接固定呈“L”型，短臂方钢管距端部10cm处按5cm等距开通孔，长臂方钢管距转角部位15cm处开通孔。小截面方钢管（2）和大截面方钢管（1）通过销轴（3）穿孔连接。所述的螺杆（4）对穿小截面方钢管（2）和大截面方钢管（1），在大截面方钢管（1）内外侧位置处各设置一个螺母（5）对螺杆（4）进行固定，在小截面方钢管（2）外侧位置处设置一个螺母（5）对大截面方钢管（1）和小截面方钢管（2）进行对拉调校紧固。

以上所述仅为本实用新型的具体实施例，但本实用新型的技术特征并不局限于此，任何本领域的技术人员在本实用新型的领域内，所作的变化或修饰皆涵盖在本实用新型的专利范围之中。
