一种可移动装配式建筑底座的制作方法

本实用新型涉及建筑工具技术领域，具体涉及一种可移动装配式建筑底座。

背景技术：

现在的工程底座均为固定的、实心的、需要搬动的底座，比较的重，在短距离运输过程中给施工人员造成很多不便，而且还会增加一定的风险，影响到施工人员的人身安全。

技术实现要素：

本实用新型的目的在于针对现有技术的缺陷和不足，提供一种可以在短距离移动中省时省力的可移动装配式建筑底座。

为实现上述目的，本实用新型采用的技术方案是：一种可移动装配式建筑底座，包括梯形底座、承重立柱和滚轮，所述梯形底座的中心垂直开设有圆柱形通孔，所述通孔内壁上开设有滑槽，所述通孔内与承重立柱活动连接，所述承重立柱的外壁上固定安装着与滑槽相配合的滑轨，所述承重立柱的上端固定安装着吊耳，下端固定安装着滚轮，所述吊耳上设有吊绳，所述承重立柱的一侧内部横向开设有活动孔，所述活动孔的内部固定安装着弹簧，所述弹簧与插销固定连接，所述梯形底座的内部开设有条形插孔，所述条形插孔的内部活动安装着销柱，所述条形插孔内部的后端上下固定安装着卡齿，所述销柱的后端开设有环形槽，所述卡齿位于环形槽中，且与卡齿相配合，所述承重立柱的底部与梯形底座的底部平行时，所述插销与条形插孔相配合。

进一步的，所述梯形底座的两侧固定安装着吊环。

进一步的，所述承重立柱的下端为弧形结构。

进一步的，所述销柱的长度大于条形插孔的长度，且末端固定安装着销冒。

采用上述结构后，本实用新型有益效果为：

(1)本实用新型结构简单、安全性较高、实用性较强，同时方便装配和拆卸，采用的承重立柱通过滑槽和滑轨的配合方便上下移动，当不需要移动时，只需通过销柱将插销顶回活动孔中，此时，梯形底座自动下落，可以保证滚轮不会随意的滑动，保证底座的作用发挥到最大化；当需要移动时，只需通过吊环将梯形底座提起，使插销通过弹簧的作用，插在条形插孔中即可，此时，滚轮可露出，方便移动底座。

(2)本实用新型采用的承重立柱的下端为弧形结构，可以方便滚轮灵活的转，而不受到底座和承重立柱的影响。

附图说明

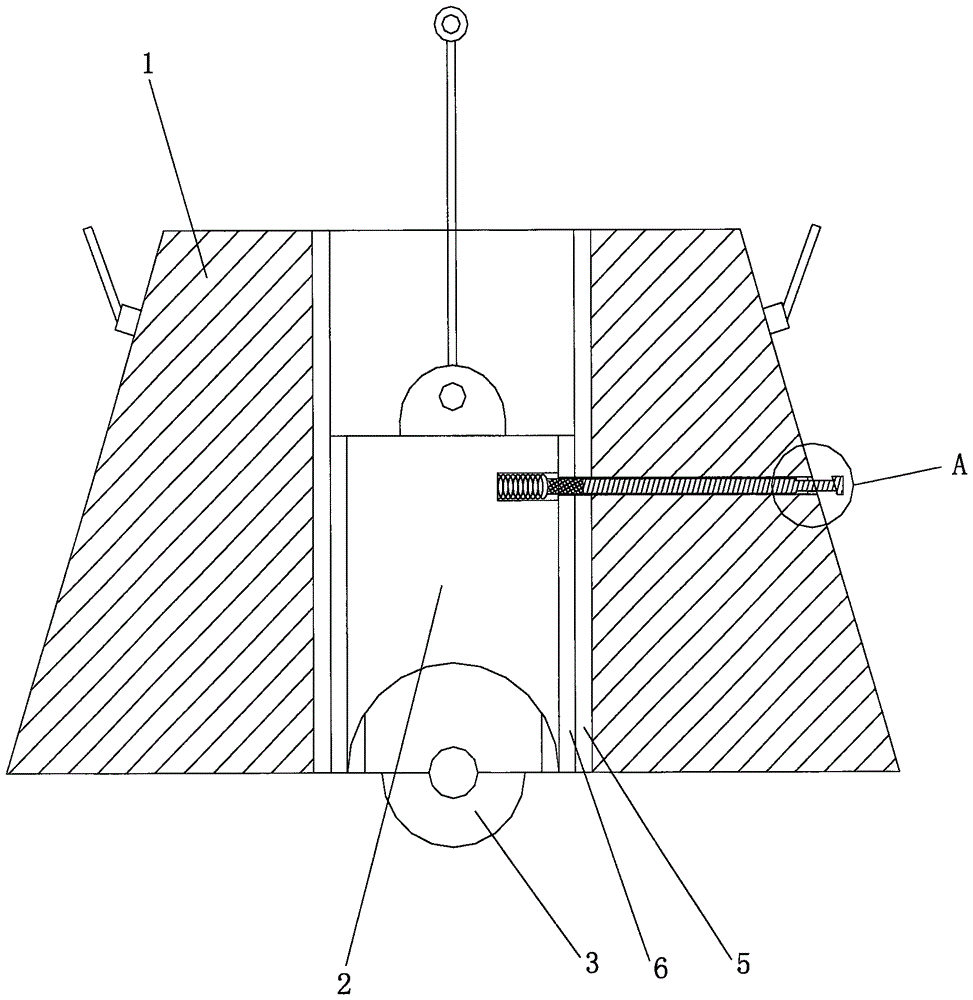

图1为本实用新型不移动时的结构示意图；

图2为本实用新型移动时的结构示意图；

图3为图2中A放大示意图；

图4为本实用新型销柱的结构示意图。

附图标记说明：

1底座、2承重立柱、3滚轮、4通孔、5滑槽、6滑轨、7吊耳、8吊绳、9活动孔、10弹簧、11插销、12条形插孔、13销柱、14卡齿、15环形槽、16吊环。

具体实施方式

下面结合附图对本实用新型作进一步的说明。

为了使本实用新型的目的、技术方案及优点更加清楚明白，以下结合附图及具体实施方式，对本实用新型进行进一步详细说明。应当理解，此处所描述的具体实施方式仅用以解释本实用新型，并不用于限定本实用新型。

参看图1-4，一种可移动装配式建筑底座，包括梯形底座1、承重立柱2和滚轮3，所述梯形底座1的中心垂直开设有圆柱形通孔4，所述通孔4内壁上开设有滑槽5，所述通孔4内与承重立柱2活动连接，所述承重立柱2的外壁上固定安装着与滑槽5相配合的滑轨6，所述承重立柱2的上端固定安装着吊耳7，下端固定安装着滚轮3，所述吊耳7上设有吊绳8，所述承重立柱2的一侧内部横向开设有活动孔9，所述活动孔9的内部固定安装着弹簧10，所述弹簧10与插销11固定连接，所述梯形底座1的内部开设有条形插孔12，所述条形插孔12的内部活动安装着销柱13，所述条形插孔12内部的后端上下固定安装着卡齿14，所述销柱13的后端开设有环形槽15，所述卡齿14位于环形槽15中，且与卡齿14相配合，所述承重立柱2的底部与梯形底座1的底部平行时，所述插销11与条形插孔12相配合。

采用的承重立柱2通过滑槽5和滑轨7的配合方便上下移动，当不需要移动时，只需通过销柱13将插销11顶回活动孔9中，此时，梯形底座1自动下落，可以保证滚轮3不会随意的滑动，保证底座的作用发挥到最大化；当需要移动时，只需通过吊环16将梯形底座1提起，使插销11通过弹簧10的作用，插在条形插孔12中即可，此时，滚轮3可露出，方便移动底座。

以上所述，仅用以说明本实用新型的技术方案而非限制，本领域普通技术人员对本实用新型的技术方案所做的其它修改或者等同替换，只要不脱离本实用新型技术方案的精神和范围，均应涵盖在本实用新型的权利要求范围当中。
