一种生态绿植外观的立体机械车库的制作方法

本实用新型涉及一种立体停车库，特别涉及一种生态绿植外观的立体机械车库

背景技术：

随着私人汽车大量普及进入家庭，停车问题逐渐突出。机械式立体停车车库作为有效减少停车占地面积、向“立体空间”延伸的城市停车设备开始迅速发展。目前建设的立体停车设备，主要是二层或多层机械式自动化立体停车设备，敞开式机械自动化立体停车设备顶部设置雨棚。这类立体停车设备建设在一体停车困难的城区或停车困难的住宅小区。但是，建立立体停车存在与城市景观融合协调的问题。为了解决机械式立体停车库与城市建筑景观协调的问题，开发了一种以生态绿植装饰顶棚及墙面外观的机械式立体停车车库。

为了解决上述问题，只是简单地在立体车库上披挂绿色植被容易干涸死亡，采用盆栽则会出现盆栽绿植被大风吹挂而掉落的风险，对周围的人群造成安全隐患。为了保证绿植安全使用，且绿植能长时间、低成本维持正成为立体车库推广使用中急需解决的技术问题。本申请人经过长时间探索发明创造了本专利申请技术。

技术实现要素：

本实用新型目的是提供一种绿色立体停车库，在立体停车库外围有绿植，解决立体停车库外形美观并能与城区或住宅小区绿地融合的问题，在库体上有绿植放置位，排水系统，以及防止绿植被风吹乱的固定网，以便长时间、低成本维持立体车库绿植，同时保证绿植安全固定。本实用新型的有益效果：通过本技术，将生态绿色植物种植于立体停车库顶棚及立面墙体，融入城市建筑景观。有效解决了机械式立体车库的钢构件外观突兀、破坏城市建筑景观问题。特别是对升降横移类、垂直升降类、简易升降类等占据空间较高的机械式立体车库，提供了一种生态环保的外观解决方案和设备技术。

本实用新型解决其技术问题所采取的技术方案是：

为了解决机械式立体停车库自然融入城市建筑景观，本实用新型将生态绿色攀沿类植物种植于立体停车库顶棚及墙面，通过喷淋设备、网格沟槽土壤栽培、丝网固定技术，排灌沟设计；将藤蔓类植物种植在立体车库立面墙体及顶棚。包括有绿植系统、灌溉系统和固定网；所述绿植系统包括位于车库屋顶的多个顶部花盘和位于车库侧身外侧的多个侧挂花盆；所述灌溉系统包括侧喷管和顶喷管，上述侧喷管设有多个用于向侧挂花盆喷洒的侧喷嘴；所述固定网包括顶部护网和侧护网，顶部护网覆盖在车库屋顶外侧，上述顶部花盘位于顶部护网内侧；侧护网覆盖在车库侧身外侧，上述侧挂花盆位于侧护网内侧。

如上所述的绿色立体停车库，其特征在于：所述顶喷管位于车库屋顶中央，顶喷管出口设有花洒。

如上所述的绿色立体停车库，其特征在于：所述顶部护网通过钢丝网与车库屋顶绑紧连接；侧护网通过钢丝网与车库侧身绑紧连接。

如上所述的绿色立体停车库，其特征在于：所述灌溉系统为定时自动灌溉系统，灌溉系统的出水口分别与侧喷管和顶喷管的进水端对接连通。

如上所述的绿色立体停车库，其特征在于：所述车库屋顶设置有放置顶部花盆的顶部绿植放置位，顶部花盆向下挂靠在顶部绿植放置位内。

如上所述的绿色立体停车库，其特征在于：所述侧挂花盆上设有能侧挂在车库侧身上的挂钩，车库侧身上对应设有供上述挂钩向下挂靠的网格。

如上所述的绿色立体停车库，其特征在于：所述侧挂花盆包括由底板和侧板围成的框状结构，底板设有供水排出的排水孔。

如上所述的绿色立体停车库，其特征在于：所述车库侧身包括前侧墙面、背侧墙面以及左侧墙面、右侧墙面，前侧墙面下部设有车库入口。

如上所述的绿色立体停车库，其特征在于：所述车库入口顶部设置有雨蓬。

如上所述的绿色立体停车库，其特征在于：还包括有排水系统，车库屋顶为倾斜屋顶，所述排水系统包括位于车库屋顶上的倾斜排水槽、位于车库屋顶与车库侧身相结合边沿和转角部位的上部排水沟，以及位于车库侧身与地面连接处的下部排水沟或排水管，倾斜排水槽设置在顶部花盘下方，倾斜排水槽导出端连通上部排水沟，上部排水沟通过竖直设置的排水管与下部排水沟或排水管连通。

本实用新型具有下列优点：

1、本实用新型提供一种绿色立体停车库，在立体停车库外围有绿植，解决立体停车库外形美观并能与城区或住宅小区绿地融合的问题，在库体上有绿植放置位，排水系统，以及防止绿植被风吹乱的固定网，以便长时间、低成本维持立体车库绿植，同时保证绿植安全固定。

2、机械自动化立体停车设备因为安放在绿色立体停车库内，使停放在停车设备上的汽车避免了日晒雨淋，减少了汽车发动时的噪音和废气的向外扩散，有序停车大大提高了住宅小区的安全和祥和度，绿色立体车库还可增加绿色，部损害城区和住宅小区的现有绿色面积。

附图说明

图1为本实用新型实施例顶部喷洒水时的结构示意图。

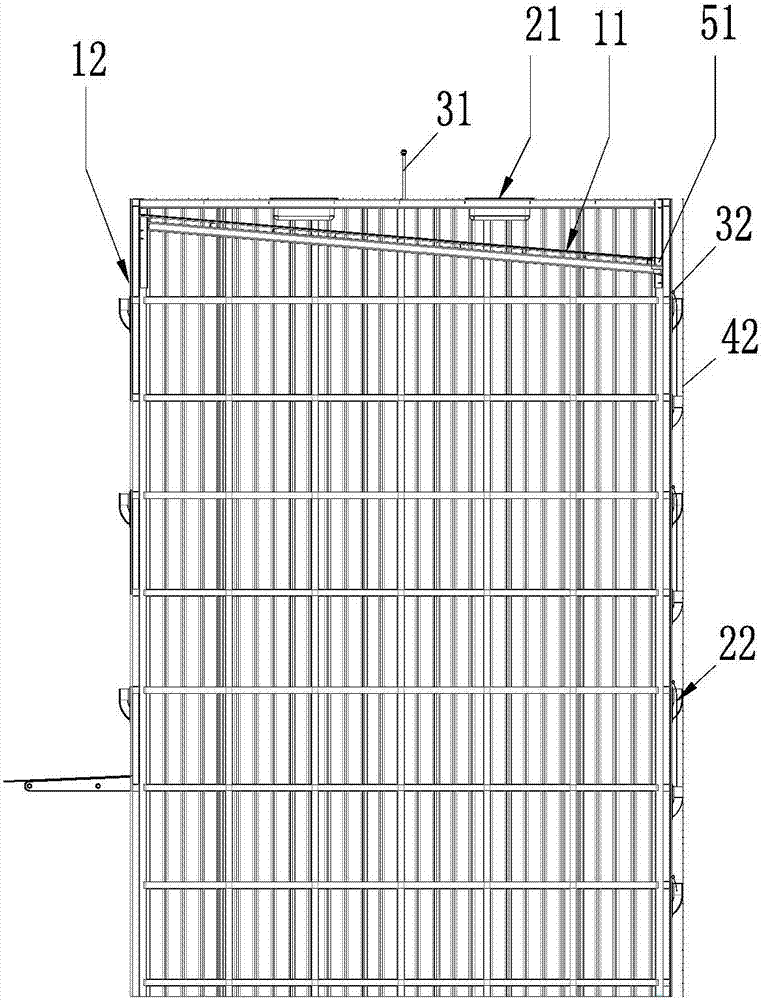

图2为本实用新型实施例顶部喷洒水时的侧视结构示意图。

具体实施方式

下面结合具体实施方式对本实用新型作进一步描述：

如图1、图2所示，绿色立体停车库，包括车库本体1，车库本体1包括车库屋顶11和车库侧身12，车库屋顶11为倾斜屋顶，车库屋顶11置于车库侧身12的顶部，车库本体内部设有二层或多层机械自动化立体停车设备，车库本体上设置有绿植系统、排水系统、灌溉系统和固定网。

绿植系统包括位于车库屋顶11的多个顶部花盘21和位于车库侧身12外侧的多个侧挂花盆22。车库屋顶11设置有放置顶部花盆21的顶部绿植放置位，顶部花盆21向下挂靠在顶部绿植放置位内。侧挂花盆 22上设有能侧挂在车库侧身12上的挂钩，车库侧身12上对应设有供上述挂钩向下挂靠的网格。本实用新型中，顶部绿植放置位为圆形框或槽。侧挂花盆12包括由底板和侧板围成的框状结构，底板设有供水排出的排水孔。

灌溉系统包括侧喷管和顶喷管31，顶喷管31位于车库屋顶11中央，顶喷管31出口设有花洒。侧喷管设有多个用于向侧挂花盆22喷洒的侧喷嘴32。本实用新型中，灌溉系统为定时自动灌溉系统，灌溉系统的出水口分别与侧喷管31和顶喷管的进水端对接连通。

固定网包括顶部护网41和侧护网42，顶部护网41覆盖在车库屋顶 11外侧，上述顶部花盘21位于顶部护网41内侧；侧护网42覆盖在车库侧身12外侧，上述侧挂花盆22位于侧护网42内侧。本实用新型中顶部护网41通过钢丝网与车库屋顶11绑紧连接；侧护网42通过钢丝网与车库侧身12绑紧连接。

本实用新型中，车库侧身12包括前侧墙面、背侧墙面以及左侧墙面、右侧墙面，前侧墙面下部设有车库入口121，车库入口121顶部设置有雨蓬122。

本实用新型中，排水系统包括位于车库屋顶与车库侧身相结合边沿和转角部位的上部排水沟51，以及位于车库侧身与地面连接处的下部排水沟或排水管，倾斜排水槽设置在顶部花盘下方，倾斜的车库屋顶11导出端连通上部排水沟51，上部排水沟通过竖直设置的排水管与下部排水沟或排水管连通。

以上所述仅为本实用新型的较佳实施例而已，并不用以限制本实用新型，凡在本实用新型的精神和原则之内，所做的任何修改、等同替换、改进等，均应包含在本实用新型保护的范围之内。
