一种电压力锅及其外锅衬环防错位结构的制作方法

本实用新型涉及家电技术领域，更具体地说，涉及一种电压力锅及其外锅衬环防错位结构。

背景技术：

电压力锅包括外壳罩、与外壳罩相连接的外锅以及外锅内的内锅，其中，电压力锅在工作过程中其外锅的温度较高，为避免外壳罩受热变形，所以会在外锅与外壳罩之间安装一个可耐高温的外锅衬环。

但是，外锅衬环的安装较易出现错位现象，错位后会导致外锅的锅牙与钢盖的锅牙错位，会存在合盖不到位现象，进而导致安全隐患。

公开号为CN203555549U的专利文献中公开了一种外锅衬环防错位结构，请参考图1，该种防错位结构包括设置在外壳罩10的内侧壁上的多段外锅衬环防错位横筋12，并且相邻的两段外锅衬环防错位横筋12之间具有一定的间隙。外锅衬环20上设有纵向定位筋21，其中纵向定位筋21向下延伸的高度需超过外锅衬环防错位横筋12。

安装时，纵向定位筋21伸到相邻的两个外锅衬环防错位横筋12之间，纵向定位筋21被相邻的两个外锅衬环防错位横筋12限制定位，进而实现了外壳罩与外锅衬环20的防错位效果。然而，该种防错位结构的结构复杂、成本较高。

因此，如何在能够有效防止外锅衬环与外壳罩安装错位的基础上，简化防错位结构、降低成本，成为本领域技术人员所要解决的重要技术问题。

技术实现要素：

有鉴于此，本实用新型的目的在于提供一种电压力锅的外锅衬环防错位结构，其结构较为简单、加工成本较低。本实用新型的目的还在于提供一种包括上述外锅衬环防错位结构的电压力锅。

本实用新型提供了一种电压力锅的外锅衬环防错位结构，用于防止外锅衬环(11)与外壳罩(13)相错位，所述外锅衬环(11)的下端面和所述外壳罩(13)与所述下端面相对应的上端面，二者之一设有凸筋(12)、另一个设有供所述凸筋(12)伸入的凹槽(14)。

优选地，所述凸筋(12)和所述凹槽(14)为至少两对，所述凸筋(12)和所述凹槽(14)沿圆周方向都呈均匀分布，所述外锅衬环防错位结构还包括用于标识所述凸筋(12)和所述凹槽(14)是否配对的标识或结构。

优选地，所述外锅衬环(11)与所述外壳罩具有唯一的配合角度。

优选地，所述凸筋(12)和所述凹槽(14)为至少两对，且所述凸筋和所述凹槽沿圆周方向都呈非均匀分布。

优选地，所述凸筋(12)和所述凹槽(14)为至少两对，所述凸筋和所述凹槽沿圆周方向都呈均匀分布，且至少存在一对所述凸筋(12)和所述凹槽(14)和其它所述凸筋(12)和所述凹槽(14)的形状结构不同。

优选地，所述外壳罩(13)的内壁上沿周向均匀分布有至少两个纵向筋条(15)。

优选地，所述凸筋(12)的周向宽度大于两个相邻的所述纵向筋条(15)之间的距离。

优选地，所述外锅衬环(11)的下端面和所述外壳罩(13)的上端面，二者之一设有凸点(16)、另一个设有供所述凸点(16)卡入的凹点(17)。

优选地，所述凸筋(12)设置在所述外锅衬环(11)的下端面，所述外壳罩(13)上端面通过减料避空形成所述凹槽(14)；或者，所述凸筋(12)设置在所述外壳罩(13)的上端面，所述外锅衬环(11)的下端面通过减料避空形成所述凹槽(14)。

优选地，所述凸点(16)和所述凸筋(12)，二者之一设置在所述外壳罩(13)的上端面上、另一个设置在所述外锅衬环(11)的下端面。

本实用新型还提供了一种电压力锅，包括用于防止外锅衬环与外壳罩相错位的防错位结构，所述防错位结构为如上任一项所述的外锅衬环防错位结构。

本实用新型提供的一种电压力锅的外锅衬环防错位结构，通过在外锅衬环的下端面设置凸筋或凹槽，在外壳罩的上端面设置有凹槽或凸筋，外锅衬环安装在外壳罩上时，外锅衬环的下端面与外壳罩的上端面相对接，此时，凸筋沿纵向伸入到凹槽中，在凹槽的限位作用下，凸筋不能产生周向的运动，进而能够有效防止外锅衬环的错位。而且，本实用新型提供的技术方案中，相对于现有技术中的防错位结构，不需要在外壳罩上设置多段防错位横筋，其结构简单、降低了生产成本。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

图1为现有技术中外锅衬环防错位结构的示意图；

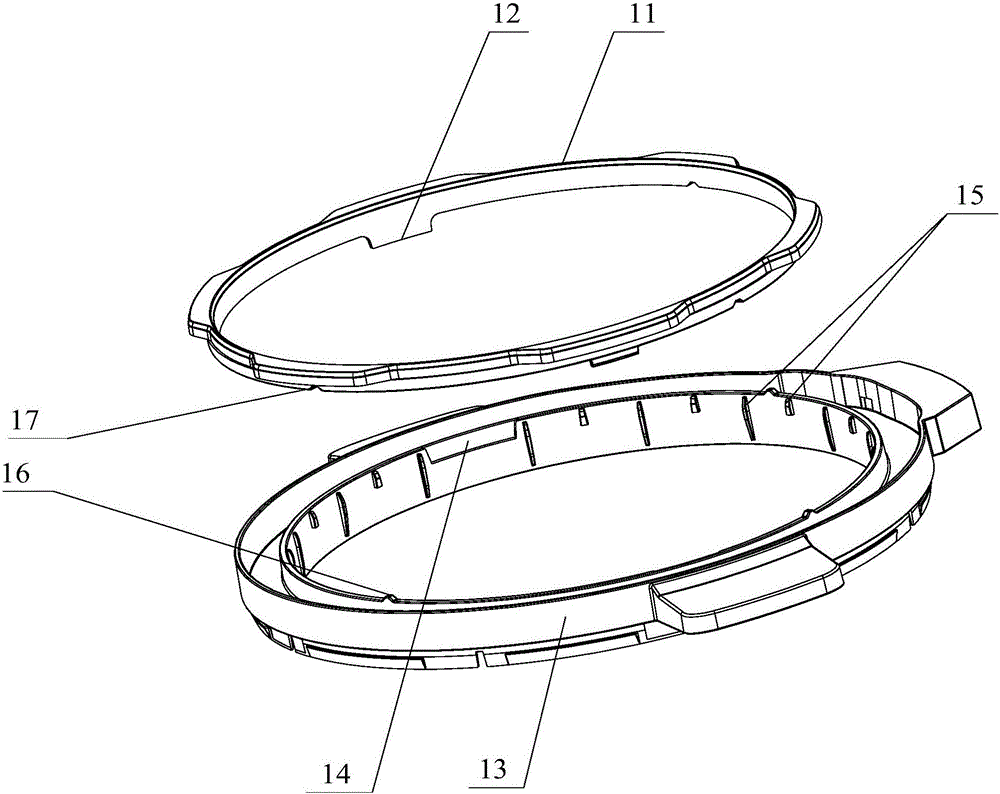

图2为本实用新型实施例中外锅衬环防错位结构的爆炸示意图；

图3为本实用新型实施例中外锅衬环防错位结构的组装示意图；

图4为本实用新型实施例中外壳罩示意图；

图5为本实用新型实施例中外锅衬环示意图；

图2-图5中：

外锅衬环—11、凸筋—12、外壳罩—13、凹槽—14、纵向筋条—15、凸点—16、凹点—17。

具体实施方式

本具体实施方式的目的在于提供一种电压力锅的外锅衬环防错位结构，其结构较为简单、加工成本较低。本具体实施方式的目的还在于提供一种包括上述外锅衬环防错位结构的电压力锅。

以下，参照附图对实施例进行说明。此外，下面所示的实施例不对权利要求所记载的实用新型内容起任何限定作用。另外，下面实施例所表示的构成的全部内容不限于作为权利要求所记载的实用新型的解决方案所必需的。

请参阅图2-图5，本具体实施方式提供的外锅衬环防错位结构，在外锅衬环11的下端面设有凸筋12，在外壳罩13与外锅衬环11的下端面相对应的上端面上设有凹槽14，将外锅衬环11与外壳罩13组装在一起时，需要将外锅衬环11的下端面与外壳罩13的上端面对接在一起，此时，凸筋12伸入到凹槽14中，形成周向防错位的结构。

其中，凸筋12可以通过注塑的方式与外锅衬环11设置为一体式结构，凹槽14可以通过减少注塑用料，在外壳罩13的上端面形成避空，以形成该凹槽14。

当然，上述凸筋12也可以设置在外壳罩13的上端面上，而凹槽14设置在外锅衬环11的下端面上。需要说明的是，上述“上端面”和“下端面”为如图2中所示的位置，即外壳罩的上端面和外锅衬环的下端面是指，当外壳罩和外锅衬环安装在一起后，为上下方向上面对面的一对端面。

如此设置，本实施例提供的技术方案中，相对于现有技术中的防错位结构，不需要在外壳罩13上设置多段防错位横筋，在能够有效防止外锅衬环11错位的基础上，有效简化了防错位结构、降低了生产成本。

上述凸筋12和凹槽14可以为至少两对，当然，也可为一对，凸筋12和凹槽14的具体数量、以及周向延伸宽度可以根据实际情况具体设定。

另外，在本实施例的优选方案中，凸筋12和凹槽14为至少两对时，凸筋12和凹槽14都是沿圆周方向非均匀分布的，即至少存在两对相邻的两个凸筋12之间的圆心角不相等。比如，当凸筋12为三个时，至少有两个相邻的凸筋12之间的圆心角为非120°，同样，与三个凸筋12相配合的三个凹槽也相应为非均匀分布。如此设置，外锅衬环11和外壳罩13之间的安装角度是唯一的，避免了外锅衬环与外壳罩之间安装错位。

或者，也可将凸筋12和凹槽14设置成均匀分布的，为了保证外锅衬环11和外壳罩13之间的安装角度唯一，可以将其中的一对或者至少两对凸筋12和凹槽14的形状结构设置成与其它成对的凸筋12和凹槽14的形状结构不同，这样，与其它凸筋形状结构不同的凸筋只能落入与之相配合的凹槽之中，同样能够避免外锅衬环与外壳罩之间安装错位。

当然，也可以在成对的凸筋12和凹槽14上分别设有对应的标识，用来防止外锅衬环11与外壳罩13安装时错位。该标识可以具体为图形标识，也可为设置在电锅上的其它结构。

另外，进一步地在外壳罩13的内壁上可以设置有多个纵向筋条15，该多个纵向筋条15可以沿外壳罩13的周向均匀分布。需要说明的是，本文中所述的“纵向”是指锅的轴向、即锅的深度方向。

纵向筋条15一方面能够起到加强筋的作用，另一方面纵向筋条15也能够起到一定的周向限位作用，具体可如下设置。凸筋12沿外壳罩13的周向上的宽度大于相邻的两个纵向筋条15之间的距离，这样当外锅衬环11安装不到位时，防止凸筋12落入到两个纵向筋条15之间。

本实施例的优选方案中，外锅衬环11的下端面和外壳罩13的上端面，二者之一设有凸点16、另一个设有供凸点16卡入的凹点17。需要说明的是，此处凸点16和凹点17的体积较上述凸筋12和凹槽14小，其主要起到辅助定位的作用。

比如，在外锅衬环11下端面可以设计若干较小的上述凹点17、在外壳罩13的上端面设有若干凸点16与上述凹点17一一配合，这样，凹点17和凸点16的配合起到辅助定位作用，外锅衬环11上的凸筋12与外壳罩13上的凹槽14相配合间隙便可留大些，更利于生产装配。

另外，需要说明的是，凸点16和凹点17的配合关系也能够实现外锅衬环11与外壳罩13具有唯一的配合角度，比如，凸点16和凹点17为非均匀分布的形式，此种情况下，凸筋12和凹槽14可以为均匀分布或者非均匀分布都能够实现外锅衬环11与外壳罩13具有唯一的配合角度。当然，凸点16和凹点17也可为均匀分布的形式，此种情况下，凸筋12和凹槽14为非均匀分布或者不同形状结构的形式，也能够实现外锅衬环11与外壳罩13具有唯一的配合角度，避免了外锅衬环11与外壳罩13之间安装错位。

进一步地，凸点17和凸筋12其中一者设置在外壳罩的上端面，另一个设置在外锅衬环的下端面，这样可进一步提高连接可靠性。

同样，上述凸点16可以通过注塑的方式与外壳罩13形成一体式结构，凹点17通过减少用料的方式形成。

本具体实施方式还提供了一种电压力锅，包括用于防止外锅衬环11与外壳罩13相错位的防错位结构，该防错位结构为如上实施例中所述的外锅衬环11防错位结构。如此设置，本具体实施方式提供的电压力锅，其外锅衬环11防错位结构较为简单、加工成本较低。该有益效果的推导过程与上述防错位结构所带来的有益效果的推导过程大体类似，故本文不再赘述。

对所公开的实施例的上述说明，使本领域专业技术人员能够实现或使用本实用新型。对这些实施例的多种修改对本领域的专业技术人员来说将是显而易见的，本文中所定义的一般原理可以在不脱离本实用新型的精神或范围的情况下，在其它实施例中实现。因此，本实用新型将不会被限制于本文所示的这些实施例，而是要符合与本文所公开的原理和新颖特点相一致的最宽的范围。
