一种加强型聚酯焊接格栅的制作方法

本实用新型涉及土木工程技术领域，尤其涉及一种加强型聚酯焊接格栅。

背景技术：

土工格栅，主要用于挡土墙加筋、高速公路铁路软土地基处理、煤矿井下假顶网、高边坡防护以及易暴露于外界的水利工程，目前土工格栅的种类很多，采用了不同的焊接技术，但是类似产品从技术和加工工艺方面还存在很多不足之处，使用寿命短，焊接工艺过程当中焊接的接触面小，因此在耐高、低温、抗蠕变性、耐疲劳、耐摩擦和尺寸稳定等方面的性能差，达不到应用领域技术的要求。

土工格栅主要用于加筋土工程，其与填土之间的相互作用强度由格栅与填土接触面的摩擦阻力和横肋提供的被动阻力构成。从格栅角度讲，在保证纵肋抗拉强度前提下，摩擦阻力取决于平面上与土的接触面积及表面粗糙度；被动阻力则主要由节点强度和网格尺寸的大小决定。所以除了要考虑格栅网格的大小以外，还要考虑节点的强度，因为焊接土工格栅的节点强度是其锚固强度的重要指标。

为了解决上述问题，专利号为CN201120134148.6的实用新型专利，公开了一种PET凸点焊接格栅，本实用新型将具有凹凸形状截面的PET板条的纵横重叠部分，采用气动摩擦热熔方式进行多点粘合，提高了格栅整体的性能，延长使用寿命，虽然PET板条之间的焊接点更多，但是结合点的连接强度需要依赖焊接的效果，结合点的强度仍然不够；除此之外，所述格栅与土的接触面积依赖于PET板条的面积，其锚固强度不够，依然有易滑的缺点。

技术实现要素：

为了解决上述技术问题，本实用新型提供了一种加强型聚酯焊接格栅，有效解决了目前焊接格栅横筋和纵筋格条结合不牢固使焊接接合点的强度不够、使用寿命缩短，格栅与土体之间的接触面积小使格栅易滑、锚固强度不足的问题，目的在于，提供一种加强型聚酯焊接格栅，对格栅的横筋和纵筋格条的结构设计，提高其连接强度和加强部的强度，增加格栅与土体的接触面，从而提高格栅的使用寿命和锚固强度，达到应用领域技术的要求。

为实现上述目的，本实用新型解决其技术问题所采用的技术方案是：所述加强型聚酯焊接格栅，包括横筋格条、纵筋格条，其特征在于，所述横筋格条包括横向格条本体，横向格条本体上设置有预设数量的第一凸起，所述纵筋格条包括纵向格条本体，纵向格条本体上设置有预设数量的第二凸起，第一凸起与第二凸起相配合焊接构成一体式加强部，所述加强部外部还设置有与之焊接的固定套。

所述第一凸起的内部设置有第一通槽，第二凸起的上部设置有第二通槽。

所述第一通槽与第二通槽相卡接。

所述第一凸起和第二凸起的高度相同。

所述加强部设置为十字形。

所述固定套的顶端设置有防滑棱。

本实用新型的有益效果是：

1、所述格栅的横筋格条和纵筋格条通过先卡接后焊接的双重连接方式垂直交错相连，形成一体式的加强部，加强部外部通过焊接设置有固定套进一步加固加强部的强度，提高了格栅的使用寿命。

2、十字形的固定套与横筋格条、纵筋格条与土体接触，增加了格栅与土体的接触面积，起到防滑的作用，进一步提高了格栅的锚固强度。

综上，所述格栅结构简单、连接方便牢固、凸起的加强部增加了格栅的锚固强度，延长了其使用寿命，成本低，适于推广应用。

附图说明

以下结合附图对本实用新型做进一步详细描述。

附图1是本实用新型结构示意图；

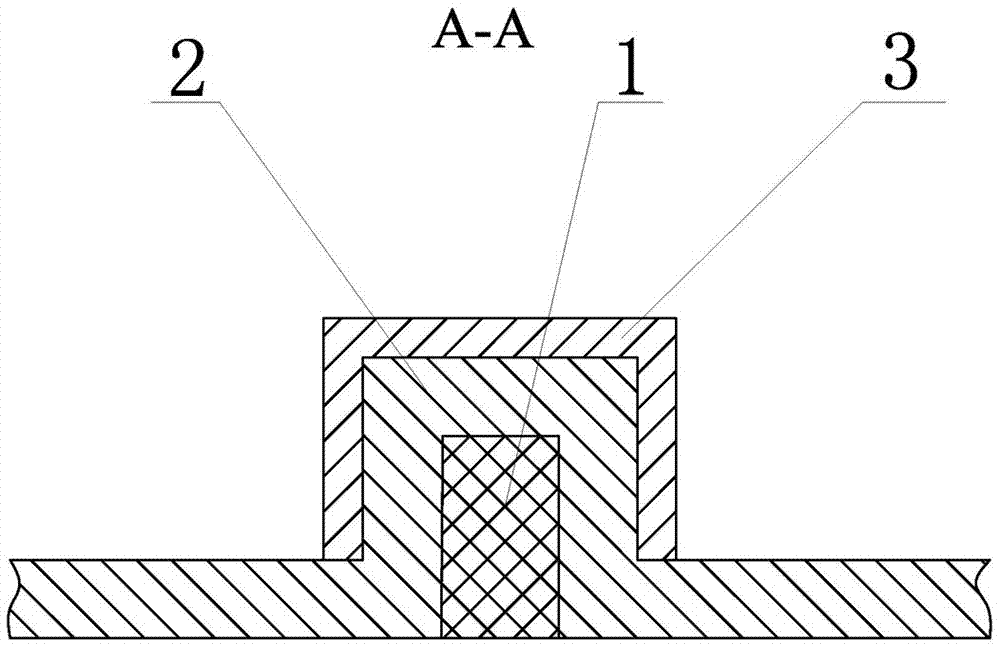

附图2是附图1的A-A的剖视结构示意图；

附图3是附图1的B-B的剖视结构示意图；

附图4是本实用新型中纵筋格条的结构示意图；

附图5是本实用新型中横筋格条的结构示意图；

附图中：1.纵筋格条，2.横筋格条，3.固定套，4.加强部，11.纵向格条本体，12.第二凸起，121.第二通槽，21.横向格条本体，22.第一凸起，221.第一通槽，31.防滑棱。

具体实施方式

结合附图1、附图2、附图3、附图4、附图5对本实用新型进一步详细描述，以便公众更好地掌握本实用新型的实施方法，本实用新型具体的实施方案为：如附图1、附图2、附图3、附图4、附图5所示，一种加强型聚酯焊接格栅，包括横筋格条2、纵筋格条1，其特征在于，所述横筋格条2包括横向格条本体21，横向格条本体21上设置有预设数量的第一凸起22，所述纵筋格条1包括纵向格条本体11，纵向格条本体11上设置有预设数量的第二凸起12，第一凸起22与第二凸起12相配合焊接构成一体式加强部4，所述加强部4外部还设置有与之焊接的固定套3。

所述第一凸起22的内部设置有第一通槽221，第二凸起12的上部设置有第二通槽121，第一通槽221与第二通槽121相卡接，对纵筋格条1和横筋格条2位置固定，进行初步定位，以便后续加工处理。

所述第一凸起22和第二凸起12的高度相同，使纵筋格条1和横筋格条2卡接后，第一凸起22与第二凸起12在同一平面内，形成的加强部4结构更稳定。

所述加强部4设置为十字形，增加了格栅与土体的接触面积。

所述固定套3的顶端设置有防滑棱31，起到防滑锚固的作用。

本实用新型的有益效果是：横筋格条2和纵筋格条1通过先卡接后焊接的双重连接方式垂直交错相连，形成一体式的加强部4，加强部4外部通过焊接有固定套3进一步加固加强部的强度，提高了格栅的使用寿命；十字形的固定套3与横筋格条2、纵筋格条1与土体接触，增加了格栅与土体的接触面积，起到防滑的作用，进一步提高了格栅的锚固强度。

综上，所述格栅结构简单、连接方便牢固、凸起的加强部增加了格栅的锚固强度，延长了其使用寿命，成本低，适于推广应用。

以上所述，只是用图解说明本实用新型的一些原理，本说明书并非是要将本实用新型局限在所示所述的具体结构和适用范围内，故凡是所有可能被利用的相应修改以及等同物，均属于本实用新型所申请的专利范围。

除说明书所述技术特征外，其余技术特征均为本领域技术人员已知技术。
