一种在T形槽快速安装旋转门窗的旋转轴结构的制作方法

本发明涉及一种异型材配件领域，具体涉及一种在T形槽快速安装旋转门窗的旋转轴结构。

背景技术：

在建造现代化家具，办公用具，室内外装潢时，常常需要建构各种各样的框架结构，由于异型材通常为轻质金属或塑料材料，具有优良的综合性能，性价比很高，材料易得，安装方便，但现有的异型材搭建的各种各样的框架结构都不方便安装带有旋转机构的物品，要么就是具有结构复杂，代价高昂，安装繁琐等缺陷，如安装门和窗，这就大大限制了异型材适合构建的物品形状和规格，也限制了异型材的适用情况。

技术实现要素：

本发明的目的在于克服现有技术存在的以上问题，提供一种在T形槽快速安装旋转门窗的旋转轴结构，本发明改变了在异型材上不方便安装旋转结构的历史，只要有类似T形槽的结构，就可以轻松快捷的在各种各样的异型材架构的复杂骨架上安装需要旋转结构的零部件，包括门和窗，有效的拓展了异型材的应用空间。

为实现上述技术目的，达到上述技术效果，本发明通过以下技术方案实现：

一种在T形槽快速安装旋转门窗的旋转轴结构，包括T形头结构体（4），所述T形头结构体（4）设置有T形头（404）和膨胀防滑头（406），可与带T形槽的异型材（7）连接，所述T形头（404）设置有转轴滑动孔洞（403），并与导向柱销（6）连接，其间设置有伸缩旋转轴（3），所述伸缩旋转轴（3）能够沿导向柱销（6）自由滑动，所述伸缩旋转轴（3）能够通过套在伸缩旋转轴（3）上的旋转护套（2）与旋转门（1）连接。

进一步的，所述伸缩旋转轴（3）设置有套筒导向孔（303），所述套筒导向孔（303）套在导向柱销（6）设置的伸缩导向柱（602）上，可以沿伸缩导向柱（602）自由滑动，底部还设置有弹簧挡座（302），通过弹簧（5）与导向柱销（6）设置的固定底座（601）连接。

进一步的，所述弹簧（5）套在伸缩导向柱（602）上，放置于T形头结构体（4）设置的弹簧容纳孔洞（401）中。

进一步的，所述T形头结构体（4）设置有弹性开口槽（405），槽中设置有固定膨胀孔（408），与固定膨胀孔（408）相对的两侧设置有膨胀防滑头（406），边缘还设置有T形槽导入头（407）。

进一步的，所述固定膨胀孔（408）中可以连接紧固件（8），安装时，紧固件（8）绷开固定膨胀孔（408），由弹性开口槽（405）提供弹性变形，带动膨胀防滑头（406）卡紧T形槽（701），使T形头结构体（4）紧密固定，不能产生滑移，为方便安装紧固件（8），所述T形头结构体（4）设置有避让平台（409）。

进一步的，所述旋转护套（2）插入在旋转门（1）设置的工艺孔洞（101）中，底部设置有支承平台（203），使旋转门（1）与带T形槽的异型材（7）和T形头结构体（4）不会产生接触。

本发明的有益效果是:

本发明改变了在异型材上不方便安装旋转结构的历史，只要有类似T形槽的结构，就可以轻松快捷的在各种各样的异型材架构的复杂骨架上安装需要旋转结构的零部件，包括门和窗，有效的拓展了异型材的应用空间。

上述说明仅是本发明技术方案的概述，为了能够更清楚了解本发明的技术手段，并可依照说明书的内容予以实施，以下以本发明的较佳实施例并配合附图详细说明如后。本发明的具体实施方式由以下实施例及其附图详细给出。

附图说明

此处所说明的附图用来提供对本发明的进一步理解，构成本申请的一部分，本发明的示意性实施例及其说明用于解释本发明，并不构成对本发明的不当限定。在附图中：

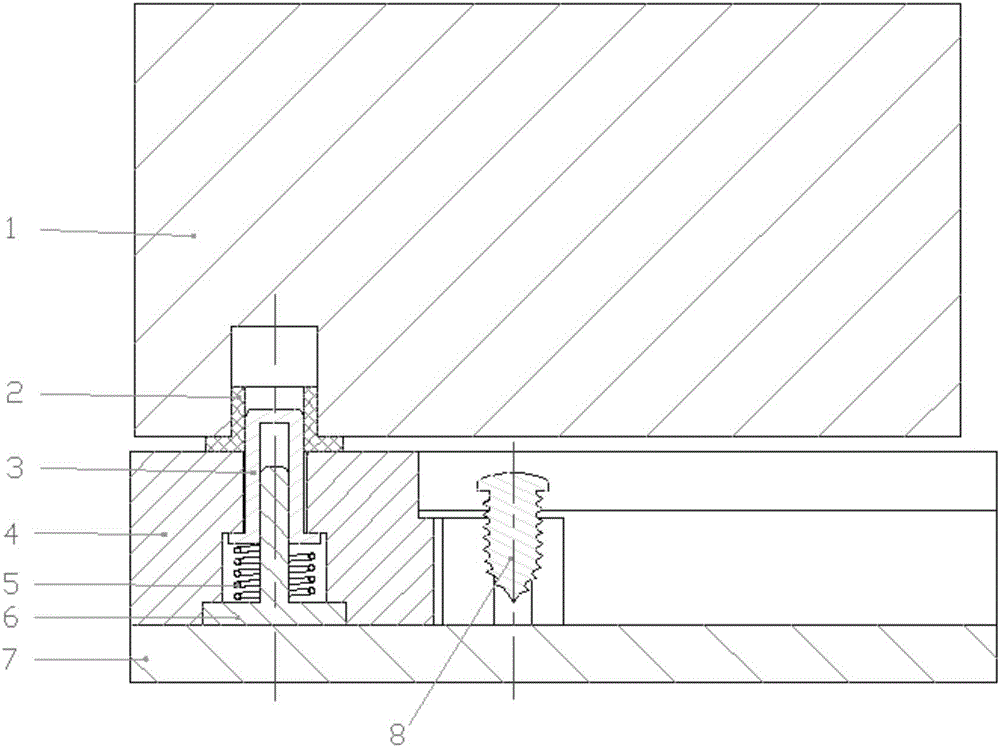

图1是本发明一种实施例安装好门窗之后的侧面剖视图；

图2是本发明一种实施例安装好门窗之后的正面剖视图；

图3是本发明一种实施例的侧面剖视图；

图4是本发明一种实施例的正面剖视图；

图5是本发明一种实施例的顶视图；

图6是本发明一种实施例的轴测视图；

图7是本发明一种实施例安装好门窗之后的轴测视图；

图中标号说明：1、旋转门，2、旋转护套，3、伸缩旋转轴，4、T形头结构体，5、弹簧， 6、导向柱销，7、带T形槽的异型材，8、紧固件，101、工艺孔洞，201、旋转轴套孔，202、旋转护套插入头，203、支承平台， 301、旋转轴体，302、弹簧挡座， 303、套筒导向孔，401、弹簧容纳孔洞，402、导向柱销安装孔，403、转轴滑动孔洞，404、T形头，405、弹性开口槽，406、膨胀防滑头， 407、T形槽导入头，408、固定膨胀孔，409、避让平台，601、固定底座，602、伸缩导向柱，701、T形槽。

具体实施方式

下面将参考附图并结合实施例，来详细说明本发明。

参照图1至图4所示，一种在T形槽快速安装旋转门窗的旋转轴结构，包括T形头结构体4，所述T形头结构体4设置有T形头404，可与带T形槽的异型材7连接，所述T形头404设置有转轴滑动孔洞403，并与导向柱销6连接，其间设置有伸缩旋转轴3，所述伸缩旋转轴3通过旋转护套2与旋转门1连接。

进一步的，所述伸缩旋转轴3设置有套筒导向孔303，所述套筒导向孔303套在导向柱销6设置的伸缩导向柱602上，可以沿伸缩导向柱602自由滑动，底部还设置有弹簧挡座302，通过弹簧5与导向柱销6设置的固定底座601连接。

进一步的，所述弹簧5套在伸缩导向柱602上，放置于T形头结构体4设置的弹簧容纳孔洞401中。

进一步的，所述T形头结构体4设置有弹性开口槽405，槽中设置有固定膨胀孔408，与固定膨胀孔408相对的两侧设置有膨胀防滑头406，边缘还设置有T形槽导入头407。

进一步的，所述固定膨胀孔408中可以连接紧固件8，安装时，紧固件8绷开固定膨胀孔408，由弹性开口槽405提供弹性变形，带动膨胀防滑头406卡紧T形槽701，使T形头结构体4紧密固定，不能产生滑移，为方便安装紧固件8，所述T形头结构体4设置有避让平台409。

进一步的，所述旋转护套2插入在旋转门1设置的工艺孔洞101中，底部设置有支承平台203，使旋转门1与带T形槽的异型材7和T形头结构体4不会产生接触

本实施例的工作原理如下：

在T形头结构体4的转轴滑动孔洞403塞入伸缩旋转轴3，放上弹簧5，插入导向柱销6，将其T形头结构体4连接成一体，轻按伸缩旋转轴3，检查伸缩旋转轴3是否能够灵活伸缩，将组合体沿带T形槽的异型材7的T形槽701的方向塞进T形槽701中，在合适的位置停下，在T形头结构体4上设置的固定膨胀孔408中连接紧固件8，安装时，紧固件8绷开固定膨胀孔408，由弹性开口槽405提供弹性变形，带动膨胀防滑头406卡紧T形槽701，使T形头结构体4紧密固定，不能产生滑移，如图5和图6所示，拿来旋转门1，在其工艺孔洞101中塞入旋转护套2，用按住伸缩旋转轴3将其缩回，将旋转门组件放置于伸缩旋转轴3处，伸缩旋转轴3弹出，塞入旋转护套2中，相互配合，推动旋转门，旋转门就可以旋转了，如图7所示。

以上所述仅为本发明的优选实施例而已，并不用于限制本发明，对于本领域的技术人员来说，本发明可以有各种更改和变化。凡在本发明的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本发明的保护范围之内。
