一种烟支用划线装置的制作方法

本实用新型属于烟草化学分析领域，具体涉及一种烟支用划线装置。

背景技术：

用吸烟机对烟气分析是检测卷烟烟气烟碱量、焦油量、一氧化碳量的一种重要的方法，目前常用的吸烟机是英国斯茹林公司的直线型吸烟机或者转盘式吸烟机。按照国际iso标准，在使用吸烟机进行吸烟前需要对烟支燃烧长度进行界定。目前常用的方法为手工划线法，即用钢尺一支一支地测量烟支，然后用铅笔划线，程序繁琐、效率较底，影响分析进程。

技术实现要素：

本实用新型的目的是提供一种结构简单、操作方便、可同时对多支烟支进行划线的烟支用划线装置。

为实现上述目的，本发明采用的技术方案是：一种烟支用划线装置，包括盛烟板和游标滑块；盛烟板的左侧设置有左挡板，盛烟板的右侧设置有右挡板，盛烟板的后侧设置有后挡板，左挡板、右挡板的上端面均设置有刻度；盛烟板的上方均匀设置有若干个盛烟槽，盛烟槽的截面为圆弧状；左挡板的左端面上设置有通槽；游标滑块包括竖直部和水平部，竖直部的右侧设置有凸台，凸台的形状和通槽相匹配；水平部为一三棱柱，三棱柱的上下两个端面为等腰三角形，等腰三角形的顶点远离竖直部，三棱柱的底部设置有V型通槽，V型通槽的底部与等腰三角形的中线在同一竖直面上；所述竖直部上设置有螺栓孔，螺栓孔内连接有螺栓，螺栓的头部和凸台分别位于竖直部的两侧。

优选的，所述通槽为梯形槽。

优选的，等腰三角形块顶角一端的上方铣有一对倾斜平面。

当进行划线时，先将烟支并排放于盛烟槽，游标滑块的螺栓头部绑一细弹力绳，绳上附有着色剂，滑动游标滑块沿通槽滑到划线位置，并用螺栓固定，用一只手将绳子另一端固定到相应的刻度，另一只手轻拉弹力绳，利用弹力绳弹性势能回绷至烟支，这样每支烟均被绳子上着色剂进行刻画，一次可划多支，提升了工作效率。

附图说明

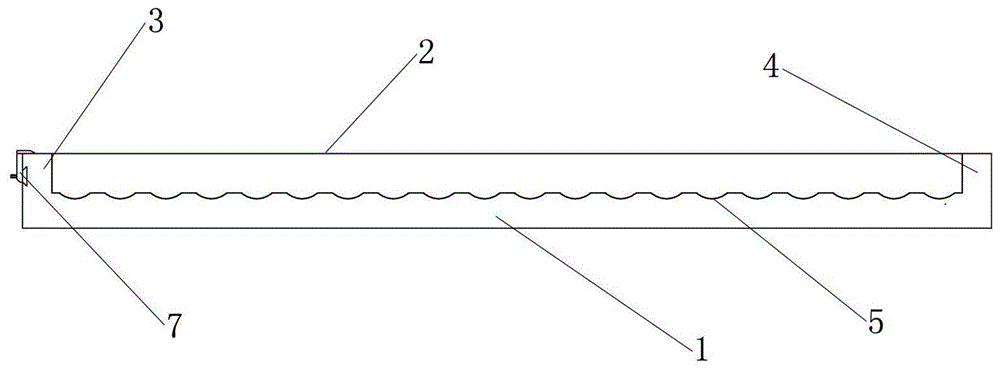

图1为实施例1的烟支用划线装置的俯视图；

图2为实施例1的烟支用划线装置的主视图；

图3为实施例1的烟支用划线装置的左视图；

图4为实施例1中盛烟板的结构示意图；

图5为游标滑块的主视图；

图6为游标滑块的仰视图；

图7为游标滑块的右视图。

具体实施方式

下面结合具体实施例对本实用新型作进一步说明，但本实用新型的保护范围不限于此。

如图1－7所示，一种烟支用划线装置，包括盛烟板1和游标滑块7；盛烟板1的左侧设置有左挡板3，盛烟板1的右侧设置有右挡板4，盛烟板1的后侧设置有后挡板2，左挡板6、右挡板4的上端面上均设置有刻度6；盛烟板1的上方均匀设置有20干个盛烟槽5，盛烟槽5的截面为圆弧状（与烟支的形状相匹配）；左挡板3的左端面上设置有梯形通槽8；游标滑块7包括竖直部701和水平部702，竖直部701的右侧设置有梯形凸台9，梯形凸台9的形状和梯形通槽8相匹配；水平部702为一三棱柱，三棱柱的上下两个端面为等腰三角形，等腰三角形的顶点远离（相对于等腰三角形的底部）竖直部701，三棱柱的底部设置有V型通槽10，V型通槽10的底部与等腰三角形的中线在同一竖直面上；所述竖直部701上设置有螺栓孔，螺栓孔内连接有螺栓11，螺栓11的头部和梯形凸台9分别位于竖直部701的两侧。

等腰三角形块顶角一端的上方铣有一对倾斜平面12，两个倾斜平面12对称分布在V型通槽10两侧。

当进行划线时，先将烟支并排放于盛烟槽，游标滑块的螺栓头部绑一细弹力绳，绳上附有着色剂，滑动游标滑块沿通槽滑到划线位置，并用螺栓固定，用一只手将绳子另一端固定到相应的刻度，另一只手轻拉弹力绳，利用弹力绳弹性势能回绷至烟支，这样每支烟均被绳子上着色剂进行刻画，一次可划20支，提升了工作效率。
