一种手机边框部件加工治具的制作方法

本实用新型涉及机械制造技术领域，特别是涉及一种手机边框部件加工治具。

背景技术：

手机边框部件在加工时，许多工序都要用到治具进行夹紧定位，目前每个工序对应一个治具，而且主要是通过人工利用螺丝对手机边框部件进行紧固定位；在一条生产流水线上每进行一个工序就需重新更换一个治具，治具的更换操作过程时间较长，工作效率较低，而且人工固定定位的精度不够高，影响手机边框部件的加工质量。

技术实现要素：

本实用新型目的是为解决上述现有技术中存在的问题而提出了一种手机边框部件加工治具，其可以满足两个加工工序的治具，避免了来回频繁地更换治具。

本实用新型为解决上述问题所采取的技术方案是：一种手机边框部件加工治具，包括竖直设置的法兰盘，在法兰盘的右侧平面上设有支撑臂，在支撑臂的顶部通过螺栓固定连接有定位底板，所述定位底板右端向右伸出支撑臂之外，在定位底板的中间设有矩形镂空，所述矩形镂空位于支撑臂的右侧，在定位底板上左右横跨矩形镂空固定有部件固定板，所述部件固定板的左端通过第一销钉固定在定位底板上，部件定板的右端通过第二销钉固定在定位底板上，所述第一销钉和第二销钉的直径不相等，所述部件固定板前后方向的宽度小于矩形镂空前后方向的宽度，在部件固定板上设有用于固定手机边框部件的多个固定螺钉。

优选的，在定位底板的左端和右端均固定有旋转气压缸，所述旋转气压缸的活塞杆竖直向上设置且在活塞杆的顶部设有压爪，所述压爪位于部件固定板的上方。

优选的，在部件定板上设有前固定区和后固定区，在前固定区和后固定区内沿左右方向均设有三个固定螺丝，所述三个固定螺丝沿左右方向均匀分布；在前固定区内设有第一定位销钉，所述第一定位销钉位于中间的固定螺丝和右端的固定螺丝之间；在后固定区内设有第二定位销钉，所述第二定位销钉位于中间的固定螺丝和左端的固定螺丝之间。

本实用新型所具有的有益效果为：由于在定位底板上设有矩形镂空，从而可以实现手机边框部件的双面加工，本治具能够同时满足多个工序的操作；部件固定板左右端用于安装销钉的螺纹孔直径不相等从而达到了对部件固定板左右端的定位作用以免将部件固定板的左右端装反；同时在部件定位板上的定位销钉对手机边框部件左右端的定位作用可以避免将部件固定板的左右端装反，从而实现了一种定位准确、夹持效果好、能够实现多工序使用的治具。

附图说明

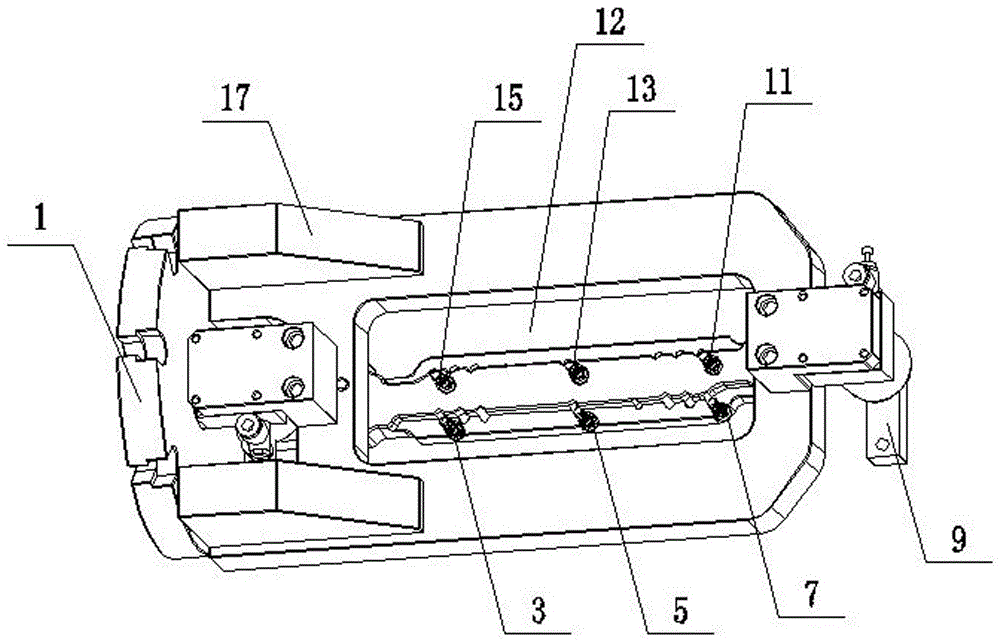

图1为本实用新型的立体结构示意图；

图2为图1中沿箭头A方向的立体结构示意图。

具体实施方式

下面结合附图对本实用新型进一步描述。

如图1和图2所示，本实用新型包括竖直设置的法兰盘1，在法兰盘1的右侧平面上设有支撑臂17，在支撑臂17的顶部通过螺栓固定连接有定位底板16，所述定位底板16右端向右伸出支撑臂17之外，在定位底板16的中间设有矩形镂空12，所述矩形镂空12位于支撑臂17的右侧，在定位底板16上左右横跨矩形镂空12固定有部件固定板4，所述部件固定板4的左端通过第一销钉2固定在定位底板16上，部件定板4的右端通过第二销钉8固定在定位底板16上，所述第一销钉2和第二销钉8的直径不相等，在定位底板16上设有与第一销钉2和第二销钉8相匹配的螺纹孔，从而对部件固定板4的左右方向起到了定位作用；为了保证在部件固定板4的背面也可以对手机边框部件进行加工，所述部件固定板4前后方向的宽度小于矩形镂空12前后方向的宽度，在部件固定板4上设有用于固定手机边框部件的多个固定螺钉3,5,7,15,13,11。

为了进一步增强手机边框部件的牢固性，在定位底板16的左端和右端均固定有旋转气压缸10，所述旋转气压缸10的活塞杆竖直向上设置且在活塞杆的顶部设有压爪9，所述压爪9位于部件固定板4上方。

为了能够对两个手机边框部件同时加工，同时为了满足有的手机边框部件加工时需要认准左右端的问题，在部件定板4上设有前固定区和后固定区，在前固定区设有三个固定螺丝3,5,7，所述固定螺丝3,5,7沿左右方向均匀分布；在后固定区设有三个固定螺丝15,13,11，所述固定螺丝15,13,11沿左右方向均匀分布；在前固定区内设有第一定位销钉6，所述第一定位销钉6位于中间的固定螺丝5和右端的固定螺丝7之间；在后固定区内设有第二定位销钉14，所述第二定位销钉14位于中间的固定螺丝13和左端的固定螺丝15之间，从而对放置在前固定区和后固定区内的手机边框部件左右方向起到了定位作用。

本实用新型在使用时，首先将法兰盘1固定在旋转四轴上，旋转气压缸10的活塞杆向上升起并旋转使压爪9离开部件固定板4，将第一个条形的手机边框部件对准第一定位销钉6后在固定螺丝3,5,7的作用下固定在前固定区内，第一定位销钉6保证了手机边框部件左右端的正确性而不至于放反，将第二个条形的手机边框部件对准第二定位销钉14后在固定螺丝15,13,11的作用下固定在前固定区内，第二定位销钉14保证了手机边框部件左右端的正确性而不至于放反；然后同时对两个手机边框部件的正面进行加工，正面加工完成后，然后在旋转四轴转动的带动下，定位底板16可以旋转任意角度，然后透过矩形镂空12对手机边框部件的背面进行加工；从而实现了一种能够满足多工序使用、多部件同时加工的治具。

如果本文中使用了“第一”、“第二”等词语来限定零部件的话，本领域技术人员应该知晓：“第一”、“第二”的使用仅仅是为了便于描述本实用新型和简化描述，如没有另外声明，上述词语并没有特殊的含义。

最后应说明的是：以上实施例仅用以说明本实用新型的技术方案，而非对其限制；尽管参照前述实施例对本实用新型进行了详细的说明，本领域的普通技术人员应当理解：其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换，但这些修改或者替换，并不使相应技术方案的本质脱离本实用新型各实施例技术方案的精神和范围。
