一种剪切装置的制作方法

本实用新型涉及剪切工具领域，具体而言，涉及一种剪切装置。

背景技术：

在家庭生活中，人们常常会碰到剪胶带或者剪线团这样的小东西的场景。现有的家用剪刀大多是用铆钉将带有手柄的两片刀锋连接起来，用相交的咬合力完成剪切工作的，当然也有无需铆钉连接的U型剪切装置，它们的共同特点是体积较大，造价较高，使用时不方便寻找。并且用一把大剪刀剪切薄薄的胶带或者细细的线会很不方便，同时由于胶带和线团这样的端头很隐蔽，每当再次使用要寻找端头时都很费力，并且一般的剪刀刀尖和刀口较为锋利，使用过程中容易造成不必要的伤害。

技术实现要素：

本实用新型提供了一种装置，旨在解决现有技术中剪切装置存在的上述问题。

本实用新型是这样实现的：

一种剪切装置，其包括固定部和活动部，所述固定部和所述活动部均设置为扁平状，所述固定部和所述活动部连接，所述固定部和/或所述活动部上设置有锋口，且所述固定部和所述活动部为一体结构。

在本实用新型较佳的实施例中，上述固定部上设置有通孔，所述活动部的形状以及尺寸和所述通孔的形状以及尺寸相吻合。

在本实用新型较佳的实施例中，上述活动部侧面设置有第一锋口，所述固定部上设置有第二锋口，所述第二锋口设置在通孔侧面，且所述第二锋口和所述第一锋口相互贴合。

在本实用新型较佳的实施例中，上述活动部上远离所述第一锋口的一侧设置为第一夹持部，所述固定部上和所述第二锋口相对的一侧设置为第二夹持部，所述第一夹持部和所述第二夹持部过渡配合。

在本实用新型较佳的实施例中，上述活动部上设置有凸起，所述凸起设置在远离所述活动部和所述固定部相连处的一端。

在本实用新型较佳的实施例中，上述固定部上设置有第一半圆槽，所述活动部上设置有第二半圆槽，所述第一半圆槽和所述第二半圆槽相连，且所述第一半圆槽和所述第二半圆槽均设置在所述固定部和所述活动部相连处。

在本实用新型较佳的实施例中，上述固定部底部安装有连接件，且所述连接件为磁铁或者双面胶布。

在本实用新型较佳的实施例中，上述第一锋口和所述第二锋口均设置为直线形。

在本实用新型较佳的实施例中，上述第一锋口和所述第二锋口均设置为锯齿形。

在本实用新型较佳的实施例中，上述固定部和所述活动部均由具有弹性的金属材质制成。

本实用新型的有益效果是：本实用新型通过上述设计得到的装置，由于不需要利用到铆钉和手柄，所以整个装置可以做的很小，非常方便对胶带或者是细线等小型的物体进行剪切，并且在不使用的时候，锋口不会暴露在外面，使其具有很高的安全性，在使用的时候，只需要将活动部掰开，将胶带或者是细线等穿过活动部和固定部之间的空间，然后再将活动部移动到和固定部在同一平面的初始位置，拉动胶带或者细线即可完成剪切过程，使用非常方便。

附图说明

为了更清楚地说明本实用新型实施方式的技术方案，下面将对实施方式中所需要使用的附图作简单地介绍，应当理解，以下附图仅示出了本实用新型的某些实施例，因此不应被看作是对范围的限定，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他相关的附图。

图1为本实用新型第一实施例提供的剪切装置的俯视图；

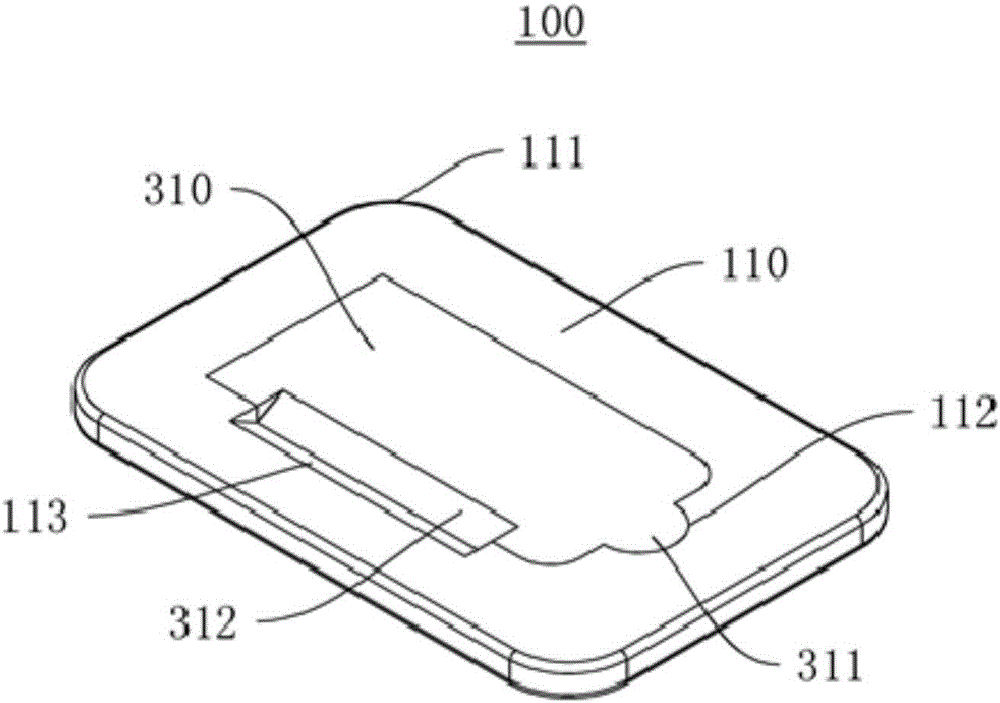

图2为本实用新型第一实施例提供的剪切装置的立体图；

图3为本实用新型第一实施例提供的剪切装置打开状态下的立体图；

图4为本实用新型第一实施例提供的剪切装置打开状态下的立体图；

图5为本实用新型第二实施例提供的剪切装置的俯视图；

图6为本实用新型第二实施例提供的剪切装置的立体图；

图7为本实用新型第二实施例提供的剪切装置打开状态下的立体图；

图8为本实用新型第二实施例提供的剪切装置打开状态下的立体图；

图9为本实用新型第三实施例提供的剪切装置的俯视图；

图10为本实用新型第三实施例提供的剪切装置的立体图；

图11为本实用新型第四实施例提供的剪切装置闭合状态下的立体图；

图12为本实用新型第四实施例提供的剪切装置打开状态下的立体图。

图标：100-固定部；112-通孔；113-第二锋口；114-第二夹持部；115-第一半圆槽；116-连接件；310-活动部；311-凸起；312-第一锋口；313-第一夹持部；314-第二半圆槽。

具体实施方式

为使本实用新型实施方式的目的、技术方案和优点更加清楚，下面将结合本实用新型实施方式中的附图，对本实用新型实施方式中的技术方案进行清楚、完整地描述，显然，所描述的实施方式是本实用新型一部分实施方式，而不是全部的实施方式。基于本实用新型中的实施方式，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施方式，都属于本实用新型保护的范围。因此，以下对在附图中提供的本实用新型的实施方式的详细描述并非旨在限制要求保护的本实用新型的范围，而是仅仅表示本实用新型的选定实施方式。基于本实用新型中的实施方式，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施方式，都属于本实用新型保护的范围。

在本实用新型的描述中，需要理解的是，指示方位或位置关系的术语为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的设备或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。

在本实用新型中，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”、“固定”等术语应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或成一体；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通或两个元件的相互作用关系。对于本领域的普通技术人员而言，可以根据具体情况理解上述术语在本实用新型中的具体含义。

在本实用新型中，除非另有明确的规定和限定，第一特征在第二特征之上或之下可以包括第一和第二特征直接接触，也可以包括第一和第二特征不是直接接触而是通过它们之间的另外的特征接触。而且，第一特征在第二特征之上、上方和上面包括第一特征在第二特征正上方和斜上方，或仅仅表示第一特征水平高度高于第二特征。第一特征在第二特征之下、下方和下面包括第一特征在第二特征正下方和斜下方，或仅仅表示第一特征水平高度小于第二特征。

实施例1：

本实施例提供了一种剪切装置100，请参阅图1和图2，这种装置包括固定部110和连接于固定部110的活动部310，固定部110和活动部310为一体结构。

请参阅图3，固定部110包括通孔112、第二锋口113以及第二夹持部114，固定部110部设置为矩形，且固定部110四周边缘设置有圆角，通孔112设置在固定部110中部，第二锋口113设置在固定部110靠近通孔112的一侧，且第二锋口113设置为直线形，第二夹持部114设置在固定部110靠近通孔112且和第二锋口113相对的另一侧。

请参阅图4，活动部310包括凸起311、第一锋口312以及第一夹持部313，活动部310和固定部110相连处位于固定部110靠近通孔112的一侧，并且活动部310和固定部110相连处和第二锋口113相互垂直，凸起311设置在活动部310上远离活动部310和固定部110相连处的一端，第一锋口312设置在活动部310和第二锋口113位置对应的一侧，第一锋口312同样设置为直线形，并且第一锋口312和第二锋口113相互贴合，第一夹持部313设置在活动部和第二夹持部114位置对应的一侧，并且第一夹持部313和第二夹持部114之间过渡配合，并且活动部310的尺寸和形状和通孔112的尺寸和形状相同。

剪切装置100的工作原理是：在不需要使用的时候，活动部310位于固定部110上的通孔112内部，第一锋口312以及第二锋口113相互贴合，使其不至于暴露在外部，可以消除普通剪刀刀刃暴露在外部而带来的安全隐患，并且固定部110四周边缘设置有圆角，可以使得固定部110四周边缘比较光滑，可以进一步降低安全隐患，在使用的时候，只需要掰开活动部310，由于设置有凸起311，可以方便将活动部310掰开，然后将胶带或者是细线穿过固定部110和活动部310之间的空间，然后将活动部310重新放置在通孔112内部，使得第一锋口312和第二锋口113尖端相互贴合，然后拉动胶带或者是细线便可以完成剪切工作，非常方便，并且在剪切完成以后，由于第一夹持部313和第二夹持部114之间过渡配合，可以很好地夹持住胶带或者是细线，由于整个装置可以做到体积很小，该剪切装置100可以不需要拿下，从而在下次需要用到胶带或者是细线的时候，可以非常方便的找到胶带或者细线的端头，并且可以直接利用该剪切装置100进行剪切，不需要到其他地方寻找剪刀，非常方便。

实施例2：

本实施例提供了一种剪切装置200，请参阅图5和图6，这种装置包括固定部110和连接于固定部110的活动部310，固定部110和活动部310为一体结构。

请参阅图7，固定部110包括通孔112、第二锋口113、第二夹持部114以及第一半圆槽115，固定部110部设置为矩形，且固定部110四周边缘设置有圆角，通孔112设置在固定部110中部，第二锋口113设置在固定部110靠近通孔112的一侧，且第二锋口113设置为锯齿形，第二夹持部114设置在固定部110靠近通孔112且和第二锋口113相对的另一侧，第一半圆槽115共设置为两个，分别设置在固定部110靠近通孔112的一侧。

请参阅图8，活动部310包括凸起311、第一锋口312、第一夹持部313、以及第二半圆槽314，活动部310和固定部110相连处位于固定部110靠近通孔112的一侧，并且活动部310和固定部110相连处和第二锋口113相互垂直，凸起311设置在活动部310上远离活动部310和固定部110相连处的一端，第一锋口312设置在活动部310和第二锋口113位置对应的一侧，第一锋口312同样设置为锯齿形，并且第一锋口312和第二锋口113相互贴合，第一夹持部313设置在活动部和第二夹持部114位置对应的一侧，并且第一夹持部313和第二夹持部114之间过渡配合，并且活动部310的尺寸和形状和通孔112的尺寸和形状相同，第二半圆槽314同样设置为两个，且第二半圆槽314设置在活动部310一端的两侧，第二半圆槽314可以和固定部110上对应的第一半圆槽115组合成一个完整的圆形槽。

剪切装置200的工作原理是：在不需要使用的时候，活动部310位于固定部110上的通孔112内部，第一锋口312以及第二锋口113相互贴合，使其不至于暴露在外部，可以消除普通剪刀刀刃暴露在外部而带来的安全隐患，并且固定部110四周边缘设置有圆角，可以使得固定部110四周边缘比较光滑，可以进一步降低安全隐患，在使用的时候，只需要掰开活动部310，由于设置有凸起311，可以方便将活动部310掰开，并且由于固定部110上设置有第一半圆槽115，活动部310上设置有第二半圆槽314，第一半圆槽115和第二半圆槽314可以组合成一个完整的圆形槽，可以保证活动部310在掰开的时候，不会因为用力过大而导致固定部110被撕裂的情况发生，然后将胶带或者是细线穿过固定部110和活动部310之间的空间，然后将活动部310重新放置在通孔112内部，使得第一锋口312和第二锋口113尖端相互贴合，然后拉动胶带或者是细线便可以完成剪切工作，由于第一锋口312和第二锋口113均设置为锯齿形，可以使得剪切过程更加省力方便，并且在剪切完成以后，由于第一夹持部313和第二夹持部114之间过渡配合，可以很好地夹持住胶带或者是细线，由于整个装置可以做到体积很小，该剪切装置100可以不需要拿下，从而在下次需要用到胶带或者是细线的时候，可以非常方便的找到胶带或者细线的端头，并且可以直接利用该剪切装置100进行剪切，不需要到其他地方寻找剪刀，非常方便。

实施例3：

本实施例提供了一种剪切装置200，请参阅图9，这种装置与第二实施例的剪切装置200大致相同，二者的区别在于本实施例的剪切装置300还其包括连接件116。

请参阅图10连接件116安装在固定部110底部，且连接件116可以为磁铁或者是双面胶等具有连接能力的装置。

剪切装置300的工作原理是：在不需要使用的时候，活动部310位于固定部110上的通孔112内部，第一锋口312以及第二锋口113相互贴合，使其不至于暴露在外部，可以消除普通剪刀刀刃暴露在外部而带来的安全隐患，并且固定部110四周边缘设置有圆角，可以使得固定部110四周边缘比较光滑，可以进一步降低安全隐患，在使用的时候，只需要掰开活动部310，由于设置有凸起311，可以方便将活动部310掰开，并且由于固定部110上设置有第一半圆槽115，活动部310上设置有第二半圆槽314，第一半圆槽115和第二半圆槽314可以组合成一个完整的圆形槽，可以保证活动部310在掰开的时候，不会因为用力过大而导致固定部110被撕裂的情况发生，然后将胶带或者是细线穿过固定部110和活动部310之间的空间，然后将活动部310重新放置在通孔112内部，使得第一锋口312和第二锋口113尖端相互贴合，然后拉动胶带或者是细线便可以完成剪切工作，由于第一锋口312和第二锋口113均设置为锯齿形，可以使得剪切过程更加省力方便，并且在剪切完成以后，由于第一夹持部313和第二夹持部114之间过渡配合，可以很好地夹持住胶带或者是细线，由于整个装置可以做到体积很小，该剪切装置100可以不需要拿下，从而在下次需要用到胶带或者是细线的时候，可以非常方便的找到胶带或者细线的端头，并且可以直接利用该剪切装置100进行剪切，不需要到其他地方寻找剪刀，非常方便，并且由于可以固定部110底部安装有连接件116，使得该剪切装置300可以非常方便地附着在冰箱、墙壁等其他物体上，非常方便在需要使用的时候寻找，可以节约一定的时间，提高生活品质。

实施例4：

本实施例提供了一种剪切装置400，请参阅图11和图12，这种装置包括固定部110和连接于固定部110的活动部310，固定部110和活动部310为一体结构。

请参阅图11和图12，固定部110包括第二锋口113，固定部110部设置为矩形，且固定部110四周边缘设置有圆角，第二锋口113设置在固定部110靠近活动部310的一侧，且第二锋口113设置为直线形。

请参阅图11和图12，活动部310包括第一锋口312，活动部310和固定部110相连处位于固定部110远离第二锋口113的一侧，并且活动部310和固定部110相连处和第二锋口113相互垂直，第一锋口312设置在活动部310和第二锋口113位置对应的一侧，第一锋口312同样设置为直线形，并且第一锋口312和第二锋口113相互贴合。

剪切装置400的工作原理是：在不需要进行剪切作业的时候，第一锋口312和第二锋口113相互贴合，可以防止第一锋口312和第二锋口113暴露在外界，从而可以提高安全性，在使用的时候，只需要将活动部310掰开，然后将胶带或者细线穿过第一锋口312和第二锋口113之间的空间，然后将活动部310放置回原位，然后拉动胶带或者细线，即可完成剪切作业，非常方便，并且整个装置可以做的非常小，方便对细线和胶带进行剪切。

综上所述，本实用新型由于不需要利用到铆钉和手柄，所以整个装置可以做的很小，非常方便对胶带或者是细线等小型的物体进行剪切，并且在不使用的时候，锋口不会暴露在外面，使其具有很高的安全性，在使用的时候，只需要将活动部310掰开，将胶带或者是细线等穿过活动部310和固定部110之间的空间，然后再将活动部310移动到和固定部110在同一平面的初始位置，拉动胶带或者细线即可完成剪切过程，使用非常方便。

可以理解，在本实用新型剪切装置的其他实施例中，固定部110可以不设置为矩形，还可以设置为圆形、椭圆形、多边形或者是其他任意形状。

同样可以理解，可以不设置第二锋口113，仅设置第一锋口312，相应的，固定部110在和第一锋口312对应的面设置为和第一锋口312相互贴合的形状。

同样可以理解，第一锋口312和第二锋口113可以不设置为直线形或者锯齿线，也可以设置为波浪形或者是其他可以使得第一锋口312和第二锋口113相互贴合的形状。

同样可以理解，可以不设置凸起311，活动部310上仅保留活动部310本体和第一锋口312。

同样可以理解，固定部110和活动部310可以不由具有一定弹性的金属材质制成，也可以由具有一定弹性的塑料材质或者其他具有一定弹性的硬性材质制成。

以上所述仅为本实用新型的优选实施方式而已，并不用于限制本实用新型，对于本领域的技术人员来说，本实用新型可以有各种更改和变化。凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
