一种用于PECVD设备的石墨舟推舟机构的制作方法

本发明涉及光伏设备，尤其涉及一种用于PECVD设备的石墨舟推舟机构。

背景技术：

PECVD设备（其中PECVD为Plasma Enhanced Chemical Vapor Deposition的简写，又称等离子体增强化学气相沉积法）是光伏制造领域必不可少的装备，近年来，随着我国光伏产业的迅猛发展，自动化、智能化制造成为趋势，PECVD的自动化生产就是其中很重要的一环。

如附图1至图5所示，石墨舟100（装载太阳能电池片的石墨平台，形状与龙舟相似）通过机械手放置于一对推舟杆200上，然后利用推舟300（用于承载推舟杆200和石墨舟100的机构）将石墨舟100送入石英管400内进行工艺过程，反应完成之后，推舟杆200插入石墨舟100底部并抬起石墨舟100，然后利用安装于推舟杆200上的拉舟块500将石墨舟100拉出来，放舟时拉舟块500也可对石墨舟100进行定位。由于受到石英管400尺寸的限制，同时也为了推舟杆200能够顺利地进入石墨舟100底部，拉舟块500的高度设计较低。随着使用时间的增加，推舟杆200会发生变形，推舟杆200中段不能有效将石墨舟100抬起，拉舟时由于拉舟块500高度过低无法有效拉动石墨舟100，石墨舟100会越过拉舟块500，从而导致拖舟现象。此外，现有的拉舟块500因高度过低，无法校准石墨舟100在推舟杆200上位置的偏移，当石墨舟100放置不准确而架在拉舟块500上时，导致石墨舟100取放位置出现偏差，机械手取石墨舟100时容易砸舟、压舟，从而损坏石墨舟100。

技术实现要素：

本发明要解决的技术问题是克服现有技术的不足，提供一种结构简单、能够顺利进入石墨舟底部并可靠拉舟的用于PECVD设备的石墨舟推舟机构。

为解决上述技术问题，本发明采用以下技术方案：

一种用于PECVD设备的石墨舟推舟机构，包括推舟及设于推舟上的一对推舟杆组件，各所述推舟杆组件远离所述推舟的一端设有旋转式拉舟块，所述推舟上设有用于驱动旋转式拉舟块转动的驱动组件，所述驱动组件与所述推舟杆组件连接。

作为上述技术方案的进一步改进：

所述推舟杆组件包括推舟管及旋转杆，所述推舟管固设于所述推舟上，所述旋转杆穿过所述推舟管，所述旋转式拉舟块设于所述旋转杆远离所述推舟的一端，所述驱动组件与所述旋转杆的另一端连接。

所述驱动组件包括驱动缸、一对连杆及一对转盘，所述驱动缸装设于所述推舟上且推杆与一对连杆的一端铰接，一对连杆的另一端分别与一个转盘铰接，一对转盘与一对旋转杆一一对应连接。

所述驱动组件还包括PLC控制器，所述PLC控制器与所述驱动缸连接。

所述驱动缸为气缸。

所述旋转式拉舟块靠近所述推舟的侧面为倾斜调整面，当石墨舟 落在所述倾斜调整面上时，所述石墨舟向下滑动并向所述推舟靠近。

当一对旋转式拉舟块转动至一对推舟杆组件之间时，一对旋转式拉舟块接触。

与现有技术相比，本发明的优点在于：本发明公开的用于PECVD设备的石墨舟推舟机构，在各推舟杆组件上分别设置一块旋转式拉舟块，旋转式拉舟块由驱动组件驱动旋转，需要将推舟杆组件穿过石墨舟时，将旋转式拉舟块转动至水平状态以降低高度，从而克服石英管和石墨舟的尺寸限制；拉舟时再将旋转式拉舟块旋转至竖直状态恢复最大高度，又可避免因高度不够导致的拖舟及石墨舟定位不准的现象，结构简单、可靠；且驱动组件装设于推舟上，远离石英管内高温环境，避免损坏。

附图说明

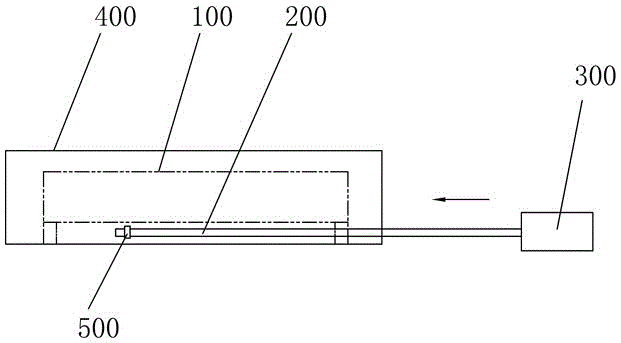

图1是现有推舟机构的结构示意图。

图2是现有推舟机构进入石墨舟底部时的示意图。

图3是现有推舟机构完全进入石墨舟底部时的结构示意图。

图4是现有推舟机构拉舟时的结构示意图。

图5是现有推舟机构出现石墨舟位置偏差时的结构示意图。

图6是本发明用于PECVD设备的石墨舟推舟机构的立体结构示意图。

图7是本发明用于PECVD设备的石墨舟推舟机构另一种状态的立体结构示意图。

图8是本发明中的驱动组件的立体结构示意图（放大）。

图9是本发明完全进入石墨舟底部时的结构示意图。

图10是本发明拉舟时的结构示意图。

图11是本发明出现石墨舟位置偏差时的结构示意图。

图中各标号表示：100、石墨舟；200、推舟杆；300、推舟；400、石英管；500、拉舟块；1、推舟杆组件；11、推舟管；12、旋转杆；2、旋转式拉舟块；21、倾斜调整面；3、驱动组件；31、驱动缸；32、连杆；33、转盘；34、PLC控制器。

具体实施方式

以下将结合说明书附图和具体实施例对本发明做进一步详细说明。

如图6至图11所示，本实施例的用于PECVD设备的石墨舟推舟机构，包括推舟300及设于推舟300上的一对推舟杆组件1，各推舟杆组件1远离推舟300的一端设有旋转式拉舟块2，推舟300上设有用于驱动旋转式拉舟块2转动的驱动组件3，驱动组件3与推舟杆组件1连接。该用于PECVD设备的石墨舟推舟机构在各推舟杆组件1上分别设置一块旋转式拉舟块2，旋转式拉舟块2由驱动组件3驱动旋转，需要将推舟杆组件1穿过石墨舟100时，将旋转式拉舟块2转动至水平状态以降低高度，从而克服石英管400和石墨舟100的尺寸限制；拉舟时再将旋转式拉舟块2旋转至竖直状态恢复最大高度，又可避免因高度不够导致的拖舟及石墨舟100定位不准的现象，结构简单、可靠；且驱动组件3装设于推舟上，远离石英管400内高温环境，避免损坏。

推舟杆组件1包括推舟管11及旋转杆12，推舟管11固设于推舟300上，旋转杆12穿过推舟管11，旋转式拉舟块2设于旋转杆12远离推舟300的一端，驱动组件3与旋转杆12的另一端连接。需要转动旋转式拉舟块2时，由驱动组件3带动旋转杆12转动，旋转杆12进而带动旋转式拉舟块2转动。本实施例中，旋转杆12也采用空心结构，在其他实施例中也可采用实心结构。

驱动组件3包括驱动缸31、一对连杆32及一对转盘33，驱动缸31装设于推舟300上且推杆与一对连杆32的一端铰接，一对连杆32的另一端分别与一个转盘33铰接，一对转盘33与一对旋转杆12一一对应连接。驱动组件3的工作原理为：驱动缸31的推杆上下伸缩，进而带动一对连杆32运动，一对连杆32则分别带动对应的转盘33转动，转盘33进而带动旋转杆12和旋转杆12上的旋转式拉舟块2整体转动，实现旋转式拉舟块2在水平状态和竖直状态之间的切换；且切换至水平状态时，一对旋转式拉舟块2位于一对推舟杆组件1内侧，减少设备占用的空间。本实施例中，驱动缸31为气缸，在其他实施例中也可采用液压缸；驱动组件3也可采用其他部件或组件，能够驱动旋转式拉舟块2转动即可。

本实施例中，驱动组件3还包括PLC控制器34，PLC控制器34与驱动缸31连接，由PLC控制器34控制驱动缸31的运动极限位置，提高设备的自动化程度和运动精度。

本实施例中，旋转式拉舟块2靠近推舟300的侧面为倾斜调整面21，当石墨舟100 落在倾斜调整面21上时，石墨舟100向下滑动并向推舟300靠近，实现石墨舟100在推舟杆组件1上位置的自动校正，保证石墨舟100定位准确，便于后续机械手取放。

本实施例中，当一对旋转式拉舟块2转动至一对推舟杆组件1之间时，一对旋转式拉舟块2接触，也就是说旋转式拉舟块2的高度为一对推舟杆组件1之间间距的一半，既保证旋转式拉舟块2具有足够的高度，又避免了一对旋转式拉舟块2同步向一对推舟杆组件1之间转动时相互干涉。
