油茶籽剥壳机上的出料结构的制作方法

本实用新型涉及茶油加工设备领域，具体涉及一种油茶籽剥壳机上的出料结构。

背景技术：

油茶籽剥壳机是用于油茶籽脱壳的设备，该机集茶籽剥壳、壳仁分离于一体，具有结构简单、操作方便、电耗低、噪音小等特点。使用时茶籽由风送上料装置或人工喂料送入喂料斗进入前滚筒里，利用纹板转动与弧度栅间的挤搓力将茶籽壳仁剥离，剥离后的茶籽仁与壳同时经前弧形栅落下，通过风道时，由上风机风力将大部分茶籽壳吹出机外，而剥离后的茶籽仁从出料口排出。

实际使用中，剥离后的茶籽仁往往夹杂带壳，现有油茶籽剥壳机上的出料结构没有过滤筛，导致大量的茶籽仁与壳一同下料容易堵在出料口。

技术实现要素：

本实用新型的目的在于克服现有技术中存在的上述问题，提供一种油茶籽剥壳机上的出料结构，通过设置过滤筛防止出料口堵塞情况的出现。

为实现上述技术目的，达到上述技术效果，本实用新型是通过以下技术方案实现：

一种油茶籽剥壳机上的出料结构，包括斜出料管和竖直出料管，所述斜出料管的下端固定有弯管接头，所述竖直出料管的上端设有直管接头，所述竖直出料管的外侧固定有振动器，所述弯管接头的下端四角以及竖直出料管的上端四角处均设有连接板，所述直管接头上端及下端四角处设有连接配合板，固定螺栓将连接板和连接配合板固定，使直管接头与弯管接头和直管接头固定连接，所述直管接头的内部设 有过滤筛，所述过滤筛呈与直管接头内腔配合的方管状结构，上端为开口，下端设有底板且所述底板上均布有与油茶籽平均外径配合的通孔。

进一步地，所述过滤筛的侧板上端对称设有一组便于提拿的凸块。

进一步地，所述直管接头的底端设有若干用于支撑过滤筛的挡条。

进一步地，所述直管接头与连接配合板为一体结构。

进一步地，所述连接板和连接配合板上开设有位置对应的固定孔。

本实用新型的有益效果是：

通过在斜出料管和竖直出料管间设置弯管接头和直管接头，能够缓冲振动器带来的振动，防止斜出料管在油茶籽剥壳机内的连接结构出现松动；直管接头内设置有过滤筛，能够收集油茶籽夹带的壳体，防止出料口堵塞情况的出现。当过滤筛中收集的壳体较多时，可拆卸直管接头来清理，也可从斜出料管处进行反吸清理。

当然，实施本实用新型的任一产品并不一定需要同时达到以上所述的所有优点。

附图说明

为了更清楚地说明本实用新型实施例的技术方案，下面将对实施例描述所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

图1为本实用新型所述油茶籽剥壳机出料管道的结构示意图；

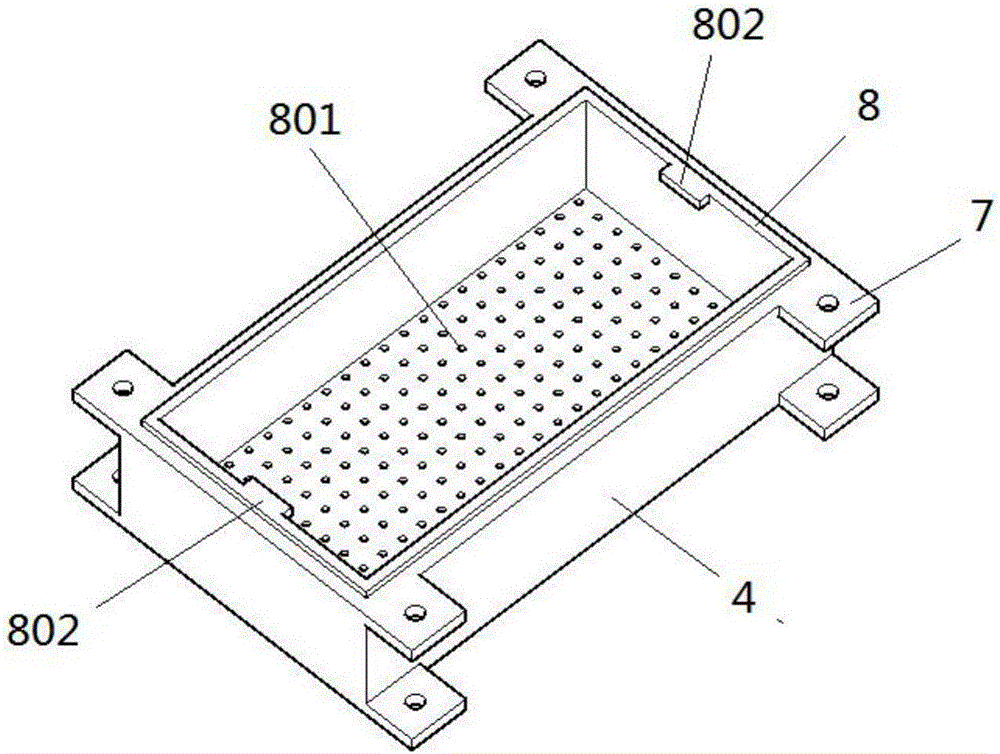

图2为本实用新型所述油茶籽剥壳机出料管道中直管接头的结构示意图；

图3为本实用新型所述油茶籽剥壳机出料管道中直管接头的结构分解示意图；

附图中，各标号所代表的部件列表如下：

1-斜出料管，2-竖直出料管，3-弯管接头，4-直管接头，5-振动器， 6-连接板，7-连接配合板，8-过滤筛，801-通孔，802-凸块，9-挡条。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其它实施例，都属于本实用新型保护的范围。

请参阅图1-3所示，本实用新型为一种油茶籽剥壳机上的出料结构，包括斜出料管1和竖直出料管2，斜出料管1的下端固定有弯管接头3，竖直出料管2的上端设有直管接头4，竖直出料管2的外侧固定有振动器5，弯管接头3的下端四角以及竖直出料管2的上端四角处均设有连接板6，直管接头4上端及下端四角处设有连接配合板7，固定螺栓将连接板6和连接配合板7固定，使直管接头4与弯管接头3和直管接头4固定连接，直管接头4的内部设有过滤筛8，过滤筛8呈与直管接头4内腔配合的方管状结构，上端为开口，下端设有底板且所述底板上均布有与油茶籽平均外径配合的通孔801。

其中，过滤筛8的侧板上端对称设有一组便于提拿的凸块802。

其中，直管接头4的底端设有若干用于支撑过滤筛8的挡条9。

其中，直管接头4与连接配合板7为一体结构。

其中，连接板6和连接配合板7上开设有位置对应的固定孔。

本实施例的一个具体应用为：通过在斜出料管1和竖直出料管2间设置弯管接头3和直管接头4，能够缓冲振动器5带来的振动，防止斜出料管1在油茶籽剥壳机内的连接结构出现松动；直管接头4内设置有过滤筛8，能够收集油茶籽夹带的壳体，防止出料口堵塞情况的出现。当过滤筛8中收集的壳体较多时，可拆卸直管接头4来清理，也可从斜出料管1处进行反吸清理。

在本说明书的描述中，参考术语“一个实施例”、“示例”、“具 体示例”等的描述意指结合该实施例或示例描述的具体特征、结构、材料过着特点包含于本实用新型的至少一个实施例或示例中。在本说明书中，对上述术语的示意性表述不一定指的是相同的实施例或示例。而且，描述的具体特征、结构、材料或者特点可以在任何的一个或多个实施例或示例中以合适的方式结合。

以上公开的本实用新型优选实施例只是用于帮助阐述本实用新型。优选实施例并没有详尽叙述所有的细节，也不限制该实用新型仅为所述的具体实施方式。显然，根据本说明书的内容，可作很多的修改和变化。本说明书选取并具体描述这些实施例，是为了更好地解释本实用新型的原理和实际应用，从而使所属技术领域技术人员能很好地理解和利用本实用新型。本实用新型仅受权利要求书及其全部范围和等效物的限制。
