室内种植系统用工作液桶的制作方法

本实用新型涉及室内种植器械的技术领域，尤其涉及一种室内种植系统用工作液桶。

背景技术：

随着科技的进步，人们的生活方式也在不断进步，从只求温饱到享受美食、强调养生；科技进步虽然带来医疗系统的日新月异，但是，市面上也同时出现了许多化学合成的食品、黑心商品以及农药蔬果。当前工业化的发展，使得农田的周边出现了许多工厂，由于环境管理的不完善，某些工厂直接排污导致空气及土壤污染，因此，室外种植的蔬菜往往带有重金属或其他含有有毒的化学物质；另外，农民种植不够科学，导致农药喷洒过量，从而残留到蔬菜中，这些蔬菜被人食用后会留存于身体内难以排出，从而影响人的健康。

绿色、健康、环保成为当今农业生产的发展方向；现今出现了许多大棚及室内种植，比如室内种植系统。室内种植系统对各个生产环节(例如，浇水、施肥、光照等环节)进行分工，并且实时观察确保生产环境符合植物的生长需要，该系统生产出来的蔬菜受外界环境污染程度少，利于人的健康。

现有室内种植系统中，其工作液桶用来盛装新的工作液和回收来的工作液，工作液与营养液按照一定比例混合后输出给培育中的植物利用。现有的工作液桶通常在其桶体上开设单一的进液口、出液口，然而，一旦该进液口或出液口受损，则整个工作液桶无法正常地进行进出液，这样导致整个工作液桶报废，严重浪费资源，而重新直接在桶体上开设进液口或出液口又很容易连带损伤该开孔边缘的桶体，不仅修复麻烦，而且耗费成本。

技术实现要素：

本实用新型的目的在于提供一种室内种植系统用工作液桶，旨在解决现有技术中，现有室内种植系统的工作液桶通常在其桶体上开设单一的进液口、出液口，进液口或出液口损坏后导致整个工作液桶报废而浪费资源的问题。

本实用新型实施例提供了一种室内种植系统用工作液桶，用于盛装室内种植的工作液，所述室内种植系统用工作液桶包括顶端具有桶口的桶体，以及可拆卸封盖于所述桶口上的桶盖；所述桶体上设置有连通所述桶体的进液口和出液口，且所述桶体的顶部设置有用于开设备用进液口或备用出液口的备用凸台。

进一步地，所述桶体的顶部具有进液凸台和出液凸台，所述进液口和所述出液口分别开设于所述进液凸台和所述出液凸台上。

进一步地，所述进液凸台和所述出液凸台的外轮廓均呈方块状，所述进液口开设于所述进液凸台的外侧端面上，所述出液口开设于所述出液凸台的外侧端面上。

进一步地，所述进液口和所述出液口上均设置有用于连接管件的连接组件。

进一步地，所述桶体的顶端凸设有桶颈，所述桶口位于所述桶颈的顶部；所述桶盖封盖于所述桶口上并与所述桶颈螺纹连接。

进一步地，所述桶颈的外周壁上设置有外螺纹，所述桶盖上设置有内螺纹，所述桶盖与所述桶颈通过所述内螺纹与所述外螺纹配合形成螺纹连接。

进一步地，所述桶盖包括主盖体，以及环设于所述主盖体周缘的盖瓣。

优选地，所述桶体呈中空圆柱状。

基于上述技术方案，与现有技术相比，本实用新型实施例提出的室内种植系统用工作液桶，通过在桶体上设置用于开设备用进液口或备用出液口的备用凸台，使得当进液口或出液口损坏后，可在备用凸台上开设备用进液口或备用出液口代替原来的进液口或出液口，如此，避免了进液口或出液口损坏后无法使用而导致整个工作液桶报废的问题，有效地节约了室内种植系统的使用成本。

附图说明

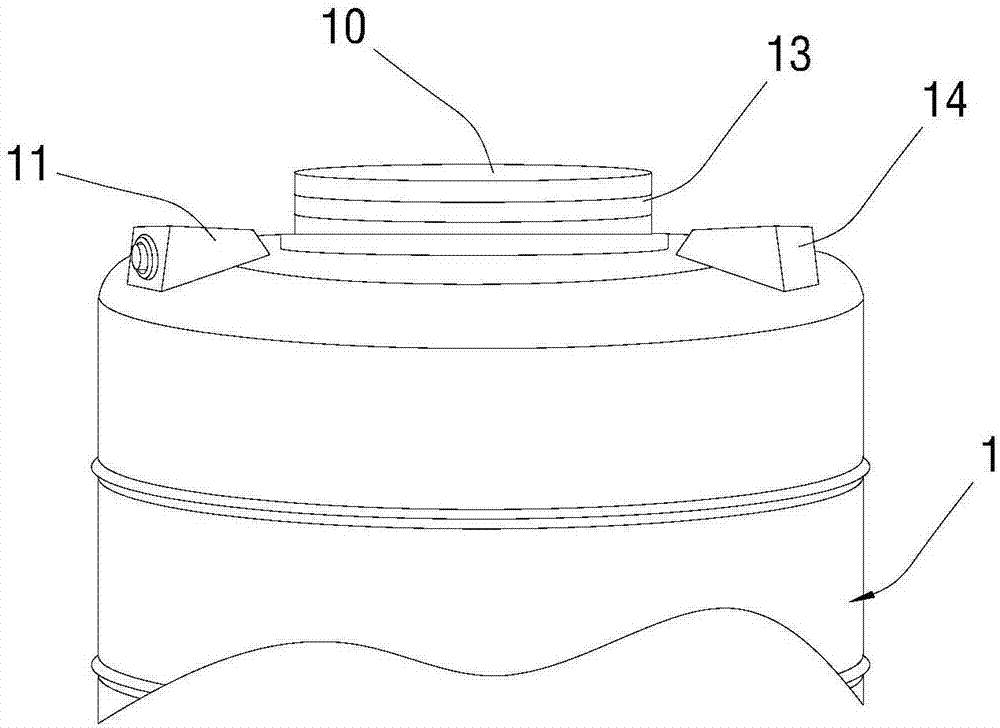

图1为本实用新型实施例提出的室内种植系统用工作液桶的分解示意图；

图2为本实用新型实施例中的室内种植系统用工作液桶局部示意图之一；

图3为本实用新型实施例中的室内种植系统用工作液桶局部示意图之二；

图4为本实用新型实施例中的桶盖的结构示意图。

具体实施方式

为了使本实用新型的目的、技术方案及优点更加清楚明白，以下结合附图及实施例，对本实用新型进行进一步详细说明。应当理解，此处所描述的具体实施例仅仅用以解释本实用新型，并不用于限定本实用新型。

需要说明的是，当元件被称为“固定于”或“设置于”另一个元件，它可以直接在另一个元件上或可能同时存在居中元件。当一个元件被称为是“连接于”另一个元件，它可以是直接连接到另一个元件或者可能同时存在居中元件。

另外，还需要说明的是，本实用新型实施例中的左、右、上、下等方位用语，仅是互为相对概念或是以产品的正常使用状态为参考的，而不应该认为是具有限制性的。以下结合具体实施例对本实用新型的实现进行详细的描述。

如图1至图4所示，本实用新型实施例提出的室内种植系统用工作液桶，该工作液桶用于盛装室内种植系统中新的工作液以及回收来的工作液。具体地，该室内种植系统用工作液桶可包括桶体1和桶盖2，其中，桶体1的顶端具有连通其内外的桶口10，桶盖2可拆卸封盖于该桶口10上，另外，该桶体1上开设有连通其内外的进液口110和出液口120。值得注意的是，桶体1的顶部设置有与其一体化成型的备用凸台14，此处，该备用凸台14为封闭体，其用于开设备用进液口或备用出液口，也就是说，当进液口110或出液口120受损而无法使用时，可以在备用凸台14上开孔以形成设备用进液口或备用出液口。如上所述，本实用新型实施例提出的室内种植系统用工作液桶，通过在桶体1上设置用于开设备用进液口或备用出液口的备用凸台14，使得当进液口110或出液口120损坏后，可在备用凸台14上开设备用进液口或备用出液口代替原来的进液口110或出液口120，如此，避免了进液口110或出液口120损坏后无法使用而导致整个工作液桶报废的问题，有效地节约了室内种植系统使用成本。

进一步地，在本实用新型的实施例中，上述桶体1的顶端具有与其一体化成型的进液凸台11和出液凸台12，此处，上述进液口110开设在进液凸台11上，上述出液口120开设在出液凸台12上。如此，通过在桶体1上设置进液凸台11和出液凸台12，并将进液口110和出液口120分别开设在进液凸台11和出液凸台12上。避免了直接在桶体1上开孔，从而避免了开孔受损而连带损伤其边缘桶体，保证了桶体1的稳定性，节约了室内种植系统的使用成本。

进一步地，在本实用新型的实施例中，上述进液凸台11和出液凸台12的外轮廓均呈方块状，此处，上述进液口110开设在进液凸台11的外侧端面上，出液口120开设在出液凸台12的外侧端面上，这里，通过将进液口110和出液口120分别开设在进液凸台11和出液凸台12的外侧端面上，使得外接管件更加方便。当然，根据实际情况和具体需求，在本实用新型的其他实施例中，进液口110和出液口120还可分别开设在进液凸台11和出液凸台12的其他位置，另外，上述进液凸台11和出液凸台12还可为其他形状，此处不作唯一限定。

进一步地，在本实用新型的实施例中，上述进液口110和上述出液口120上均设置有连接组件3，此处，该连接组件3用于连接管件(附图中未画出)。此处，通过设置连接组件3，使得管件与进液口110和出液口120的连接安全可靠且快速。当然，根据实际情况和具体需求，在本实用新型的其他实施例中，管件还可通过其他方式与进液口110和出液口120连接，此处不作唯一限定。

进一步地，在本实用新型的实施例中，上述桶体1的顶端凸设有桶颈13，该桶颈13位于桶体1的顶端的中心位置，这里，上述桶口10开设于该桶颈13的顶部。另外，上述桶盖2封盖于该桶口10上并与桶颈13螺纹连接。当工作人员需要清洗桶体1内部时，可以打开桶盖2，然后对桶体1内部进行清洗。当然，根据实际情况和具体需求，在本实用新型的其他实施例中，上述桶盖2与桶颈13还可通过其他方式可拆卸固定连接，比如卡接等，此处不作唯一限定。

进一步地，在本实用新型的实施例中，上述桶颈13的外周壁上设置有外螺纹，对应地，上述桶盖2上设置有适配于桶颈13外螺纹的内螺纹。装配时，桶盖2与桶颈13通过内螺纹与外螺纹配合形成螺纹连接固定。如上所述。通过设置螺纹连接，其连接可靠，拆卸方便。当然，根据实际情况和具体需求，在本实用新型的其他实施例中，内螺纹与外螺纹也可反向设置，比如桶颈13的内壁上设置内螺纹，桶盖2设置下沿，并在该下沿的外壁上设置外螺纹，再通过内外螺纹配合连接，此处不作唯一限定。

进一步地，在本实用新型的实施例中，上述桶盖2可包括主盖体21以及盖瓣22，盖瓣22环设于该主盖体21的周缘，此处，工作人员可通过双手旋动盖瓣22以开启整个桶盖2，通过设置盖瓣22，使得桶盖2的开启和关闭快速方便且省力。当然，根据实际情况和具体需求，在本实用新型的其他实施例中，上述桶盖2还可为其他的结构形式，此处不作唯一限定。

进一步地，在本实用新型的实施例中，上述桶体1优选呈中空圆柱状。当然，根据实际情况和具体需求，在本实用新型的其他实施例中，上述桶体1还可为其他形状，比如中空方柱形等等，此处不作唯一限定。

以上所述实施例，仅为本实用新型具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，可轻易想到各种等效的修改、替换和改进等等，这些修改、替换和改进都应涵盖在本实用新型的保护范围之内。因此，本实用新型的保护范围应以权利要求的保护范围为准。
