一种新型移动式旋转窑炉烟道的可移动式底板结构的制作方法

本实用新型属于一种旋转窑，尤其涉及一种旋转窑的烟道结构。

背景技术：

在烧结砖瓦工业飞速发展的今天，新工艺、新技术、新设备在生产工艺中使用得越来越多，不但使生产线的机械化、自动化程度得到极大的提高，给企业的生产管理带来较大的变化，同时改善了工人的劳动环境，减轻了生产从业者的劳动强度，而且使生产的产品质量上升了一个台阶。

目前出现了移动式旋转窑炉，其结构是具有圆环状的作业道，作业道内装有砖坯，弧形的窑炉可以在轨道上沿作业道移动，窑炉前部分为烘干段，中间部分为预热段和焙烧段，窑炉尾部为冷却段。

为了利用预热段、焙烧段、冷却段的热量为烘干段提供热风，在窑炉的两侧设置了从冷却段到烘干段的烟道，烟道内设有风机，预热段、焙烧段、冷却段、烘干段与烟道以风道连通，风机将预热段、焙烧段、冷却段的热风吸到烟道再送入烘干段，将烘干段的砖坯生坯烘干。

传统的烟道是直接安装在窑炉上，导致烟道重量全部附加在窑炉之上，增加了窑炉的重量，而且由于在窑炉移动的过程中会产生抖动，易导致烟道在长期抖动之下产生变形，增加维修和保养的成本。

技术实现要素：

本实用新型提供一种新型移动式旋转窑炉烟道的可移动式底板结构，其目的是解决现有技术存在的缺点，减少烟道变形，降低维修和保养成本。

本实用新型解决其技术问题所采用的技术方案是：

一种新型移动式旋转窑炉烟道的可移动式底板结构，窑炉具有烘干段、预热段、焙烧段、冷却段，窑炉位于圆环状的作业道内，其特征在于：作业道在窑炉的上方设有窑炉顶棚，在窑炉顶棚的下方固设有烟道；烟道的两个侧面的下端的内侧分别设有轨道，一个底板位于轨道的上方，底板底面枢设的两个滚轮分别滚动支撑在轨道上；底板与窑炉固连，底板上所设的风口与窑炉上所设的风口以风道连通。

所述底板下表面的两侧固连有轴，轴的末端套设作为滚轮的深沟球轴承，深沟球轴承滚动支撑在轨道上。

本实用新型的有益之处在于：

本实用新型通过烟道本身固定在窑炉顶棚之上，通过可移动式底板的滑动来达到烟道不动而窑体移动，从而降低窑体重量，减少烟道因窑体在移动过程中抖动而产生的变形，减少维修和保养成本的目的。

附图说明

下面结合附图和实施例对本实用新型进一步说明。

图1是本实用新型结构示意图；

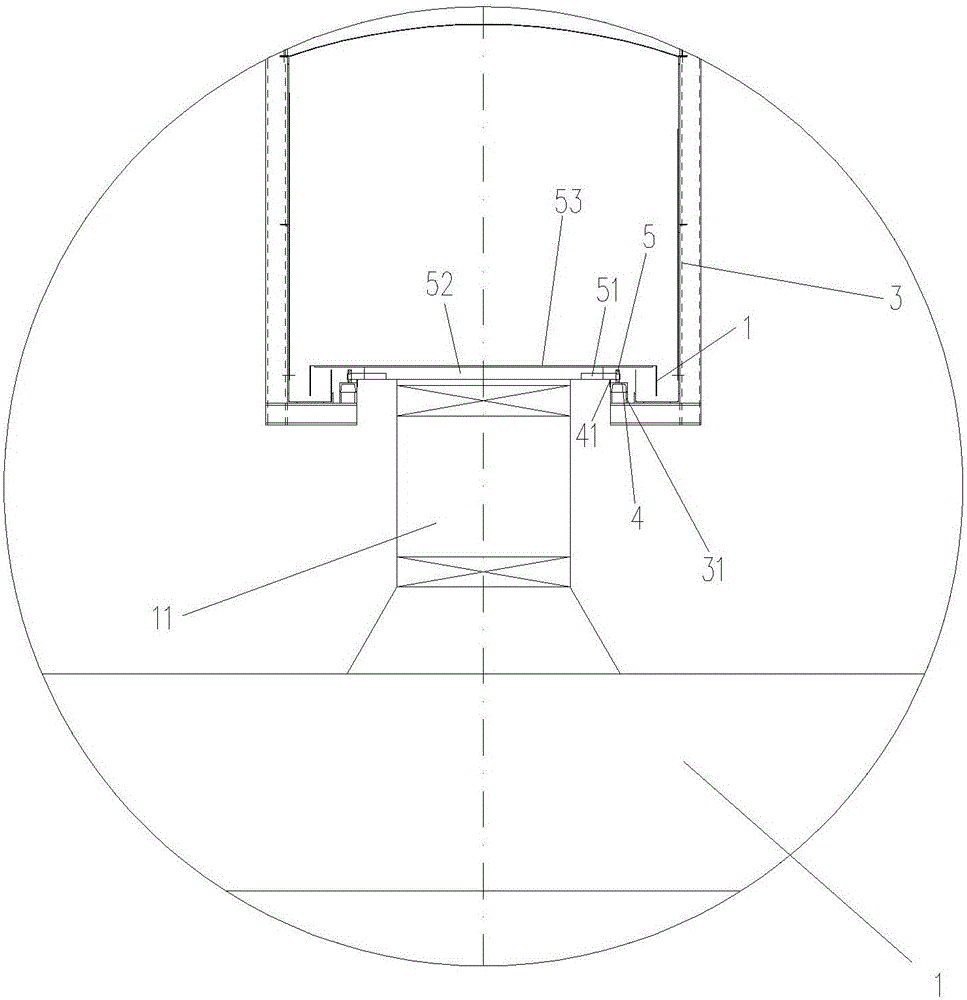

图2是图1的A部放大图。

具体实施方式

为了更清楚地说明本实用新型的技术方案，下面将对描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的实施例。

如图1、图2所示，本实用新型应用在旋转式窑炉上，窑炉1具有烘干段、预热段、焙烧段、冷却段，窑炉1位于圆环状的作业道内，作业道在窑炉1位置的上方设有窑炉顶棚2，将烟道3吊装在窑炉顶棚2中部的位置；

烟道3底部两侧的内侧分别采用一根8#槽钢4反扣并焊接在烟道3底部的槽钢31之上作为移动式底板轮子运行的轨道，左右两根8#槽钢4的间隔为1170mm；8#槽钢4之上分别滚动支撑有带密封圈的深沟球轴承5(型号6305-LZ)，该深沟球轴承5即为轮子，并深沟球轴承5固定在直径为30mm的轴51上，轴51的长度为180mm。

在两根槽钢4的内侧的位置分辨焊接一块高度为30mm厚度为3mm的钢板41，并且钢板41高于8#槽钢4,高度出14mm,以保证深沟球轴承5在运行过程中不会发生脱轨现象。

将轴51焊接在一根长度为1560mm厚度为5mm宽度为63mm的等边角钢52的下方，等边角钢52与轴51焊接面的长度切割为1100mm。

在等边角钢52上方焊接一块长度为1880mm厚度为2.5mm的钢板作为底板53，钢板的两边分别向下对折90度形成直角，对折长度为140mm。

底板53与窑炉1固连，底板53上所设的风口与窑炉上所设的风口以风道11连通。

具体工作时，通过将窑炉烟道3固定在窑炉顶棚2中部的位置，窑炉底板53设置为可移动式底板结构，在窑炉1运动的过程中，可移动式底板53将随窑炉1移动，底板53靠深沟球轴承5作为轮子在烟道3固设的轨道也即槽钢4上支撑，而烟道3本体不动，这样就实现了本实用新型的目的。
