一种流化移动床的干燥装置的制作方法

本实用新型是一种流化移动床的干燥装置，属于食化工设备领域。

背景技术：

将大量固体颗粒悬浮于运动的流体之中，从而使颗粒具有流体的某些表观特征，这种流固接触状态称为固体流态化，即流化床。

当流体通过床层的速度逐渐提高到某值时，颗粒出现松动，颗粒间空隙增大，床层体积出现膨胀。如果再进一步提高流体速度，床层将不能维持固定状态。此时，颗粒全部悬浮于流体中，显示出相当不规则的运动。随着流速的提高，颗粒的运动愈加剧烈，床层的膨胀也随之增大，但是颗粒仍逗留在床层内而不被流体带出。床层的这种状态和液体相似称为流化床。其中，流化床的种类有:最小流化床，鼓泡流化床，腾涌流化床。

现有技术申请号：201420843728.6的一种流化移动床干燥装置，本实用新型涉及一种干燥装置，尤其涉及一种流化移动床干燥装置，其包括恒速干燥流化床段和降速干燥移动床段，所述恒速干燥流化床段和所述降速干燥移动床段设有至少一组换热器，所述降速干燥移动床段位于所述恒速干燥流化床段下方；所述流化移动床干燥装置上设有至少一个用于调节气体流速和压力的气体分布器；降速干燥移动床段下部设有通饱和或过热蒸汽或氮气或湿物料湿分气体或惰性气体的管路；本实用新型的流化移动床干燥装置分为恒速干燥流化床段和降速干燥移动床段，湿物料在恒速干燥流化床段高效快速除湿和在降速干燥移动段低能耗深度脱湿，实现了干燥过程能量消耗匹配的最优化。但是这种流化床干燥速度很慢，效率低下，液体升华慢。

技术实现要素：

针对现有技术存在的不足，本实用新型目的是提供一种流化移动床的干燥装置，其结构包括鼓风机、蒸汽室、蒸汽发生装置、压力表、螺旋送料装置、进料口、旋风分离器、干燥室、引风机、水泵、水幕除尘器、柱塞泵、阀门和出料口，所述鼓风机与蒸汽室连接，所述蒸汽发生装置上设有压力表)，所述蒸汽发生装置与压力表连接，所述蒸汽室与蒸汽发生装置连接，所述蒸汽室设于干燥室下方，所述蒸汽室与干燥室连接，所述螺旋送料装置分别与干燥室、进料口连接，所述旋风分离器通过进料口与螺旋送料装置连接，所述旋风分离器通过管道分别与干燥室、引风机连接，所述引风机与水幕除尘器连接，所述水泵、水幕除尘器连接，所述柱塞泵通过阀门分别与干燥室、水幕除尘器连接，所述出料口设于干燥室上，所述出料口与干燥室连接，所述干燥室包括靶散装置、喷头、内置管道、室壁和连接口，所述室壁内设有靶散装置、喷头、内置管道，所述室壁内设有靶散装置、内置管道连接，所述喷头与内置管道连接，所述室壁设有四个连接口。

进一步的，所述蒸汽室与蒸汽发生装置的连接处设有阀门。

本实用新型的一种流化移动床的干燥装置，通过喷头喷气，实现干燥室水分蒸发更快，液体升华速度加快。

附图说明

通过阅读参照以下附图对非限制性实施例所作的详细描述，本实用新型的其它特征、目的和优点将会变得更明显：

图1为本实用新型一种流化移动床的干燥装置的整体结构示意图；

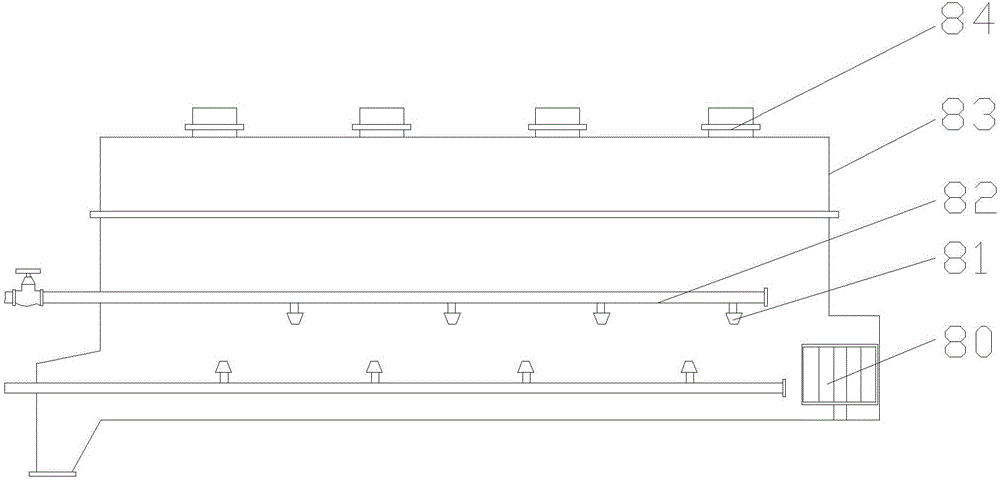

图2为本实用新型干燥室的结构示意图；

图3为本实用新型阀门的结构示意图；

图中：鼓风机-1、蒸汽室-2、蒸汽发生装置-3、压力表-4、螺旋送料装置-5、进料口-6、旋风分离器-7、干燥室-8、引风机-9、水泵-10、水幕除尘器-11、柱塞泵-12、阀门-13、出料口-14、靶散装置-80、喷头-81、内置管道-82、室壁-83和连接口-84。

具体实施方式

为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本实用新型。

请参阅图1-3，本实用新型提供一种流化移动床的干燥装置，其结构包括鼓风机1、蒸汽室2、蒸汽发生装置3、压力表4、螺旋送料装置5、进料口6、旋风分离器7、干燥室8、引风机9、水泵10、水幕除尘器11、柱塞泵12、阀门13和出料口14，所述鼓风机1与蒸汽室2连接，所述蒸汽发生装置3上设有压力表4，所述蒸汽发生装置3与压力表4连接，所述蒸汽室2与蒸汽发生装置3连接，所述蒸汽室2设于干燥室8下方，所述蒸汽室2与干燥室8连接，所述螺旋送料装置5分别与干燥室8、进料口6连接，所述旋风分离器7通过进料口6与螺旋送料装置5连接，所述旋风分离器7通过管道分别与干燥室8、引风机9连接，所述引风机9与水幕除尘器11连接，所述水泵10、水幕除尘器11连接，所述柱塞泵12通过阀门13分别与干燥室8、水幕除尘器11连接，所述出料口14设于干燥室8上，所述出料口14与干燥室8连接，所述干燥室8包括靶散装置80、喷头81、内置管道82、室壁83和连接口84，所述室壁83内设有靶散装置80、喷头81、内置管道82，所述室壁83内设有靶散装置80、内置管道82连接，所述喷头81与内置管道82连接，所述室壁83设有四个连接口84。所述蒸汽室2与蒸汽发生装置3的连接处设有阀门13。

在进行使用时，物料通过螺旋送料装置5送入干燥室，进行干燥，最后固体通过出料口14排出。

以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点,对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
