一种城镇用管道疏通装置的制作方法

本实用新型涉及一种管道疏通装置，尤其涉及一种城镇用管道疏通装置。

背景技术：

管道是用管子、管子联接件和阀门等联接成的用于输送气体、液体或带固体颗粒的流体的装置。通常，流体经鼓风机、压缩机、泵和锅炉等增压后，从管道的高压处流向低压处，也可利用流体自身的压力或重力输送。管道的用途很广泛，主要用在给水、排水、供热、供煤气、长距离输送石油和天然气、农业灌溉、水力工程和各种工业装置中。

疏通，亦作“踈通”。指疏导水流；调解双方的争执。

目前城镇下水管道堵塞后，疏通主要依靠人工来完成，存在费时费力、疏通效率低、操作不方便的缺点，因此亟需研发一种省时省力、疏通效率高、操作方便的城镇用管道疏通装置。

技术实现要素：

（1）要解决的技术问题

本实用新型为了克服目前城镇下水管道堵塞后，疏通主要依靠人工来完成，费时费力、疏通效率低、操作不方便的缺点，本实用新型要解决的技术问题是提供一种省时省力、疏通效率高、操作方便的城镇用管道疏通装置。

（2）技术方案

为了解决上述技术问题，本实用新型提供了这样一种城镇用管道疏通装置，包括有齿轮Ⅰ、齿轮Ⅱ、齿条、螺纹杆、电磁铁Ⅱ、推板、固定板、电动绕线轮、拉线、弹簧、车板、转杆、转盘、铁块、车轮、夹板、螺旋杆、滑轨和滑块，车板底部设有车轮，车板左侧中部设有滑轨，滑轨上设有滑块，滑块顶部连接有齿条，车板左侧的前方和后方均设有齿轮Ⅰ和齿轮Ⅱ，齿轮Ⅰ位于齿轮Ⅱ左侧，齿轮Ⅰ和齿轮Ⅱ啮合，齿轮Ⅱ和齿条啮合，齿轮Ⅰ上连接有夹板，齿条内设有螺纹槽，螺纹槽内设有螺纹杆，螺纹杆左端设有螺旋杆，螺纹杆右端设有转盘，转盘后端设有转杆，转盘右侧设有铁块，车板右端设有固定板，固定板顶部设有电动绕线轮，电动绕线轮上绕有拉线，固定板左侧设有弹簧，弹簧左端连接有推板，拉线左端与推板右侧连接，推板左侧设有电磁铁Ⅱ，铁块和电磁铁Ⅱ位于同一水平线。

优选地，还包括有刀片，螺旋杆的前后两侧都设有刀片。

工作原理：下水管道堵塞后，人工将小车推动至管道旁，让夹板伸入到与管道内壁接触，启动电动绕线轮逆时针转动，将拉线放出，由于弹簧的弹力作用，推板向左移动，推板将转盘向左推动，带动齿条向左移动，齿条带动后方的齿轮Ⅱ顺时针转动，齿条带动前方的齿轮Ⅱ逆时针转动，后方的齿轮Ⅰ随之逆时针转动，前方的齿轮Ⅰ随之顺时针转动，进而带动前后两夹板向中间摆动，夹板会将管道内的堵塞物夹住。夹住后，将小车拉出，即可将堵塞物拖出，堵塞物拖出后，然后控制电磁铁Ⅱ通电，使电磁铁Ⅱ吸住铁块，启动电动绕线轮顺时针转动，将拉线收回，带动推板和转盘向右移动，进而带动夹板将堵塞物放开，人工将堵塞物清理，然后重复以上操作将管道内的堵塞物全部清理疏通。

如果夹板无法将堵塞物夹住，人工控制电磁铁Ⅱ断电，人工顺时针转动转杆，带动转盘顺时针转动，进而带动螺纹杆沿螺纹槽顺时针转动，带动螺旋杆向左移动，对管道内的堵塞物进行疏松，然后逆时针转动转杆，带动转盘逆时针转动，螺纹杆沿螺纹槽逆时针转动，螺旋杆向右移动，多次重复以上操作，对堵塞物进行充分疏松。堵塞物疏松后则按照上段所述进行疏通。

因为还包括有刀片，螺旋杆的前后两侧都设有刀片，对管道内的堵塞物进行疏松时，刀片可以对堵塞物进行破碎，可以更容易对堵塞物进行疏松。

（3）有益效果

本实用新型达到了省时省力、疏通效率高、操作方便的效果。

附图说明

图1为本实用新型的第一种俯视结构示意图。

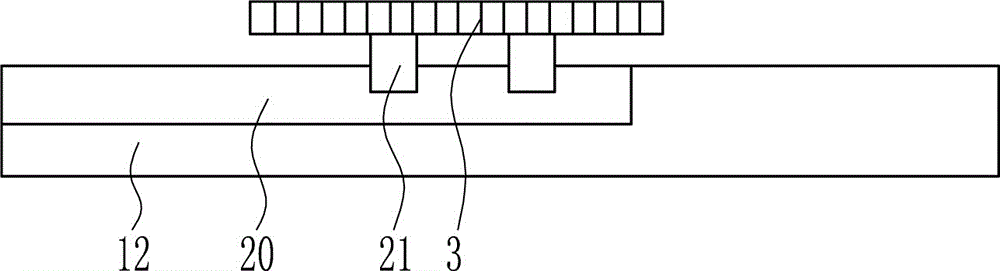

图2为本实用新型的滑轨和滑块的主视结构示意图。

图3为本实用新型的第二种俯视结构示意图。

附图中的标记为：1-齿轮Ⅰ，2-齿轮Ⅱ，3-齿条，4-螺纹槽，5-螺纹杆，6-电磁铁Ⅱ，7-推板，8-固定板，9-电动绕线轮，10-拉线，11-弹簧，12-车板，13-转杆，14-转盘，15-铁块，16-车轮，17-管道，18-夹板，19-螺旋杆，20-滑轨，21-滑块，22-刀片。

具体实施方式

下面结合附图和实施例对本实用新型作进一步的说明。

实施例1

一种城镇用管道疏通装置，如图1-3所示，包括有齿轮Ⅰ1、齿轮Ⅱ2、齿条3、螺纹杆5、电磁铁Ⅱ6、推板7、固定板8、电动绕线轮9、拉线10、弹簧11、车板12、转杆13、转盘14、铁块15、车轮16、夹板18、螺旋杆19、滑轨20和滑块21，车板12底部设有车轮16，车板12左侧中部设有滑轨20，滑轨20上设有滑块21，滑块21顶部连接有齿条3，车板12左侧的前方和后方均设有齿轮Ⅰ1和齿轮Ⅱ2，齿轮Ⅰ1位于齿轮Ⅱ2左侧，齿轮Ⅰ1和齿轮Ⅱ2啮合，齿轮Ⅱ2和齿条3啮合，齿轮Ⅰ1上连接有夹板18，齿条3内设有螺纹槽4，螺纹槽4内设有螺纹杆5，螺纹杆5左端设有螺旋杆19，螺纹杆5右端设有转盘14，转盘14后端设有转杆13，转盘14右侧设有铁块15，车板12右端设有固定板8，固定板8顶部设有电动绕线轮9，电动绕线轮9上绕有拉线10，固定板8左侧设有弹簧11，弹簧11左端连接有推板7，拉线10左端与推板7右侧连接，推板7左侧设有电磁铁Ⅱ6，铁块15和电磁铁Ⅱ6位于同一水平线。

还包括有刀片22，螺旋杆19的前后两侧都设有刀片22。

工作原理：下水管道17堵塞后，人工将小车推动至管道17旁，让夹板18伸入到与管道17内壁接触，启动电动绕线轮9逆时针转动，将拉线10放出，由于弹簧11的弹力作用，推板7向左移动，推板7将转盘14向左推动，带动齿条3向左移动，齿条3带动后方的齿轮Ⅱ2顺时针转动，齿条3带动前方的齿轮Ⅱ2逆时针转动，后方的齿轮Ⅰ1随之逆时针转动，前方的齿轮Ⅰ1随之顺时针转动，进而带动前后两夹板18向中间摆动，夹板18会将管道17内的堵塞物夹住。夹住后，将小车拉出，即可将堵塞物拖出，堵塞物拖出后，然后控制电磁铁Ⅱ6通电，使电磁铁Ⅱ6吸住铁块15，启动电动绕线轮9顺时针转动，将拉线10收回，带动推板7和转盘14向右移动，进而带动夹板18将堵塞物放开，人工将堵塞物清理，然后重复以上操作将管道17内的堵塞物全部清理疏通。

如果夹板18无法将堵塞物夹住，人工控制电磁铁Ⅱ6断电，人工顺时针转动转杆13，带动转盘14顺时针转动，进而带动螺纹杆5沿螺纹槽4顺时针转动，带动螺旋杆19向左移动，对管道17内的堵塞物进行疏松，然后逆时针转动转杆13，带动转盘14逆时针转动，螺纹杆5沿螺纹槽4逆时针转动，螺旋杆19向右移动，多次重复以上操作，对堵塞物进行充分疏松。堵塞物疏松后则按照上段所述进行疏通。

因为还包括有刀片22，螺旋杆19的前后两侧都设有刀片22，对管道17内的堵塞物进行疏松时，刀片22可以对堵塞物进行破碎，可以更容易对堵塞物进行疏松。

以上所述实施例仅表达了本实用新型的优选实施方式，其描述较为具体和详细，但并不能因此而理解为对本实用新型专利范围的限制。应当指出的是，对于本领域的普通技术人员来说，在不脱离本发明构思的前提下，还可以做出若干变形、改进及替代，这些都属于本实用新型的保护范围。因此，本实用新型专利的保护范围应以所附权利要求为准。
