一种预警装置的制作方法

本实用新型涉及预警装置制造技术领域，特别是涉及一种预警装置。

背景技术：

在生活中，随身包括的贵重物品容易被偷，特别是在人员密集的公共场合，给人们带来不必要的财产损失。目前市面上的预警装置，大多是以蓝牙技术为基础，通过设置安全距离实现。这种预警装置存在以下缺点：

首先蓝牙技术工作频率高，受到障碍物的遮挡时，干扰较大；

其次，目前市面上的预警装置多注重于物品超出一定范围(十几或几十米)后的提醒或寻找，若小偷在丢失物品的安全距离内将预警装置扔掉或者损坏，该预警装置的功能就失效了；

第三，虽然其检测距离可以是0到多少米，但是其安全距离的检测多以接收信号的强度来计算出来的，容易受到空气湿度、温度等因素的影响，在短距离时(几厘米或十几厘米)灵敏度不高，而在物品被偷的瞬间，很难发现；

第四，蓝牙预警装置都有主从机的设置，若主设备丢失，从设备不能够继续使用。

综上所述，现有的蓝牙预警装置在主设备丢失的情况下，存在从设备不能继续使用的缺陷。

技术实现要素：

本实用新型提供了一种预警装置。本实用新型提供的技术方案能够解决现有的蓝牙预警装置在主设备丢失的情况下，存在从设备不能继续使用的问题。

本实用新型公开了一种预警装置，该预警装置包括天线模块、中央处理模块、预警模块和电压转换模块；

所述天线模块与所述中央处理模块的天线端口相连接；

所述电压转换模块的输入端与外接电源相连接，所述电压转换模块的输出端与所述与所述中央处理模块的电压输入端口相连接；

所述预警模块的一端与所述外接电源相连接，所述预警模块的另一端与所述中央处理模块的通用输入输出接口相连接。

在上述预警装置中，所述中央处理模块，上电后控制天线模块检测到周围存在特定频率的信号时，向发射该特定频率的信号的主预警装置发送入网连接请求，接收返回的入网连接响应，加入所述主预警装置组建的预警网络；在天线模块检测到周围不存在特定频率的信号时，发射所述特定频率的信号，接收其他预警装置发送的入网连接请求，返回对应的入网连接响应，接受其他的预警装置加入自身组建的预警网络；所述预警模块，用于在退出预警网络时，发出警报。

在上述预警装置中，所述电压转换模块包括：第一电压转换模块和第二电压转换模块；

所述第一电压转换模块的输入端与外接电源相连接，所述第一电压转换模块的输出端与所述中央处理模块的第一电压输入端口相连接；所述第一电压输入端口为所述中央处理模块的通用输入输出接口提供电源输入；

所述第二电压转换模块的输入端与外接电源相连接，所述第二电压转换模块的输出端与所述中央处理模块的第二电压输入端口相连接；所述第二电压输入端口为所述中央处理模块的内核提供电源输入。

在上述预警装置中，所述第一电压转换模块的输出电压为1.8V。

在上述预警装置中，所述第二电压转换模块的输出电压为1.2V。

在上述预警装置中，所述预警装置还包括：三极管；

所述三极管的基极与所述中央处理模块的通用输入输出端相连接；

所述三极管的集电极与所述预警模块的一端相连接；所述三极管的发射极接地。

在上述预警装置中，所述中央处理模块为近磁场通信芯片；

所述天线模块用于发送和接收特定频率的近磁场信号，所述特定频率小于预设阈值频率。

在上述预警装置中，所述中央处理模块控制天线发送的载波频率范围在3～15Mhz。

在上述预警装置中，所述中央处理模块为NXH2280芯片。

由上述可知，本实用新型所公开的技术特征，该预警装置包括天线模块、中央处理模块、预警模块和电压转换模块；所述天线模块与所述中央处理模块的天线端口相连接；所述电压转换模块的输入端与外接电源相连接，所述电压转换模块的输出端与所述与所述中央处理模块的电压输入端口相连接；所述预警模块的一端与所述外接电源相连接，所述预警模块的另一端与所述中央处理模块的通用输入输出接口相连接。通过中央处理模块输入的电信号控制预警模块发出警报。本实用新型提供技术方案能够解决现有的蓝牙预警装置在主设备丢失的情况下，存在从设备不能继续使用的缺陷。

附图说明

图1是本实用新型中一种预警装置的结构示意图；

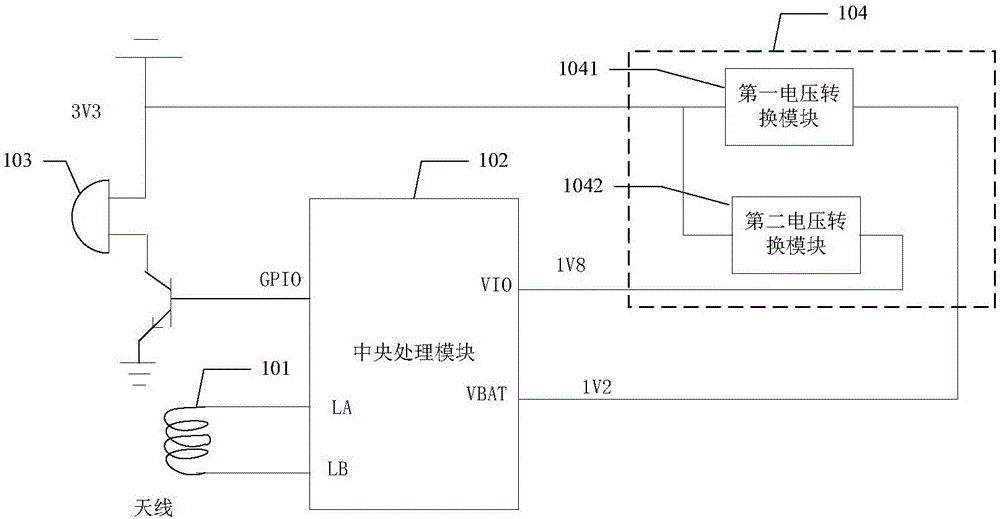

图2是本实用新型中一种预警装置的电路结构示意图。

具体实施方式

为使本实用新型的目的、技术方案和优点更加清楚，下面将结合附图对本实用新型实施方式作还地详细描述。

本实用新型公开了一种预警装置，图1是本实用新型中一种预警装置的结构示意图，图2是本实用新型中一种预警装置的电路结构示意图。参见图1和图2所示。该预警装置包括天线模块101、中央处理模块102、预警模块103和电压转换模块104。

参见图1所示：该预警装置包括天线模块101、中央处理模块102、预警模块103和电压转换模块104。天线模块101与中央处理模块102的天线端口相连接；电压转换模块104的输入端与外接电源相连接，电压转换模块104的输出端与与中央处理模块102的电压输入端口相连接；预警模块103的一端与外接电源相连接，预警模块103的另一端与中央处理模块102的通用输入输出接口相连接。

在本实用新型的一种实施例中，电压转换模块包括：第一电压转换模块1041和第二电压转换模块1042；

第一电压转换模块1041的输入端与外接电源相连接，第一电压转换模块1041的输出端与中央处理模块102的第一电压输入端口相连接；第一电压输入端口为中央处理模块102的通用输入输出接口提供电源输入；

第二电压转换模块1042的输入端与外接电源相连接，第二电压转换模块1042的输出端与中央处理模块102的第二电压输入端口相连接；第二电压输入端口为中央处理模块102的内核提供电源输入。

在本实用新型的一种实施例中，第一电压转换模块104的输出电压为1.8V。

在本实用新型的一种实施例中，第二电压转换模块104的输出电压为1.2V。

在本实用新型的一种实施例中，预警装置还包括：三极管；三极管的基极与中央处理模块102的通用输入输出端相连接；三极管的集电极与预警模块103的一端相连接；三极管的发射极接地。

在本实用新型的一种实施例中，中央处理模块102为近磁场通信芯片；天线模块101用于发送和接收特定频率的近磁场信号，特定频率小于预设阈值频率。

在本实用新型的一种实施例中，中央处理模块102控制天线发送的载波频率范围在3～15Mhz。

在本实用新型的一种实施例中，中央处理模块102为NXH2280芯片。

在本实用新型的一种实施例中，天线模块101，用于接收或发射特定频率的信号；中央处理模块102，用于上电后，在天线模块101检测到周围存在特定频率的信号时，向发射该特定频率的信号的主预警装置发送入网连接请求，接收返回的入网连接响应，加入主预警装置组建的预警网络；在天线模块101检测到周围不存在特定频率的信号时，发射特定频率的信号，接收其他预警装置发送的入网连接请求，返回对应的入网连接响应，接受其他的预警装置加入自身组建的预警网络；预警模块103，用于在退出网络时，发出警报。

在本实用新型的一种实施例，天线模块101用于发送和接收特定频率的近磁场信号，特定频率小于预设阈值频率。在本实用新型的一种具体实施例中，该天线模块101能够在近磁场通信芯片NXH2280芯片的控制下，发射频率范围在3～15MHZ的载波频率。即特定频率的信号，其频率的具体数值能够根据实际情况进行选择。

在本实用新型的上述实施例中，通过采用近磁场通信芯片作为中央处理芯片。其工作的载波频率范围在3～15Mhz，相比较于蓝牙的2.4Ghz的工作频率要低的多，因此受到障碍物的遮挡的干扰要小。因此对于预警装置之间相互检测能够更加准确。

在本实用新型的上述实施例中，通过采用近磁场通信芯片作为中央处理模块102，由于近磁场通信所发送的电磁场信号，能够随着距离的增大射频信号衰减严重，从而能够在主预警装置与次预警装置相距超过20厘米左右，就能检测到物品的丢失，从而实现在物品被丢的瞬间发出警报。

同样的，在本实用新型的上述实施例中，预警模块103可以采用蜂鸣器。

在本实用新型的上述实施例中，通过主预警装置与各个次预警装置相互连接，实现各个预警装置之间的相互检测，因此无论哪个预警装置的丢失，其他预警装置都能及时的检测到，并且其他的预警装置都能实现报警，提高预警效果。

在本申请中的一种实施例中，当主预警装置丢失之后，可以将最早加入预警网络的次预警装置，作为新的主预警装置。由该新的主预警装置发送特定频率的信号，组建新的预警网络，提供主预警装置的功能。这样能保证在主预警装置丢失或者出现其他故障的时候，该预警网络中的其他预警装置中能够切换成主预警装置提供服务。从而保证了在主预警装置丢失的情况下，预警网络还能正常使用。解决了现有技术中，预警网络必须由单个主设备和单个从设备配合使用，以及在主设备或从设备丢失的情况下，导致预警网络不能正常提供服务的缺陷。

在本申请的一种实施例中，预警网络中的某个预警装置丢失时，可以是预警网络中的主预警网络发出警报；和/或，丢失的预警装置发出警报；和/或,其他预警装置发出警报。

在本实用新型的具体实施例中中，参见图2，图1中的中央处理模块102可以具体为恩智浦公司生产的NXH2280芯片，预警模块103可以为蜂鸣器。并且通过第一电压转换器作为电源模块为NXH2280芯片提供电源输入。具体为：第一电压转换器的输出1v8用来给NXH2280的通用输入输出端口供电；第二电压转换器用来个NXH2280的内核供电。

由上述可知，由上述可知，本实用新型所公开的技术特征，该预警装置包括天线模块、中央处理模块、预警模块和电压转换模块；天线模块与中央处理模块的天线端口相连接；电压转换模块的输入端与外接电源相连接，电压转换模块的输出端与与中央处理模块的电压输入端口相连接；预警模块的一端与外接电源相连接，预警模块的另一端与中央处理模块的通用输入输出接口相连接。通过中央处理模块输入的电信号控制预警模块发出警报。本实用新型提供技术方案能够解决现有的蓝牙预警装置在主设备丢失的情况下，存在从设备不能继续使用的缺陷。

以上仅为本实用新型的较佳实施例而已，并非用于限定本实用新型的保护范围。凡在本实用新型的精神和原则之内所作的任何修改、等同替换、改进等，均包含在本实用新型的保护范围内。
