一种组合式扶树装置的制作方法

本发明涉及园林绿化工具技术领域，尤其涉及一种组合式扶树装置。

背景技术：

现有的园林建设中常会涉及到树木移栽，由于有些树苗的根部比较脆弱，根部如果没有处理好，容易受到人为或者风力摇动，导致树木根部不结实或者树木倾斜，树木成活率低，浪费了宝贵的时间和树苗，延缓了土地绿化的时间，因此人们通过一些树木固定辅助装置来防止树木晃动。对于一些已种植多年的树木，也常由于台风等外因而发生倾倒，或者台风来临前需要加固以防止被台风吹倒，都需要进行支撑扶助。现有通常做法是，使用木材锯成四个小木块，用钉子或绳子固定环绕在树干上，下方用多根木条起支撑作用，这种方法效率低、消耗木材多、材料难以回收反复利用且伤害树干；或者用金属代替木材并利用螺栓支架进行固定，但由于土地凹凸不平，金属杆的长度需要根据实际情况进行调整，且角度调节不方便。此外，由于同一树木四周的地面条件可能存在不同，如有些是混凝土或沥青等硬质地面无法插入支撑木条或支撑金属杆来固定，有些是草地或土壤等松软地面可插入支撑木条或支撑金属杆来固定，有必要结合具体的地面条件使用不同的底部固定方法以保证固定牢靠。

技术实现要素：

本发明的目的在于克服现有技术的缺点，提供一种操作简便、便于调整、适用性强、可反复回收利用的组合式扶树装置。

为解决上述技术问题，本发明采用了以下技术措施：包括柔性链条、支架和底座；所述柔性链条由若干链节连接形成，其至少一端设置有锁紧结构；所述锁紧结构为折叠扣，其包括通过转动销连接的第一扣部和第二扣部，所述第一扣部的另一端与所述柔性链条固定，所述第二扣部的另一端与所述第一扣部可紧扣连接或分离；所述支架的上端与所述柔性链条连接，其下端与所述底座可拆卸连接；所述支架包括第一支架和第二支架，两者通过定位珠连接定位，所述支架可伸缩；所述底座的下表面设置有抓地结构。

本发明还可以通过以下技术措施进一步完善：

作为进一步改进，所述支架的上端设置有固定扣，所述固定扣包括形成闭合环的扣体和扣环，所述扣体和扣环之间设置扭簧；按压所述扣环，将所述柔性链条扣入闭合环内，实现所述支架与所述柔性链条连接。

作为进一步改进，所述支架的上端设置为弯钩状，所述弯钩勾住所述柔性链条，实现所述支架与所述柔性链条连接。

作为进一步改进，所述第一支架为实心杆，其下端设置有径向通槽，所述径向通槽的两端安装有所述定位珠，所述定位珠之间通过弹簧连接并被部分突出所述第一支架表面；所述第二支架为与所述第一支架适配的空心杆，其上设置有竖直排列的若干径向通孔，所述径向通孔大小与所述定位珠相适配。

作为进一步改进，所述支架的数量为若干个，并沿树干周向均匀设置或设置在树木倾倒的一侧。

作为进一步改进，所述底座采用橡胶板，所述抓地结构为防滑花纹或胶粘层。

作为进一步改进，所述抓地结构为可插入地面的尖锥，其与所述底座下表面固定连接。

作为进一步改进，所述柔性链条与树干之间可设置柔性保护垫。

作为进一步改进，所述支架和底座的表面涂刷夜光漆。

作为进一步改进，所述柔性链条及支架的材质选用不锈钢或铝材。

与现有技术相比较，本发明具有以下优点：柔性链条可根据树干的大小进行调整，支架与柔性链条连接且长度可伸缩，方便调整支撑角度，底座可拆卸，便于根据不同的底面属性更换不同的底座，适用性强；柔性链条的至少其中一端为折叠扣结构，通过将折叠扣穿过链节后用折叠扣紧固定，操作简单，可快速调整柔性链条环绕周长；支架通过固定扣或弯钩结构，实现与柔性链条快速安装，提高效率。

附图说明

图1是组合式扶树装置的结构使用示意图。

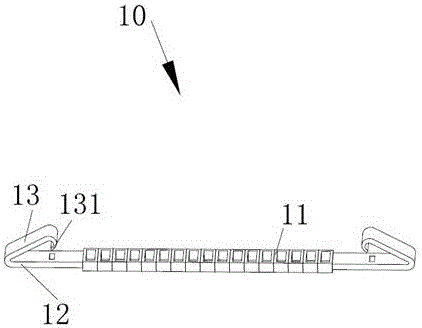

图2是柔性链条的结构示意图。

图3是支架的结构示意图。

图4是其中一种底座的结构示意图。

图5是另一种底座的结构示意图。

具体实施方式

下面结合附图与具体实施方式对本发明作进一步详细描述。

如图1至图5所示，本发明的组合式扶树装置，包括柔性链条10、支架20和底座30。柔性链条10由若干链节11连接形成，其至少一端设置有锁紧结构。在本实施例中，柔性链条10的两端均设置有锁紧结构，固定更牢固。锁紧结构包括与链节11固定连接的折叠扣，折叠扣包括第一扣部12和第二扣部13，第一扣部12和第二扣部13通过转动销连接，第一扣部12的另一端与柔性链条11固定，第二扣部13的另一端设置有扣紧钩131，扣紧钩131可扣紧或与第一扣部12分离。柔性链条10环绕在树干上，并根据树干的大小调整适宜的环绕周长后，将第二扣部13穿过其中一链节11后往回折叠，扣紧钩131紧扣住第一扣部12，从而使柔性链条10锁固在的树干上，锁固快速，要调整柔性链条时，只需用力使扣紧钩131脱离第一扣部12，调节方便。使用柔性链条10结构，对树干损害小。为了进一步保护树干，可在柔性链条10与树干之间设置柔性保护垫。在另一实施例中，锁紧结构为螺栓，将螺栓穿过链节11后，锁紧螺母，实现锁固。

支架20包括第一支架21和第二支架22。第一支架21为实心杆，其下端设置有径向通槽，径向通槽的两端分别装有定位珠211，两定位珠211之间通过弹簧连接，定位珠211部分突出第一支架21的表面。第二支架22为与第一支架21适配的空心杆，其上设置有竖直排列的若干径向通孔221，径向通孔221的大小与定位珠211的突出部分相适配。第一支架21在第二支架22中移动，定位珠211与径向通孔221配合实现定位。需要调整支架20的长度时，只需用力将定位珠211往中间按压，使其与径向通孔221脱离，即可移动。较佳地，第一支架21上可设置多对定位珠结构，互相之间的距离相同，相应的，第二支架22上的径向通孔221之间的距离与定位珠结构的距离相同，可使得支架20更稳定。

第一支架21的上端设置有固定扣，固定扣与第一支架21刚性连接。固定扣包括形成闭合环的扣体212和扣环213，扣体212和扣环213之间设置扭簧，按压扣环213，将柔性链条10扣入闭合环内，实现支架20与柔性链条10的连接。在另一种实施例中，第一支架21的上端设置成弯钩状，直接将弯钩勾住柔性链条10，即可实现连接。由于支架20是连接在柔性链条10上，所以可以很方便地调整支撑角度。支架20的数量为若干个，并沿树干周向均匀设置或设置在树木倾倒的一侧。

第二支架22的下端与底座30可拆卸连接，可通过卡扣结构或者螺纹连接实现。根据地面属性的不同，选用不同的底座。当地面为平整的硬质地面时，底座30选用橡胶板，利用橡胶与地面的摩擦支撑支架20。底座30的下表面上设置防滑花纹31或者胶粘层，使底座30更好地抓地。当地面为泥土时，底座30的下表面刚性连接一向下延伸的尖锥32，尖锥32插入泥土中，实现固定。可更换底座，使得该组合式扶树装置能使用不同的使用环境，适用性强。

由于该组合式扶树装置通常在室外使用，柔性链条10和支架20采用不锈钢材质或铝材，防止风吹雨淋而生锈，延长使用寿命。支架20和底座30的表面可涂刷夜光漆，防止夜间时行人或车辆等发生磕绊或撞击，造成损伤。

以上所述仅为本发明的较佳实施例而已，并不用以限制本发明，凡在本发明的精神和原则之内，所做的任何修改、等同替换、改进等，均应包含在本发明保护的范围之内。
