一种高效玉米剥离机的制作方法

本实用新型涉及玉米剥离机技术领域，尤其涉及一种高效玉米剥离机。

背景技术：

目前，随着人们生活水平的提高，人们对农产品中的玉米采用剥离机对其进行剥皮和脱粒，但是国内剥离设备在市场上虽热种类非常繁多，但是大多结构单调、用途单一，而且对于较潮湿的玉米剥离十分不理想，尤其不能普遍适用于全国各地，许多的剥离设备对于被水打湿的玉米剥皮是十分困难的，即使能够剥离，效果也不甚理想，还会对机器造成很大的磨损，很难对较小的玉米棒子和潮湿的玉米棒子进行脱粒，即使脱离了也会有大量的损失，与此同时，使用不方便，不能很好的满足人们的生产生活需要。

技术实现要素：

本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种高效玉米剥离机。

为了实现上述目的，本实用新型采用了如下技术方案：

一种高效玉米剥离机，包括玉米剥离机本体、滚筒室、玉米预处理室、进料口、主动轴、皮带、支架和出料口，所述玉米剥离机本体的表面安装有进料口，且进料口的左侧安装有滚筒室，所述进料口的下方安装有玉米预处理室，且玉米预处理室的左侧安装有商标，所述玉米预处理室的右侧安装有主动轴，所述主动轴的下方安装有传动轴，且传动轴的下方安装有电动机，所述传动轴的右侧安装有皮带，所述滚筒室的左侧安装有出料口，所述滚筒室的内部安装有螺旋条，所述出料口的下方安装有连杆，所述连杆的下方安装有支架。

优选的，所述滚筒室的右侧安装有传动轴。

优选的，所述主动轴的左侧安装有螺旋条。

优选的，所述玉米预处理室的表面安装有控制按钮，且控制按钮的上方安装有处理器，所述处理器的上方安装有吹风机。

优选的，所述控制按钮的左侧安装有温度传感器，且温度传感器的上方安装有烘干器。

本实用新型中，通过传动轴的右侧安装有皮带，能够带动旋转条对玉米进行剥皮和脱粒，大大的减轻了劳动对人体的负担，符合人们的生活需求，提高了玉米剥离机的实用性，通过控制按钮的左侧安装有温度传感器，且温度传感器的上方安装有烘干器，能够将玉米进行干湿的鉴别，并对湿的玉米进行烘干，避免了玉米剥离不彻底的问题，通过玉米预处理室的内部安装的吹风机，能够很好的将剥离下来的皮吹出出料口，避免了皮对剥离机的影响，使得剥离的速度更加的迅速，能够很好的完成剥离的任务。

附图说明

图1为本实用新型提出的一种高效玉米剥离机结构示意图；

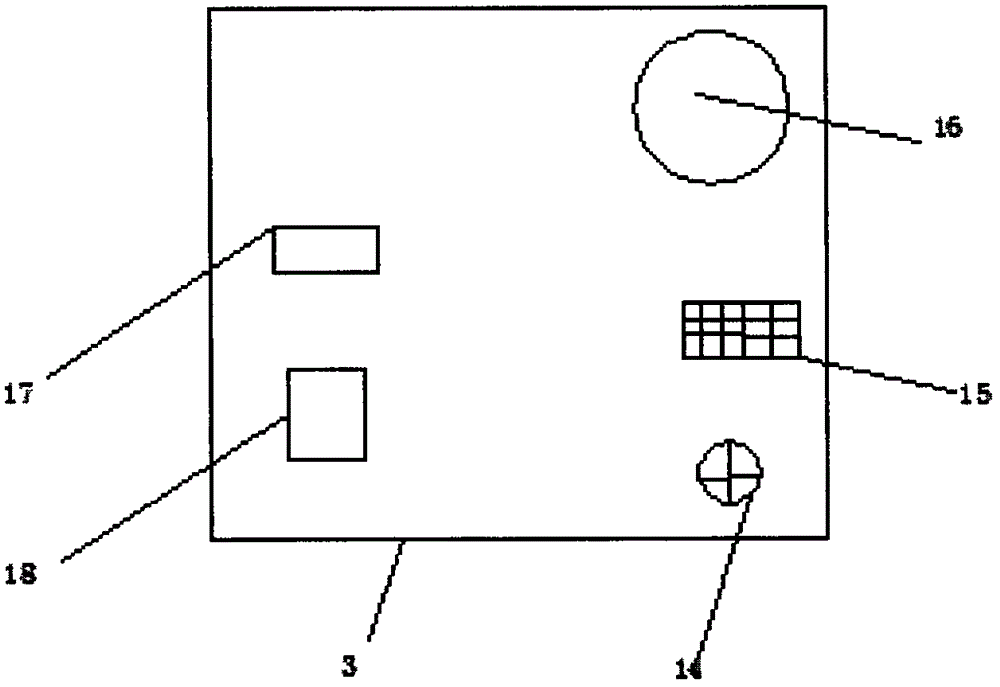

图2为本实用新型提出的一种高效玉米剥离机的内部结构示意图。

图中：1 米剥离机本体、2 滚筒室、3 玉米预处理室、4 进料口、5 主动轴、6 传动轴、7 皮带、8 电动机、9 商标、10 支架、11 连杆、12 螺旋条、13 出料口、14 控制按钮、15 处理器、16 吹风机、17 烘干器、18 温度传感器。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。

参照图1-2，一种高效玉米剥离机，包括玉米剥离机本体1、滚筒室2、玉米预处理室3、进料口4、主动轴5、皮带7、支架10和出料口13，玉米剥离机本体1的表面安装有进料口4，且进料口4的左侧安装有滚筒室2，进料口4的下方安装有玉米预处理室3，且玉米预处理室3的左侧安装有商标9，玉米预处理室3的右侧安装有主动轴5，主动轴5的下方安装有传动轴6，且传动轴6的下方安装有电动机8，传动轴6的右侧安装有皮带7，滚筒室2的左侧安装有出料口13，滚筒室2的内部安装有螺旋条12，出料口13的下方安装有连杆11，连杆11的下方安装有支架10，滚筒室2的右侧安装有传动轴，主动轴5的左侧安装有螺旋条12，玉米预处理室3的表面安装有控制按钮14，且控制按钮14的上方安装有处理器15，处理器15的上方安装有吹风机16，控制按钮14的左侧安装有温度传感器18，且温度传感器18的上方安装有烘干器17。

工作原理：当使用高效剥离机时，旋转控制按钮14，通过进料口4，将物料送入到玉米预处理室3，通过温度传感器18对玉米进行温度识别，将潮湿的玉米通过烘干器17进行烘干处理，通过处理器15可以对温度进行调节，进而可以达到很好的烘干处理，烘干处理后的玉米送入到滚筒室2，通过电动机8上方安装的皮带7带动传动轴6进而带动主动轴5，通过主动轴5带动螺旋条12对玉米进行剥离处理，通过玉米预处理室3内部安装的吹风机16对剥离的皮进行处理，通过出料口13送出剥落的皮。

以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
