一种林业除草剂喷洒装置的制作方法

本发明涉及一种林业机械，特别涉及一种林业除草剂喷洒装置，属于林业机械技术领域。

背景技术：

在林业种植过程中，时常需要除去林内杂草，需要使用都药剂喷洒装置，现有的除草剂喷洒装置，大都是背带式，如果长时间进行喷洒工作，工作人员会消耗大量的体力，且效率较低，如果使用大型的喷洒装置，则难免会将除草剂喷洒到植被上，造成不必要的损失。

技术实现要素：

本发明提出了一种林业除草剂喷洒装置，解决了现有技术中除草剂喷洒装置会耗费大量人力，效率较低，且使用大型的喷洒装置难免会将除草剂喷洒到植被上的问题。

为了解决上述技术问题，本发明提供了如下的技术方案：

本发明一种林业除草剂喷洒装置，包括车架、支架板、药剂箱和控制主机，所述药剂箱的顶部固定连接控制主机，所述药剂箱内部安装有水泵和水压传感器，所述药剂箱一侧设置有药剂添加口，所述车架的顶部连接有推手，所述车架的一端通过销轴连接有活动管，所述活动管设置在支架板表面的第一凹槽内，所述活动管的一端固定连接有总管，所述支架板的底部设置有车轮，所述支架板上固定连接药剂箱，所述药剂箱一侧通过输水管连接总管，所述总管与设置在支架板的第二凹槽通过滑轮滑动连接，所述总管的一侧均匀设置有若干个支管，若干个所述支管的一端均设置有喷雾头，所述控制主机顶部分别设有控制按钮、蜂鸣警报装置和led显示屏，所述控制主机的内部分别设有中央处理器和蓄电池。

作为本发明的一种优选技术方案，若干个所述喷雾头的大小、型号均相同，且若干个所述喷雾头的开口向下。

作为本发明的一种优选技术方案，所述水泵连接输水管，且水泵与输水管之间设置有电动阀。

作为本发明的一种优选技术方案，所述水压传感器设置在药剂箱的底部内壁上。

作为本发明的一种优选技术方案，所述中央处理器分别与控制按钮、蜂鸣警报装置、led显示屏、蓄电池、水泵、电动阀和水压传感器电性连接。

作为本发明的一种优选技术方案，所述推手由防滑橡胶材料制成，所述车轮为万向轮。

本发明所达到的有益效果是：本发明的林业除草剂喷洒装置，通过设置蜂鸣警报装置，配合水压传感器的使用，当药剂箱内药剂不足时，可通过蜂鸣警报装置作出提示，避免水泵烧毁，通过设置喷雾头，且使其开口朝下，避免在喷洒除草剂时同时喷洒到树木，造成不必要的损失，通过设置销轴和滑轮，可增大喷洒面积。

附图说明

附图用来提供对本发明的进一步理解，并且构成说明书的一部分，与本发明的实施例一起用于解释本发明，并不构成对本发明的限制。在附图中：

图1是本发明的主观结构示意图；

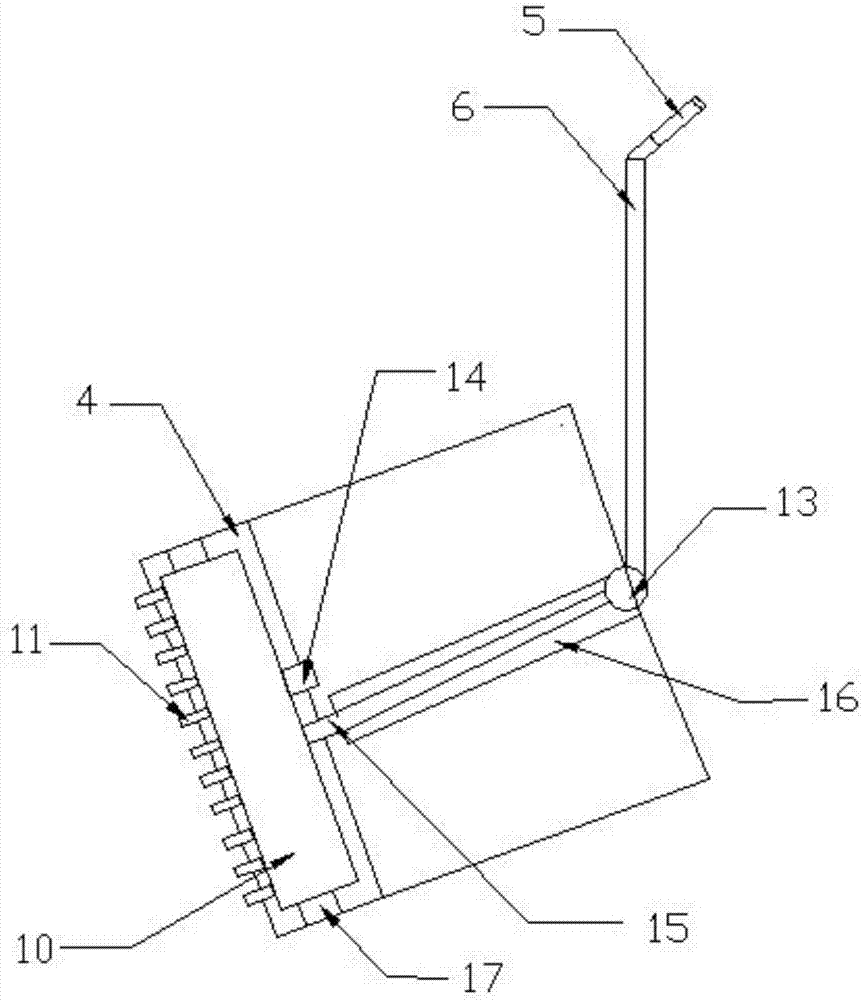

图2是本发明的局部结构示意图；

图3是本发明的运行原理示意图；

图中：1、控制按钮；2、车轮；3、蜂鸣警报装置；4、支架板；5、推手；6、车架；7、led显示屏；8、控住主机；9、药剂添加口；10、总管；11、支管；12、药剂箱；13、销轴；14、输水管；15、活动管；16、第一凹槽；17、第二凹槽。

具体实施方式

以下结合附图对本发明的优选实施例进行说明，应当理解，此处所描述的优选实施例仅用于说明和解释本发明，并不用于限定本发明。

实施例1

如图1-3所示，本发明提供一种林业除草剂喷洒装置，包括车架6、支架板4、药剂箱12和控制主机8，药剂箱12的顶部固定连接控制主机8，药剂箱12内部安装有水泵和水压传感器，药剂箱12一侧设置有药剂添加口9，方便往药剂箱中添加药剂，车架6的顶部连接有推手5，车架6的一端通过销轴13连接有活动管15，所述活动管15设置在支架板4表面的第一凹槽16内，活动管15的一端固定连接有总管10，支架板4的底部设置有车轮2，支架板4上固定连接药剂箱12，药剂箱12一侧通过输水管14连接总管10，总管10与设置在支架板4的第二凹槽17通过滑轮滑动连接，总管10的一侧均匀设置有若干个支管11，若干个支管11的一端均设置有喷雾头，其开口朝下，避免在喷洒除草剂时同时喷洒到树木，控制主机8顶部分别设有控制按钮1、蜂鸣警报装置3和led显示屏7，显示屏7显示药剂箱12内的水位，控制主机3的内部分别设有中央处理器和蓄电池，蓄电池为整个装置提供电能。

具体的，本发明为一种林业除草剂喷洒装置，工作时，推手5可通过销轴13控制活动管15，进而控制总管10，总管10通过滑轮可在第二凹槽17内滑动，增大喷洒面积，防止喷洒过程中留有喷洒不到的间隙，也提高了工作效率，通过设置蜂鸣警报装置3，配合水压传感器的使用，当药剂箱12内药剂不足时，可通过蜂鸣警报装置3作出提示，避免水泵烧毁，通过设置喷雾头，且使其开口朝下，避免在喷洒除草剂时同时喷洒到树木，造成不必要的损失，使用方便，通过使用防滑橡胶材料制作推手5，避免在移动时滑手，使用方便，车轮2为万向轮，可以灵活控制方向，节省体力。

若干个喷雾头的大小、型号均相同，且若干个所述喷雾头的开口向下，避免在喷洒除草剂时同时喷洒到树木，造成不必要的损失。

水泵连接输水管14，且水泵与输水管14之间设置有电动阀，为除草剂的喷出提供动力。

水压传感器设置在药剂箱12的底部内壁上，当药剂箱12的药物不足时，能及时感应，及时做出处理，防止水泵烧坏。

中央处理器分别与控制按钮1、蜂鸣警报装置3、led显示屏7、蓄电池、水泵、电动阀和水压传感器电性连接，当水压传感器感应到药剂箱12内药剂不足时，会把信息传递给中央处理器，中央处理器控制蜂鸣警报装置发出警报，控制按钮1做出处理，避免水泵烧坏。

本发明的林业除草剂喷洒装置，通过设置蜂鸣警报装置3，配合水压传感器的使用，当药剂箱12内药剂不足时，可通过蜂鸣警报装置3作出提示，避免水泵烧毁，通过设置喷雾头，且使其开口朝下，避免在喷洒除草剂时同时喷洒到树木，造成不必要的损失，通过设置销轴13和滑轮，可增大喷洒面积。

最后应说明的是：以上所述仅为本发明的优选实施例而已，并不用于限制本发明，尽管参照前述实施例对本发明进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换。凡在本发明的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本发明的保护范围之内。

技术特征：

技术总结
本发明公开了一种林业除草剂喷洒装置，包括车架、支架板、药剂箱和控制主机，所述药剂箱内部安装有水泵和水压传感器，所述车架的一端通过销轴连接有活动管，所述活动管的一端固定连接有总管，所述支架板上固定连接药剂箱，所述药剂箱一侧通过输水管连接总管，所述总管与设置在支架板的第二凹槽通过滑轮滑动连接，所述总管的一侧均匀设置有若干个支管，若干个所述支管的一端均设置有喷雾头；通过设置蜂鸣警报装置，配合水压传感器的使用，当药剂箱内药剂不足时，可通过蜂鸣警报装置作出提示，避免水泵烧毁，通过设置喷雾头，且使其开口朝下，避免在喷洒除草剂时同时喷洒到树木，造成不必要的损失，通过设置销轴和滑轮，可增大喷洒面积。
