一种收割机风门自锁装置的制作方法

本实用新型涉及一种农业机械，更确切地说，是一种收割机风门自锁装置。

背景技术：

在收割机的后方一般设有一个风门，专用用于卸料。在风门上设有一个阀板，一般为手动操作。现有的阀板采用一对长弹簧进行固定，长弹簧始终需要承载阀板的重量，极容易发生疲劳。

技术实现要素：

本实用新型主要是解决现有技术所存在的技术问题，从而提供一种收割机风门自锁装置。

本实用新型的上述技术问题主要是通过下述技术方案得以解决的：

一种收割机风门自锁装置，其特征在于，所述的收割机风门自锁装置包含一风门主轴，所述的风门主轴的尾部设有一操作手柄，所述的风门主轴上设有一自锁柱和一自锁突出，所述的自锁柱的侧壁上设有一定位弹簧孔，所述的自锁柱上套接有一自锁套筒，所述的自锁套筒的外部套接有一个自锁扭簧，所述的自锁套筒包含一“C”字形的套筒主体，所述的套筒主体的侧壁上设有一定位缺口，所述的自锁扭簧的一端设有一向内弯曲的前卡头，所述的自锁扭簧的另一端设有一向外弯曲的后卡头，所述的前卡头与所述的定位缺口相配合，所述的后卡头与所述的自锁突出相配合。

作为本实用新型较佳的实施例，所述的套筒主体的侧壁上设有若干定位突出。

作为本实用新型较佳的实施例，所述的自锁套筒为不锈钢制成。

本实用新型的收割机风门自锁装置具有以下优点：使用时，当使用者扳动操作手柄后，风门主轴转动，从而驱动风门主轴末端的阀板进行开启。一旦使用者松开操作手柄，在自锁扭簧的作用下，整个风门主轴快速复位，将风门关闭。由于自锁扭簧不再承受阀板的重量，可靠性好，使用寿命长，同时还节约了安装空间。该收割机风门自锁装置结构简单，效果明显，成本低廉，实用性强。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

图1为本实用新型的收割机风门自锁装置的立体结构示意图；

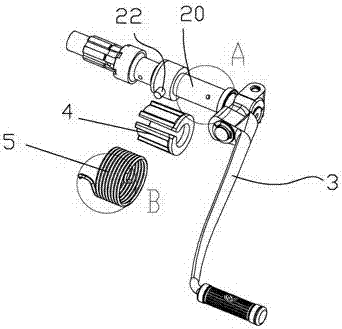

图2为图1中的收割机风门自锁装置的立体结构分解示意图；

图3为图2中的收割机风门自锁装置的A区域的细节放大示意图；

图4为图2中的收割机风门自锁装置的B区域的细节放大示意图；

图5为图2中的收割机风门自锁装置的自锁套筒的立体结构示意图；

其中，

1、收割机风门自锁装置；2、风门主轴；20、自锁柱；21、定位弹簧孔；22、自锁突出；3、操作手柄；4、自锁套筒；41、套筒主体；42、定位缺口；43、定位突出；5、自锁扭簧；51、前卡头；52、后卡头。

具体实施方式

下面结合附图对本实用新型的优选实施例进行详细阐述，以使本实用新型的优点和特征能更易于被本领域技术人员理解，从而对本实用新型的保护范围做出更为清楚明确的界定。

如图1至图5所示，该收割机风门自锁装置1包含一风门主轴2，该风门主轴2的尾部设有一操作手柄3，该风门主轴2上设有一自锁柱20和一自锁突出22，该自锁柱20的侧壁上设有一定位弹簧孔21，该自锁柱20上套接有一自锁套筒4，该自锁套筒4的外部套接有一个自锁扭簧5，该自锁套筒4包含一“C”字形的套筒主体41，该套筒主体41的侧壁上设有一定位缺口42和若干定位突出43，该自锁扭簧5的一端设有一向内弯曲的前卡头51，该自锁扭簧5的另一端设有一向外弯曲的后卡头52，该前卡头51与该定位缺口42相配合，该后卡头52与该自锁突出22相配合。

该自锁套筒4为不锈钢制成。

使用时，如图1和图2所示，当使用者扳动操作手柄3后，风门主轴2转动，从而驱动风门主轴末端的阀板进行开启。一旦使用者松开操作手柄3，在自锁扭簧5的作用下，整个风门主轴2快速复位，将风门关闭。由于自锁扭簧5不再承受阀板的重量，可靠性好，使用寿命长，同时还节约了安装空间。

该收割机风门自锁装置结构简单，效果明显，成本低廉，实用性强。

不局限于此，任何不经过创造性劳动想到的变化或替换，都应涵盖在本实用新型的保护范围之内。因此，本实用新型的保护范围应该以权利要求书所限定的保护范围为准。
