新型生物营养液培育装置的制作方法

本实用新型涉及一种新型生物营养液培育装置。

背景技术：
：

生物营养液是替代土地种植的主要原料，培育生物营养液的关键在于浓度的配比，温度的控制以及酸碱度的调节，这些项目的完成都需要有一个相应的培育装置，现有的烧瓶结构过于简单，使用效果不佳。

技术实现要素：
：

本实用新型的目的是提供一种能够控制温度、配比，使用方便灵活的新型生物营养液培育装置。

上述的目的通过以下的技术方案实现：

一种新型生物营养液培育装置，其组成包括:透明玻璃器皿，所述的透明玻璃器皿的顶部连接金属外延，所述的金属外延开有内环形凹槽和外环形凹槽，所述的内环形凹槽连接密封圈，所述的外环形凹槽连接下磁环，所述的透明玻璃器皿通过合页连接透明翻盖，所述的透明翻盖连接金属外延圈，所述的金属外延圈开有内环槽和外环槽，所述的内环槽连接密封圈，所述的外环槽连接上磁环，所述的上磁环吸合所述的下磁环固定、所述的透明玻璃器皿与所述的透明翻盖的连接，所述的透明翻盖连接手柄，所述的内环形凹槽与所述的内环槽对接时、所述的密封圈相互贴合密封，所述的透明玻璃器皿开有一组入料口、酸碱度调节孔、测温孔、出液口。

所述的新型生物营养液培育装置，所述的入料口连接透明入料管，所述的透明入料管连接透明装料器，所述的酸碱度调节孔连接透明酸碱度调节管，所述的透明酸碱度调节管连接密封堵，所述的出液口连接出液管，所述的出液管连接控制阀，所述的出液管连接密封盖，所述的测温孔连接透明插管，所述的透明插管内插入温度计，所述的透明插管连接外盖密封堵。

所述的新型生物营养液培育装置，所述的透明玻璃器皿的底部连接加热腔体，所述的加热腔体内装有加热管，所述的加热管连接控温器，所述的控温器连接电源，所述的控温器连接在所述的加热腔体的外部。

有益效果：

1.本实用新型的控温器能够根据需要进行调整加热的温度，控制加热温度方便、准确；温度计能够准确地测出透明玻璃器皿内的温度，使用效果好。

本实用新型的加热腔体与透明玻璃器皿不相通，使加热管不会接触到生物营养液，使加热管不会出现不安全的爆裂现象，使用非常的安全。

本实用新型采用的透明玻璃器皿透明度好，方便观察内部的反应现象，透明翻盖与透明玻璃器皿之间进行了密封，不会浪费加热的温度，并且提高了安全性。

本实用新型的入料口、酸碱度调节孔、测温孔、出液口分别进行操作，不会出现混乱的现象，工作时条理清楚，使用方便。

附图说明：

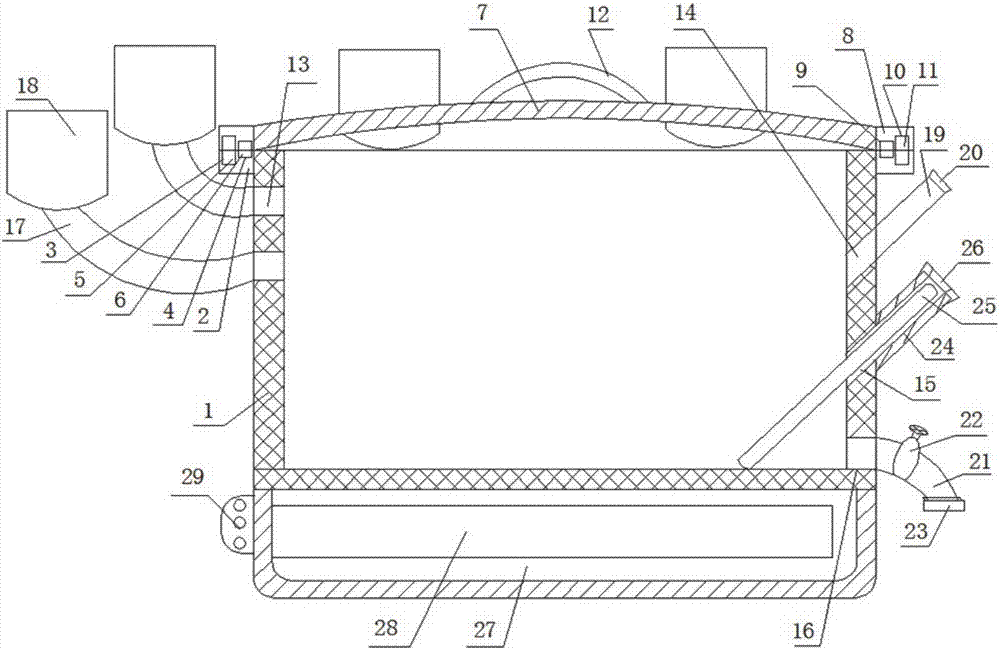

附图1是本产品的结构示意图。

具体实施方式：

下面将结合本实用新型的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述。

实施例1：

一种新型生物营养液培育装置，其组成包括:透明玻璃器皿1，所述的透明玻璃器皿的顶部连接金属外延2，所述的金属外延开有内环形凹槽3和外环形凹槽4，所述的内环形凹槽连接密封圈5，所述的外环形凹槽连接下磁环6，所述的透明玻璃器皿通过合页连接透明翻盖7，所述的透明翻盖连接金属外延圈8，所述的金属外延圈开有内环槽9和外环槽10，所述的内环槽连接密封圈，所述的外环槽连接上磁环11，所述的上磁环吸合所述的下磁环固定、所述的透明玻璃器皿与所述的透明翻盖的连接，所述的透明翻盖连接手柄12，所述的内环形凹槽与所述的内环槽对接时、所述的密封圈相互贴合密封，所述的透明玻璃器皿开有一组入料口13、酸碱度调节孔14、测温孔15、出液口16。

所述的入料口连接透明入料管17，所述的透明入料管连接透明装料器18，所述的酸碱度调节孔连接透明酸碱度调节管19，所述的透明酸碱度调节管连接密封堵20，所述的出液口连接出液管21，所述的出液管连接控制阀22，所述的出液管连接密封盖23，所述的测温孔连接透明插管24，所述的透明插管内插入温度计25，所述的透明插管连接外盖密封堵26。

所述的透明玻璃器皿的底部连接加热腔体27，所述的加热腔体内装有加热管28，所述的加热管连接控温器29，所述的控温器连接电源，所述的控温器连接在所述的加热腔体的外部。控温器为购买产品。

工作原理：

沿着透明入料管将需要的各种原料装入透明玻璃器皿，根据需要调整好控温器，连接电源进行加温，待温度加热到调整的要求时，用温度计测量透明玻璃器皿内的温度是否达到了要求，然后打开控制阀放出一点培养好的生物营养液进行检测，如果需要在沿着透明酸碱度调节管加入酸碱度调节剂，进行酸碱度的调节，直至制成合格的生物营养液。
