一种细胞液氮储存装置的制作方法

本实用新型涉及一种细胞存储设备，具体是一种细胞液氮储存装置。

背景技术：

现有的低温存储设备多采用液氮罐的形式进行存储，在生物医学领域内的疫苗、菌毒种、细胞以及器官，都可以放置于液氮罐中，长期活性保存，需要使用时，取出解冻复温即可使用。普通的液氮罐结构为罐体内布置一个固定内胆，罐体及内胆顶部中心开有放置口，内胆内放置有多个带提杆的提桶，生物细胞等放置在提桶内，通过在放置口提拉提杆进行提桶放置操作，为了保温效果，放置口一般比较小，造成内部放置空间小，并且放置操作都在放置口对应下方操作，操作不方便，容易碰撞其他的提桶，对存放效果造成影响。

技术实现要素：

本实用新型的目的在于提供一种增加放置能力，提高使用安全性的细胞液氮储存装置，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：

一种细胞液氮储存装置，包括外胆、内胆、放置口、密封盖、补液系统控制盒、液位温度检测控制仪和底座；所述底座的下侧安装有滚轮，外胆固定在底座上，内胆位于外胆内，在外胆与内胆之间形成空腔，在外胆和内胆之间的空腔中装填有液氮；所述外胆的顶部安装有补液系统控制盒和液位温度检测控制仪；所述内胆内的底部安装有水平的支撑板，支撑板的下侧安装有若干个弹簧，弹簧的下端固定在内胆的底部，上端固定连接在支撑板的下表面；在所述支撑板的上表面中心位置上竖直安装有轴承，轴承内插入有竖直的调节杆，调节杆与支撑板转动连接，调节杆的上端竖直向上穿出外胆，在调节杆的上端固定安装有调节把手；所述支撑板的上方依次设置有第一放置板、第二放置板；第一放置板为圆形结构，第一放置板的中心轴与支撑板的中心轴重合，且调节杆位于第一放置板的中心轴上，调节杆与第一放置板固定连接；所述第二放置板为长方形板，在第二放置板与调节杆的连接处设有套筒，调节杆穿过套筒，套筒绕调节杆转动；在所述外胆的顶部上开设有放置口；所述外胆的外侧壁上套设有气囊，气囊上安装有充气嘴。

进一步的：所述外胆为绝热材料，内胆为导热材料。

进一步的：所述第一放置板与第二放置板之间的距离为200～400mm。

进一步的：所述放置口上盖设有密封盖。

进一步的：所述气囊的厚度为60～100mm。

与现有技术相比，本实用新型的有益效果是：本实用新型通过调节杆能够提拉支撑板以及放置板，便于从放置口防止细胞盛放器皿，第一放置板能够跟随调节杆转动，第二放置板能够绕调节杆转动，使内部形成双层结构，放置更多的细胞，增加了内部放置能力，减震弹簧减小移动造成的颠簸对放置板的影响，保护细胞，使其安全稳定运输；在运输的过程中，当侧壁上受到撞击，利用气囊能够减弱撞击，保护外胆，也能够避免对行人造成伤害，提高使用安全性。

附图说明

图1为一种细胞液氮储存装置的结构示意图。

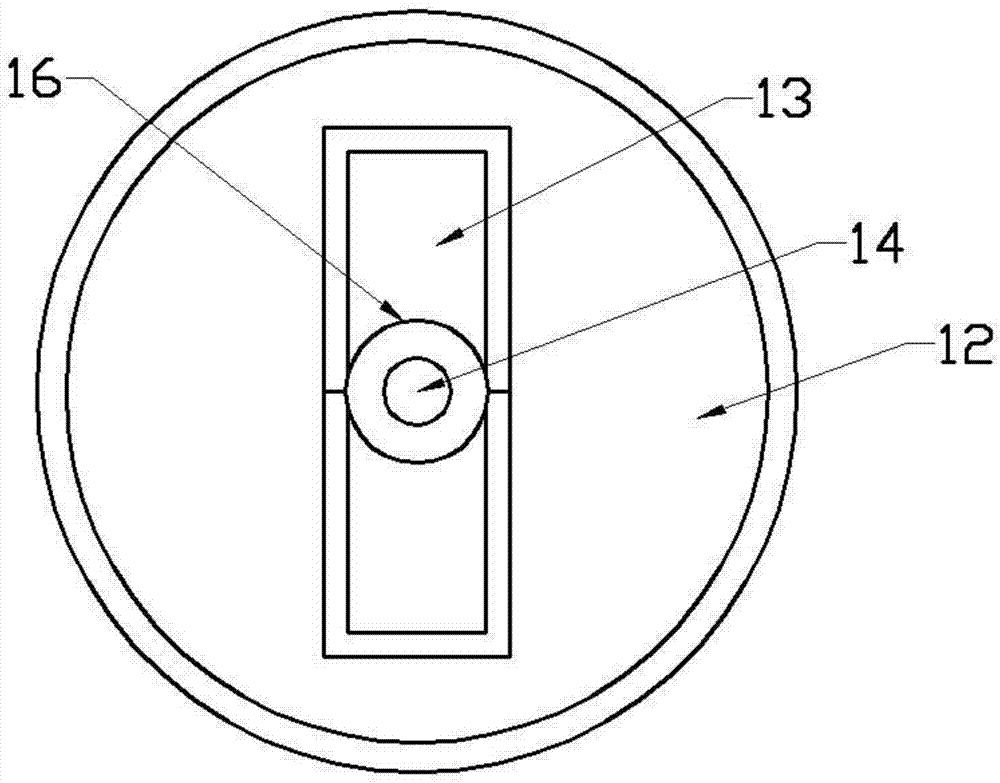

图2为一种细胞液氮储存装置中内胆内部俯视示意图。

图中：1-外胆，2-内胆，3-放置口，4-密封盖，5-补液系统控制盒，6-液位温度监测控制仪，7-底座，8-滚轮，9-支撑板，10-减震弹簧，11-轴承，12-第一放置板，13-第二放置板，14-调节杆，15-调节把手，16-套筒，17-气囊，18-充气嘴。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图，本实用新型实施例中，一种细胞液氮储存装置，包括外胆1、内胆2、放置口3、密封盖4、补液系统控制盒5、液位温度检测控制仪6和底座7；所述底座7的下侧安装有滚轮8，使装置移动方便，外胆1固定在底座7上，内胆2位于外胆1内，外胆1为绝热材料，避免与外界换热，内胆2为导热材料，例如铜，在外胆1与内胆2之间形成空腔，在外胆1和内胆2之间的空腔中装填有液氮，使内胆2中保持低温；所述外胆1的顶部安装有补液系统控制盒5和液位温度检测控制仪6，用于控制内部温度；所述内胆2内的底部安装有水平的支撑板9，支撑板9的下侧安装有若干个弹簧10，弹簧10的下端固定在内胆2的底部，上端固定连接在支撑板9的下表面，用于对支撑板9进行支撑，使放置板9下落时减弱振动，保证安全放置细胞盛放器皿；在所述支撑板9的上表面中心位置上竖直安装有轴承11，轴承11内插入有竖直的调节杆14，调节杆14与支撑板9转动连接，调节杆14的上端竖直向上穿出外胆1，在调节杆14的上端固定安装有调节把手15，用于操作调节杆14，例如转动、向上提拉等；所述支撑板9的上方依次设置有第一放置板12、第二放置板13；第一放置板12为圆形结构，第一放置板12的中心轴与支撑板9的中心轴重合，且调节杆14位于第一放置板12的中心轴上，调节杆14与第一放置板12固定连接，通过调节杆14的转不动使第一放置板12也能够转动；所述第二放置板13为长方形板，在第二放置板13与调节杆14的连接处设有套筒16，调节杆14穿过套筒16，套筒16绕调节杆14转动，从而使第二放置板13也能够转动；所述第一放置板12与第二放置板13之间的距离为200～400mm；在所述外胆1的顶部上开设有放置口3，放置口3上盖设有密封盖4，便于通过放置口3放置细胞盛放器皿；所述外胆1的外侧壁上套设有气囊17，气囊17的厚度为60～100mm，气囊17上安装有充气嘴18，便于充放内部气体，气囊17使装置在移动时避免与外界撞击，保护装置，也能够避免使内部器皿撞击而滑动。

使用时，将密封盖4打开，向上拉动调节把手15，通过放置口3将细胞盛放器皿放置在第一放置板12上或者第二放置板13上，通过转动调节把手15使第一放置板12上能够放置的位置增大，第二放置板13能够绕调节杆14转动，并且配合其长方形板状结构，能够在第二放置板13上放置细胞盛放器皿，增加了内部放置能力，放置结束后，缓慢放下调节把手15，便可以在减震弹簧10的作用下安全稳定复位，盖上密封盖4，便完成细胞盛放器皿的放置，移动时，由于内部的减震弹簧10的作用，减小移动造成的颠簸对放置板的影响，保护细胞，使其安全稳定运输；在运输的过程中，当侧壁上受到撞击，利用气囊17能够减弱撞击，保护外胆1，也能够避免对行人造成伤害，提高使用安全性。

对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
