一种节能环保茶叶烘干机的制作方法

本实用新型涉及茶叶加工机械技术领域，具体为一种节能环保茶叶烘干机。

背景技术：

茶叶烘干机是一种用来将新鲜的茶叶烘干的机械设备，目前一些茶叶烘干机多多都是安装在厂房内，不易移动，不能进行就地烘干，采摘的茶叶在运输途中容易枯黄干燥，而且没有安装净化装置，由于茶叶在烘干的过程中容易产生化学反应，排出的气体不仅会对人体造成伤害，而且会污染空气，另外，现有的烘干机大部分都是利用煤炭、柴油等作为原料，给烘干机提供热能，烘干成本相当大，而且烘干过程中对环境会产生较大的污染，还有一部分烘干机采用电能提供热能，虽然对环境没有污染，但是长期的单一的使用电能，烘干成本也非常之大。

技术实现要素：

本实用新型的目的在于提供一种节能环保茶叶烘干机，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种节能环保茶叶烘干机，包括烘烤箱、热风机箱、净化装置和太阳能电池板，所述热风机箱顶部与烘烤箱底部固定连接，且热风机箱底部安装有万向轮，热风机箱内部安装有热风机，热风机箱顶部设有均匀分布的通风孔，所述烘烤箱内部活动插接有3个烘烤托盘，烘烤箱左右两侧分别通过合页连接有箱门，所述箱门前表面设置温度显示器和操控键，且温度显示器位于操控键上侧，所述烘烤箱顶部内侧安装有温度传感器，烘烤箱顶部右侧安装有电池箱，所述电池箱前侧面安装有电源指示灯，电池箱内部安装有蓄电池，所述蓄电池通过导线连接有逆变器，且逆变器安装在电池箱内壁上，所述电池箱顶部安装有伸缩杆，且伸缩杆顶端设置有太阳能电池板，所述烘烤箱顶部左侧设有排气口，且排气口上设置有净化装置，所述太阳能电池板的输出端与逆变器的输入端电性连接，所述逆变器的输出端与蓄电池的输入端电性连接，所述蓄电池的输出端分别与电源指示灯的输入端、温度传感器的输入端和PLC控制器的输入端电性连接，所述温度传感器的输出端分别与温度显示器的输入端和PLC控制器的输入端电性连接，所述PLC控制器的输出端与热风机的输入端电性连接。

优选的，所述烘烤托盘顶部设置有网状烘板，且烘烤托盘前侧面设置有条形把手。

优选的，所述万向轮设有4个，且每个万向轮上均安装有锁紧装置。

优选的，所述净化装置顶部设置有出气口，且出气口底部设置有过滤器。

优选的，所述伸缩杆上设置有调节手柄。

优选的，所述箱门上设置有推拉把手。

与现有技术相比，本实用新型的有益效果是：该节能环保茶叶烘干机，通过在热风机箱底部安装有的万向轮，搬运和移动使用方便，方便工作人员将烘干机移动到加工场所，通过在万向轮上安装有的锁紧装置，能够将万向轮锁住，增加了使用的稳定性，防止在使用过程中由于万向轮的移动而造成的不便，通过在热风机箱顶部设有的若干个均匀分布的通风孔，方便热风机加热后的空气通过通风孔进入烘烤箱内，通过在烘烤托盘顶部设置有的网状烘板，使进入烘烤箱内的热空气能够均匀的对摆放在烘烤托盘上的茶叶进行均匀加热烘干，烘干效果更好，通过在烘烤箱顶部内侧安装有的温度传感器和在箱门前侧面设置有的PLC控制器协同工作，使用时，可以通过PLC控制器上的操控键设定最高加工温度，而且PLC控制器能够实现对热风机的自动化控制，温度传感器能够实时监测烘烤箱内部的温度，当温度传感器检测到烘烤箱内的温度高于设定温度值时，PLC控制器自动控制热风机关闭，当烘烤箱内的温度低于设定的温度值时，PLC控制器自动控制热风机开启，如此循环工作，使得烘烤箱的内部始终处于一个合适的温度范围内，能够更好的控制茶叶的烘干的程度，可以避免茶叶烘干过度，而导致茶叶的质量下降，大大的提高了茶叶烘干机的烘干效率，智能化程度较高，通过在烘烤箱的排气口上设置有的净化装置，能够将茶叶烘干过程中产生的有害气体进行过滤和净化，及保护了环境，又避免了有害气体排放对人体造成的危害，通过在伸缩杆顶端安装有的太阳能电池板，能够有效的利用太阳能，并通过逆变器转换成电能存储到蓄电池中，供给整个装置工作所需的电能，不但减少了运作成本，而且避免了产生工业污染。

附图说明

图1为本实用新型结构示意图；

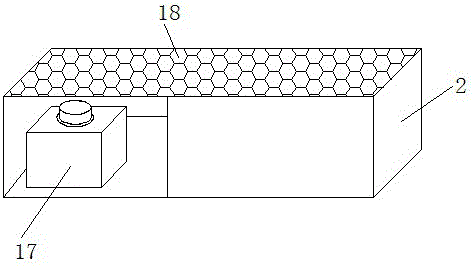

图2为本实用新型的热风机箱结构示意图；

图3为本实用新型的净化装置结构示意图；

图4为本实用新的烘烤托盘结构示意图；

图5为本实用新型的电池箱内部板结构示意图；

图6为本实用新的电路原理框图。

图中：1烘烤箱、2热风机箱、3PLC控制器、4操控键、5温度显示器、6电池箱、7电源指示灯、8伸缩杆、9太阳能电池板、10净化装置、11排气口、12温度传感器、13烘烤托盘、14箱门、15万向轮、16锁紧装置、17热风机、18通风孔、19出气口、20过滤器、21网状烘板、22条形把手、23蓄电池、24逆变器。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-6，本实用新型提供一种技术方案：一种节能环保茶叶烘干机，包括烘烤箱1、热风机箱2、净化装置10和太阳能电池板9，热风机箱2顶部与烘烤箱1底部固定连接，且热风机箱2底部安装有万向轮15，热风机箱2内部安装有热风机17，热风机箱2顶部设有均匀分布的通风孔18，烘烤箱1内部活动插接有3个烘烤托盘13，烘烤箱1左右两侧分别通过合页连接有箱门14，箱门14前表面设置温度显示器5和操控键4，且温度显示器5位于操控键4上侧，烘烤箱1顶部内侧安装有温度传感器12，烘烤箱1顶部右侧安装有电池箱6，电池箱6前侧面安装有电源指示灯7，电池箱6内部安装有蓄电池23，蓄电池23通过导线连接有逆变器24，且逆变器24安装在电池箱6内壁上，电池箱6顶部安装有伸缩杆8，且伸缩杆8顶端设置有太阳能电池板9，烘烤箱1顶部左侧设有排气口11，且排气口11上设置有净化装置10，太阳能电池板9的输出端与逆变器24的输入端电性连接，逆变器24的输出端与蓄电池23的输入端电性连接，蓄电池23的输出端分别与电源指示灯7的输入端、温度传感器12的输入端和PLC控制器3的输入端电性连接，温度传感器12的输出端分别与温度显示器5的输入端和PLC控制器3的输入端电性连接，PLC控制器3的输出端与热风机17的输入端电性连接，烘烤托盘13顶部设置有网状烘板21，且烘烤托盘13前侧面设置有条形把手22，万向轮15设有4个，且每个万向轮15上均安装有锁紧装置16，净化装置10顶部设置有出气口19，且出气口19底部设置有过滤器20，伸缩杆8上设置有调节手柄，箱门14上设置有推拉把手。

工作原理：太阳能电池板9吸收太阳能，并通过逆变器24将太阳能转换成电能存储到蓄电池23中，为整个烘干机工作提供所需的电能，使用时，打开箱门14，通过条形把手22将烘烤托盘13拉出，将需要烘干的茶叶均匀的铺放在网状烘板21上，再将烘烤托盘13推入烘烤箱1内，关上箱门14，通过PLC控制器3上的操控键4启动热风机17，热风机17对周围的空气进行加热，加热后的热空气通过热风机箱2顶部的通风孔18进入烘烤箱1内，对铺放在烘烤托盘13内的茶叶进行加热烘干，在加热烘干过程中，可以通过在 PLC控制器3上的操控键4设定最高加工温度，温度传感器12能够实时检测烘烤箱1内部的温度，并将检测到的温度信号传递给温度显示器5和PLC控制器3，温度显示器5将接受的温度信号以数字的形式显示出来，当温度传感器12检测到烘烤箱1内的温度高于设定温度值时，PLC控制器3自动控制热风机17关闭，当烘烤箱1内的温度低于设定的温度值时，PLC控制器3自动控制热风机17开启，如此循环工作，使得烘烤箱1的内部始终处于一个合适的温度范围内，能够更好的控制茶叶的烘干的程度。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
