一种罗非鱼去皮用固定装置的制作方法

本实用新型涉及鱼加工技术领域，具体为一种罗非鱼去皮用固定装置。

背景技术：

罗非鱼片产品已经成为某些水产企业的主导品种，在出口贸易中有一定的影响力，所以建立罗非鱼绿色生产计划，重点抓好国家无公害绿牌生产基地。几年来，某些水产企业加强渔业与科技部门紧密合作，充分利用自身优势，做好服务牌工作。罗非鱼在加工时需要很多步骤才能完成，其中对罗非鱼的去皮这一环节要求很高，但是其中在去皮时需要注意很多问题，比如：

在去皮时，一般采用去皮机，操作时工作人员都是用手直接将鱼片有皮的一面小心的放在去皮机的刃口上，但是手工，容易导致工作人员的手受到伤害，而且去皮效果不好。

技术实现要素：

本实用新型的目的在于提供一种罗非鱼去皮用固定装置，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种罗非鱼去皮用固定装置，包括支撑板，所述支撑板的底部两侧固定安装有支撑腿，所述支撑腿的底部固定安装有缓冲装置，所述支撑腿的顶部一侧固定安装有控制器，所述支撑腿的顶部另一侧固定安装有支座，所述支座上通过转轴活动连接有压杆，所述压杆远离支座的一端固定连接有把手，所述压杆上开设有滑动槽，所述滑动槽内设有与其相适配的移动杆，所述移动杆上活动连接有支柱，所述支柱的底部贯穿支撑板并延伸至其下方，所述支柱的底部固定连接有夹持装置，所述夹持装置的底部开设有吸附槽，所述吸附槽的内壁上设有吸盘，所述夹持装置的内腔顶部固定安装有微型吸气泵，所述微型吸气泵的输气口通过管道连接有主支管，所述主支管的底部连通有分支管，所述分支管的底部贯穿夹持装置并延伸至吸附槽内，所述吸附槽的两侧内壁安装有限位板，所述支撑板上且位于控制器与支柱之间贯穿设有立杆，所述立杆的顶部设有顶托，所述立杆的底部固定连接有限位块，所述限位块顶部通过复位弹簧与支撑板的底部固定连接，所述控制器与微型吸气泵电连接。

优选的，所述缓冲装置包括外壳，所述外壳的内部设有隔板，所述隔板的顶部设有缓冲弹簧，且缓冲弹簧的顶部与外壳内壁固定连接，所述隔板的底部与外壳内壁之间设有缓冲球。

优选的，所述支撑板上开设有供支柱移动的通孔。

优选的，所述把手设有防滑套，且防滑套上设有防滑纹。

与现有技术相比，本实用新型的有益效果是：该罗非鱼去皮用固定装置，结构简单且使用方便，提高了在对鱼进行去皮时的安全性，避免了工作人员手划伤的问题，通过对夹持装置的设置，吸附槽、吸盘、微型吸气泵、主支管、分支管和限位板的配合，控制器控制微型吸气泵对鱼片吸附固定，同时在支座、压杆、滑动槽、移动杆和支柱作用下，工作人员直接通过把手下压，避免手工接触去皮的弊端，保护工作人员的身体健康，提高了去皮的效果；缓冲装置的设置，达到了对鱼片的保护效果，方便工作人员对鱼片的去皮。

附图说明

图1为本实用新型结构示意图；

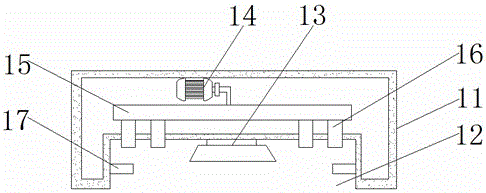

图2为本实用新型夹持装置的剖视图；

图3为本实用新型缓冲装置的结构示意图。

图中：1支撑板、2支撑腿、3缓冲装置、31外壳、32隔板、33缓冲弹簧、34缓冲球、4控制器、5支座、6压杆、7把手、8滑动槽、9移动杆、10支柱、11夹持装置、12吸附槽、13吸盘、14微型吸气泵、15主支管、16分支管、17限位板、18立杆、19限位块。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-3，本实用新型提供一种技术方案：一种罗非鱼去皮用固定装置，包括支撑板1，支撑板1的底部两侧固定安装有支撑腿2，支撑腿2的底部固定安装有缓冲装置3，缓冲装置3包括外壳31，外壳31的内部设有隔板32，隔板32的顶部设有缓冲弹簧33，且缓冲弹簧33的顶部与外壳31内壁固定连接，隔板32的底部与外壳31内壁之间设有缓冲球34，支撑腿2的顶部一侧固定安装有控制器4，支撑腿2的顶部另一侧固定安装有支座5，支座5上通过转轴活动连接有压杆6，压杆6远离支座5的一端固定连接有把手7，把手7设有防滑套，且防滑套上设有防滑纹，压杆6上开设有滑动槽8，滑动槽8内设有与其相适配的移动杆9，移动杆9上活动连接有支柱10，支撑板1上开设有供支柱10移动的通孔，支柱10的底部贯穿支撑板1并延伸至其下方，支柱10的底部固定连接有夹持装置11，夹持装置11的底部开设有吸附槽12，吸附槽12的内壁上设有吸盘13，吸盘13的设置，进一步对鱼片进行吸附，夹持装置11的内腔顶部固定安装有微型吸气泵14，微型吸气泵14达到对鱼片的吸附，避免脱落的问题，微型吸气泵14的输气口通过管道连接有主支管15，主支管15的底部连通有分支管16，分支管16的底部贯穿夹持装置11并延伸至吸附槽12内，吸附槽12的两侧内壁安装有限位板17，限位板17用来防止吸力过大影响去皮效果，支撑板1上且位于控制器4与支柱10之间贯穿设有立杆18，立杆18的顶部设有顶托，立杆18的底部固定连接有限位块19，限位块19顶部通过复位弹簧与支撑板1的底部固定连接，控制器4与微型吸气泵14电连接。

综上所述，该罗非鱼去皮用固定装置，结构简单且使用方便，提高了在对鱼进行去皮时的安全性，避免了工作人员手划伤的问题，通过对夹持装置11的设置，吸附槽12、吸盘13、微型吸气泵14、主支管15、分支管16和限位板17的配合，控制器4控制微型吸气泵14对鱼片吸附固定，同时在支座5、压杆6、滑动槽8、移动杆9和支柱10作用下，工作人员直接通过把手7下压，避免手工接触去皮的弊端，保护工作人员的身体健康，提高了去皮的效果，缓冲装置3的设置，达到了对鱼片的保护效果，方便工作人员对鱼片的去皮。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
