一种具有分级压制功能的豆干压制机的制作方法

本实用新型涉及一种具有分级压制功能的豆干压制机，属于食品加工机械领域。

背景技术：

豆干是豆腐的再加工制品，咸香爽口，硬中带韧，久放不坏。豆干营养丰富，含有大量蛋白质、脂肪、碳水化合物，还含有钙、磷、铁等多种人体所需的矿物质，豆干是佐酒下饭的最佳食品之一，也便于旅途携带和食用，豆干的品种有白干、卤干、熏干、酱油干等，是宴席中拌凉菜、炒热菜的上乘原料，深受百姓欢迎，是人们生活中餐桌上的常见菜肴，目前生产豆干大多是个人和小作坊式生产，经侵泡、研磨、出浆、凝固、压榨等工序生产加工而成，其中压榨是豆干生产的重要工序，传统的压榨豆干，是先将包布铺在隔板上，再将豆腐脑加在包布上，然后使用千斤顶、压力机等压制设备进行压制，千斤顶、压力机等压制设备主要的工作方式就是固定压制力，然后每一次压制一个隔板上的豆腐脑，不同的压制力对应的豆干的口感和韧性都不一样，现有的技术中压制不同口感、韧性的豆干，都是直接调整千斤顶、压力机等压制设备，每一次调整豆干压制设备都需要消耗大量的时间，企业也无法降低生产成本。

技术实现要素：

本实用新型要解决的技术问题克服现有的缺陷，提供一种具有分级压制功能的豆干压制机，通过设置螺钉连接的第一调节杆与第二调节杆，调节杆底部又通过螺钉连接调节板，可以自由的增大或减小第一调节杆与第二调节杆之间的角度，根据力的分解原理，可以方便调节压制力大小，以适应压制不同口感、韧性的豆干，又设置了带有压制方格与排水槽的豆干压板，豆干压制出来的水通过排水槽流走，压制出来的豆干厚度均匀，外形美观。

为了解决上述技术问题，本实用新型提供了如下的技术方案：

一种具有分级压制功能的豆干压制机，包括底板，所述底板顶部设有工作台与支撑杆，所述支撑杆顶部连接顶板，所述顶板顶部设有气缸，所述气缸底部连接活塞杆，所述活塞杆贯穿顶板并通过螺钉依次连接第一调节杆与第二调节杆，所述第一调节杆与第二调节杆底部均通过螺钉连接调节板，所述调节板上设有调节螺孔，所述调节板底部通过支撑柱连接压制板，所述工作台上设有豆干压板，所述豆干压板上设有压制方格，所述压制方格之间设有排水槽。

进一步而言，所述第一调节杆与第二调节杆大小形状相同，所述第一调节杆与压制杆接触。

进一步而言，所述调节螺孔数量为多个，且水平等间距设置。

进一步而言，所述第二调节杆底部连接厚度补偿块，所述厚度补偿块的厚度等于第一调节杆的厚度。

进一步而言，所述压制方格数量为多个，且成正方形排列。

本实用新型有益效果：通过设置螺钉连接的第一调节杆与第二调节杆，调节杆底部又通过螺钉连接调节板，可以自由的增大或减小第一调节杆与第二调节杆之间的角度，根据力的分解原理，可以方便调节压制力大小，以适应压制不同口感、韧性的豆干，又设置了带有压制方格与排水槽的豆干压板，豆干压制出来的水通过排水槽流走，压制出来的豆干厚度均匀，外形美观。

附图说明

附图用来提供对本实用新型的进一步理解，并且构成说明书的一部分，与本实用新型的实施例一起用于解释本实用新型，并不构成对本实用新型的限制。

图1是本实用新型一种具有分级压制功能的豆干压制机结构图。

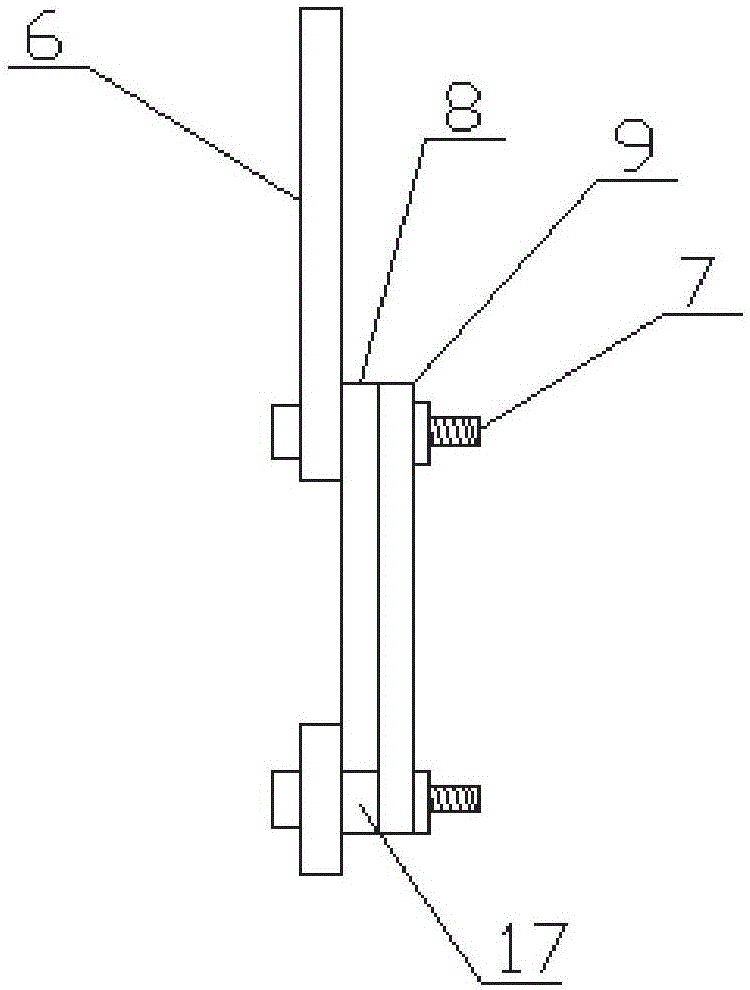

图2是本实用新型一种具有分级压制功能的豆干压制机局部侧视图。

图中标号：1、底板；2、工作台；3、支撑杆；4、顶板；5、气缸；6、活塞杆；7、螺钉；8、第一调节杆；9、第二调节杆；10、调节板；11、调节螺孔；12、支撑柱；13、压制板；14、豆干压板；15、压制方格；16、排水槽；17、厚度补偿块。

具体实施方式

以下结合附图对本实用新型的优选实施例进行说明，应当理解，此处所描述的优选实施例仅用于说明和解释本实用新型，并不用于限定本实用新型。

如图1-2所示，一种具有分级压制功能的豆干压制机，包括底板1，所述底板1顶部设有工作台2与支撑杆3，所述支撑杆3顶部连接顶板4，所述顶板4顶部设有气缸5，所述气缸5底部连接活塞杆6，所述活塞杆6贯穿顶板4并通过螺钉7依次连接第一调节杆8与第二调节杆9，所述第一调节杆8与第二调节杆9底部均通过螺钉7连接调节板10，所述调节板10上设有调节螺孔11，所述调节板10底部通过支撑柱12连接压制板13，所述工作台2上设有豆干压板14，所述豆干压板14上设有压制方格15，所述压制方格15之间设有排水槽16。

更具体而言，所述第一调节杆8与第二调节杆9大小形状相同，所述第一调节杆8与活塞杆6接触，可以自由的增大或减小第一调节杆8与第二调节杆9之间的角度。

更具体而言，所述调节螺孔11数量为多个，且水平等间距设置，根据力的分解原理，可以方便调节压制力大小，以适应压制不同口感、韧性的豆干。

更具体而言，所述第二调节杆9底部连接厚度补偿块17，所述厚度补偿块17的厚度等于第一调节杆8的厚度，因为所述活塞杆6通过螺钉7依次连接第一调节杆8与第二调节杆9，所述设置厚度补偿块17防止调节板10倾斜。

更具体而言，所述压制方格15数量为多个，且成正方形排列，压制出来的豆干厚度均匀，外形美观。

本实用新型工作原理：通过设置螺钉7连接的第一调节杆8与第二调节杆9，调节杆底部又通过螺钉7连接调节板10，可以自由的增大或减小第一调节杆8与第二调节杆9之间的角度，根据力的分解原理，可以方便调节压制力大小，以适应压制不同口感、韧性的豆干，又设置了带有压制方格15与排水槽16的豆干压板，豆干压制出来的水通过排水槽16流走，压制出来的豆干厚度均匀，外形美观。

以上为本实用新型较佳的实施方式，本实用新型所属领域的技术人员还能够对上述实施方式进行变更和修改，因此，本实用新型并不局限于上述的具体实施方式，凡是本领域技术人员在本实用新型的基础上所作的任何显而易见的改进、替换或变型均属于本实用新型的保护范围。
