一种冻干式奶酪加工设备装置的制作方法

本实用新型涉及食品制造技术领域，具体为一种冻干式奶酪加工设备装置。

背景技术：

奶酪是一种美食，而且奶酪是一种营养食品，口感多样，而现在人们对于奶酪的需求量也越来越大了，而现在市场上的奶酪大多的设备都是将成型的奶酪加工，而无发实现将原料加工到成品的效果故而，并且费时劳民，故而无法满足人们的需求。

技术实现要素：

本实用新型的目的在于提供一种冻干式奶酪加工设备装置，以解决上述背景技术中提出的问题，所具有的有益效果是；通过设置废料桶与出料管，将废料与奶酪分离，实现一体化的操作，省时省力，同时设有模具室、冷冻装置和干燥室，实现冻干的干燥方式，故而，实现了快速批量的生产，加快生产速度。

为实现上述目的，本实用新型提供如下技术方案：一种冻干式奶酪加工设备装置，包括搅拌桶和模具室，所述搅拌桶内部设有搅拌轴，且搅拌轴顶端设有从动轮，所述搅拌桶一侧安装有电动机，且电动机顶端设有主动轮，所述主动轮通过皮带与从动轮转动连接，所述搅拌桶底部安装有支撑板，且支撑板底部连接有废料桶，所述搅拌桶通过连接管与废料桶连接，所述连接管的一侧设有出料管，且出料管一端连接挡水装置，所述挡水装置底部设有模具室，且模具室下方设有冷冻装置，所述冷冻装置底部设有干燥室，所述模具室一侧设有抽柜，且抽屉外侧设有第一把手和第二把手，所述模具室一侧设有抽柜，且抽柜外侧设有把手。

优选的，所述搅拌轴底端设有搅拌杆。

优选的，所述废料桶底部一侧设有出料口，且出料口一端设有抓手。

优选的，所述连接管与出料管的连接处下方设有过滤网。

优选的，所述干燥室下方设有支架。

优选的，所述干燥室外侧设有指示灯，所述冷冻装置一侧设有调温按钮和显示灯

与现有技术相比，本实用新型的有益效果是：该设备，通过设置废料桶与出料管，将废料与奶酪分离，实现一体化的操作，省时省力，同时设有模具室、冷冻装置和干燥室，实现冻干的干燥方式，故而，实现了快速批量的生产，加快生产速度。

附图说明

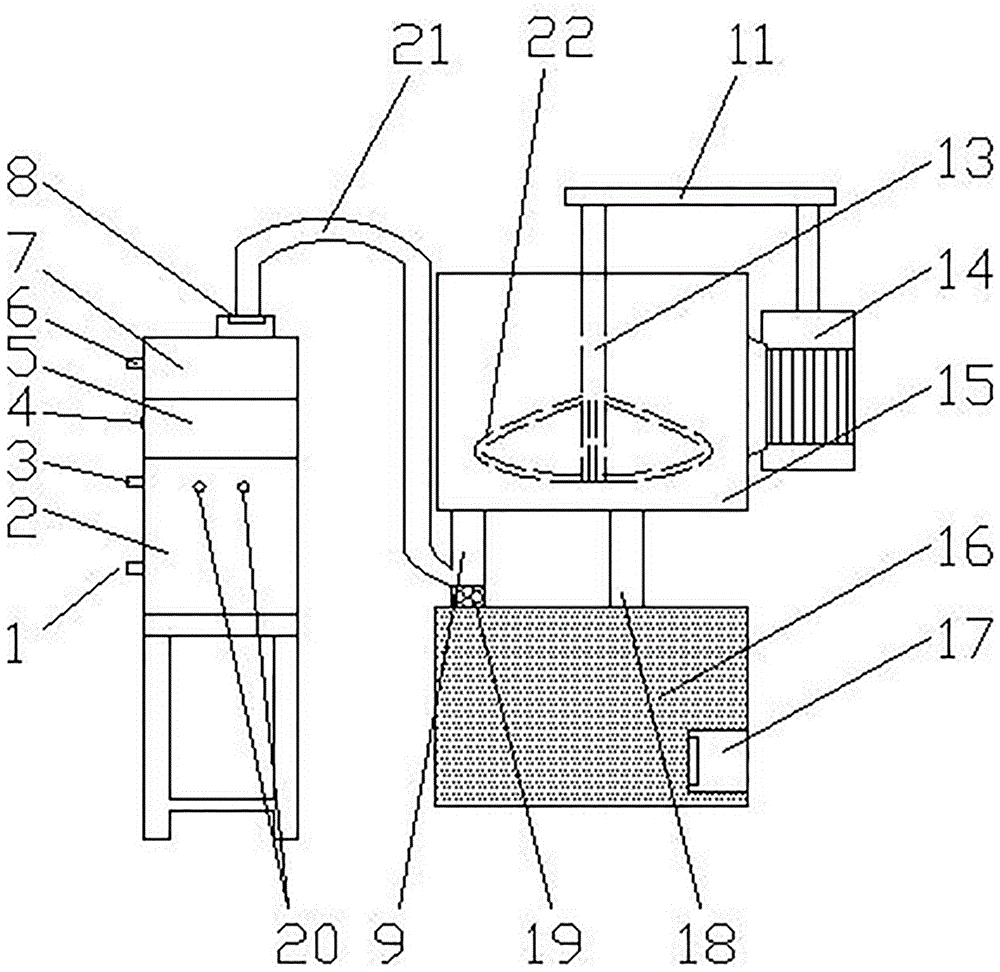

图1为本实用新型的结构示意图；

图2为本实用新型的结构示意图。

图中：1-第一把手；2-干燥室；3-第二把手；4-调温按钮；5-冷冻装置；6-把手；7-模具室；8-挡水装置；9-连接管；10-从动轮；11-皮带；12-主动轮；13-搅拌轴；14-电动机；15-搅拌桶；16-废料桶；17-出料口；18-支撑板；19-过滤网；20-显示灯；21-出料管；22-搅拌杆。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1和图2，本实用新型提供的一种实施例：一种冻干式奶酪加工设备装置，包括搅拌桶15和模具室7，搅拌桶15内部设有搅拌轴13，且搅拌轴顶端设有从动轮10，搅拌桶15一侧安装有电动机14，且电动机14顶端设有主动轮12，主动轮12通过皮带11与从动轮10转动连接，搅拌桶15底部安装有支撑板19，且支撑板19底部连接有废料桶16，搅拌桶15通过连接管9与废料桶16连接，连接管9的一侧设有出料管21，且出料管21一端连接挡水装置8，挡水装置8底部设有模具室7，且模具室7下方设有冷冻装置5，所述冷冻装置5底部设有干燥室2，模具室7一侧设有抽柜，且抽屉外侧设有第一把手1和第二把手3，模具室7一侧设有抽柜，且抽柜外侧设有把手6，搅拌轴13底端设有搅拌杆22，废料桶16底部一侧设有出料口17，且出料口一端设有抓手，连接管9与出料管21的连接处下方设有过滤网19，干燥室2下方设有支架，干燥室2外侧设有指示灯20，所述冷冻装置5一侧设有调温按钮4和显示灯。

工作原理：使用时，将奶酪原材料放入进料桶13中，电动机14带动搅拌轴13缓慢的将原料稳定搅拌，搅拌完成后沉淀一段时间后，有连接管9将原料送出，在过滤网19堵塞时开启进料管21的使得奶酪通过进料管21送入到模具室7通过模具塑形后经过冷冻装置5冷冻，后再将模具放入到干燥室2，实现冷干效果，从而出现成型的奶酪，而其他废料废水通过连接管9送入到，废料桶16中。

对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。
