一种等距调节型血豆腐烘干装置的制作方法

本实用新型涉及一种食品加工领域用的设备，特别是一种等距调节型血豆腐烘干装置。

背景技术：

猪血的营养十分丰富，素有“液态肉’，之称。据测定，每100克猪血含蛋白质19克，高于牛肉、瘦猪肉和鸡蛋的含量;脂肪含量极少，每100克仅含0.4克；常吃猪血既能增加营养，又能排出体内的有害废物，是一种理想的保健食品。

血豆腐，是使用猪血和豆腐混合制成的一种深加工食品，由于其营养丰富、口感颇佳，受到广大消费者喜爱。

在制作血豆腐时，里面有一道工艺是烘干，但现有的烘房对血豆腐烘干时，由于烘房内热风不均匀，导致同一批烘干的血豆腐烘干效果不一，从而不利于烘干时间的确定，不利于批量生产。

技术实现要素：

本实用新型的目的在于，提供一种等距调节型血豆腐烘干装置。本实用新型具有烘干均匀、利于批量生产和使用灵活的特点。

本实用新型的技术方案：一种等距调节型血豆腐烘干装置，包括有烘房，烘房经送风管与热风机连接；所述的烘房内还斜向设有分风机构，分风机构下方分布有温度传感器，温度传感器下方设有送料小车，送料小车与送料导轨连接，送料导轨的一端设有送料门；所述的分风机构包括分风板，分风板的两端分别连接烘房的两个侧壁；所述的分风板两侧还设有侧梁，分风板的中部还设有送风口，送风口内分布有导风片，导风片的两端设有导轮，导轮经导槽与侧梁活动连接；所述的导风片的两端还设有伸缩架，伸缩架的一端与侧梁固定连接，另一端经连接块与电动推杆连接。

前述的等距调节型血豆腐烘干装置中，所述的分风机构与烘房顶面的夹角θ为5～15°。

前述的等距调节型血豆腐烘干装置中，所述的送风管上还设有送风阀门。

与现有技术相比，本实用新型在烘房内斜向设置分风机构，使远离送风管方向的空间逐渐变小；通过该结构，增大远离送风管方向的空间的送风压力，这样即使小空间内的热风量较少，也能因其送风压力大，进而确保其送风量与靠近送风管方向的空间的送风量均等，进而使得血豆腐的受热更加均匀，烘干效果更好；申请人在经过大量实验后，确认当θ处于5～15°时，送风量更加均匀。因受热均匀，更加有利于烘干时间的确定，从而更加利于批量生产。本实用新型的分风机构设有能够沿导槽等距滑动的导风片，从而能够根据需要调节送风量，进而使得使用更加灵活。

附图说明

图1为本实用新型的结构示意图；

图2为分风机构的结构示意图；

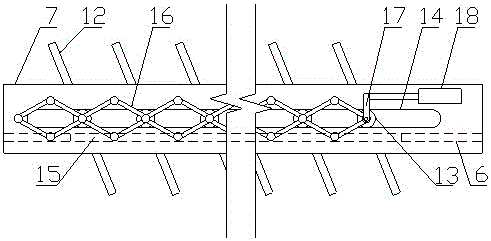

图3为图2的俯视结构示意图。

附图标记说明：1-烘房，2-送风管，3-热风机，4-送料门，5-分风机构，6-分风板，7-侧梁，8-送料小车，9-送料导轨，10-送风阀门，11-温度传感器，12-导风片，13-导轮，14-导槽，15-送风口，16-伸缩架，17-连接块，18-电动推杆。

具体实施方式

下面结合附图和实施例对本实用新型作进一步的说明，但并不作为对本实用新型限制的依据。

本实用新型的实施例：一种等距调节型血豆腐烘干装置，如图1-3所示，包括有烘房1，烘房1经送风管2与热风机3连接；所述的烘房1内还斜向设有分风机构5，分风机构5下方分布有温度传感器11，温度传感器11下方设有送料小车8，送料小车8与送料导轨9连接，送料导轨9的一端设有送料门4；所述的分风机构5包括分风板6，分风板6的两端分别连接烘房1的两个侧壁；所述的分风板6两侧还设有侧梁7，分风板6的中部还设有送风口15，送风口15内分布有导风片12，导风片12的两端设有导轮13，导轮13经导槽14与侧梁7活动连接；所述的导风片12的两端还设有伸缩架16，伸缩架16的一端与侧梁7固定连接，另一端经连接块17与电动推杆18连接。

前述的分风机构5与烘房1顶面的夹角θ为5～15°。

前述的送风管2上还设有送风阀门10。

本实用新型工作原理：将装有血豆腐的送料小车8沿送料导轨9送入烘房1，关闭送料门4；之后，打开送风阀门10，启动热风机3，热风沿送风管2被送入烘房1，再由分风机构5的导风片（12）将进入送风口15热风分布均匀，方便对其下方的血豆腐进行烘干。当需要调节导风片（12）间的间距时，启动电动推杆18，拉动/推动伸缩架16上的导轮13等间距张开/收拢，从而调节导风片（12）的间距，当各温度传感器11的温度基本相等(热风均匀)后停止电动推杆18的运动。
