一种顶杆式酵素生产罐内罐防止物料漂浮的装置的制作方法

本发明涉及一种酵素生产设备，特别是一种顶杆式酵素生产罐内罐防止物料漂浮的装置。

背景技术：

酵素，英文名称ENZYME，又称植物综合活性酶。酵素是“酶”的俗称；在日本和中国台湾地区叫酵素，酵素产品起源于日本，始于二十世纪初，迄今已有长达80多年的历史，风靡于中国台湾。人类目前已发现的酵素1500种以上，已命名的700种以上。酵素是生命体不可缺的物质，包括人类在内的所有生物，都必须由酵素的催化作用才得以生存。酵素决定着我们的健康。酵素在我国的开发应用属于起步阶段，各种酵素生产加工设备不够完善，所以，需要人们不断进行开发完善。

酵素的生产是利用果皮、树叶、菜叶等3份、1份糖、10份水装入容器密封，通过发酵而制成。在生产酵素时，加入的果皮、树叶、菜叶等由于比重较小，容易漂浮，这些物料必须使其沉入水中，为了使其沉入水中，传统的方法是在木板上放上石块防止物料漂浮，存在操作繁琐，劳动强度较大的缺点。

技术实现要素：

本发明解决的技术问题是：传统的酵素生产中防止物料漂浮操作繁琐，劳动强度较大。

本发明的技术方案是：一种顶杆式酵素生产罐内罐防止物料漂浮的装置，它包括：容器，顶杆、栅格本体，其特征是：所述的容器内的上部圆周上水平设有向内的凸沿，所述的顶杆的数量为3-4个，所述的每个顶杆的下部分别设置有顶杆圆环，所述的栅格本体为网格状，栅格本体上平面等距设置3-4个栅格本体圆环，所述的每个顶杆圆环分别与对应的栅格本体圆环相互活动连接，每个顶杆的上部向外活动卡在凸沿上；栅格本体由钢筋焊接而成，具有一定的强度。

使用时，将每个顶杆分别卡在凸沿上，栅格本体即可使物料沉入水中。

本发明特点是，结构简单，成本低，使用方便，节省人工，安全可靠。

附图说明

图1是该发明的主视图。

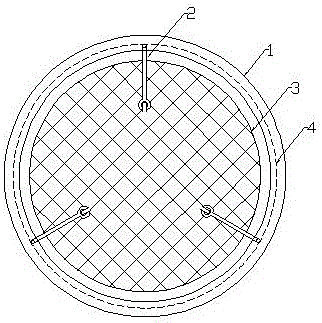

图2是图1的俯视图。

图中：1、容器，2、顶杆，3、栅格本体，4、凸沿，5、顶杆圆环，6、栅格本体圆环。

具体实施方式

在图1、图2中，一种顶杆式酵素生产罐内罐防止物料漂浮的装置，它包括：容器1，顶杆2、栅格本体3，所述的容器1内的上部圆周上水平设有向内的凸沿4，所述的顶杆2的数量为3个，所述的每个顶杆2的下部分别设置有顶杆圆环5，所述的栅格本体3为网格状，栅格本体3上平面等距设置3个栅格本体圆环6，所述的每个顶杆圆环5分别与对应的栅格本体圆环6相互活动连接，每个顶杆2的上部向外活动卡在凸沿4上。

尽管已经示出和描述了本发明的实施例，对于本领域的普通技术人员而言，不局限于此，任何不经过创造性劳动想到的变化或替换，都应涵盖在本发明的保护范围之内。因此，本发明的保护范围应该以权利要求书所限定的保护范围为准。
