一种花生仁脱水装置的制作方法

本发明涉及花生仁脱水领域，特别是一种花生仁脱水装置。

背景技术：

在花生制品的加工中，由于工艺的要求，有些花生仁需要浸泡脱皮，浸泡脱皮后的花生仁带有大量的水份，需要经过长时间的晾干方可进入下一道工序，特别是遇到湿气较重的节气，晾干的时间需要更长，这就严重的耽误了生产，增加了生产成本，为了解决此问题，设计一种花生仁脱水装置是很有必要的。

技术实现要素：

本发明的目的是为了解决上述问题，设计了一种花生仁脱水装置。

实现上述目的本发明的技术方案为，一种花生仁脱水装置，包括矩形基座,所述矩形基座内上表面中心处加工一对矩形凹槽，每个所述矩形凹槽内均嵌装旋转端向上的一号微型旋转电机，每个所述一号微型旋转电机旋转端上均固定连接支撑杆，每个所述支撑杆上共同固定连接筛网筒，所述矩形基座内上表面两侧面均加工条形凹槽，每个所述条形凹槽内均嵌装旋转端向上的二号微型旋转电机，每个所述二号微型旋转电机旋转端上均套装折形摆动杆，每个所述折形摆动杆上均套装卡盘，每个所述卡盘内均嵌装微型烘干风机。

所述矩形基座内下表面均加工圆形凹槽，每个所述圆形凹槽内均嵌装旋转端向下的三号微型旋转电机，每个所述三号微型旋转电机旋转端上均固定连接转动圆轴，每个所述转动圆轴上均套装转动万向轮。

所述矩形基座右侧面中心处铰链连接把手。

所述支撑杆为不锈钢杆。

所述筛网筒上表面左侧设有开口，所述开口上设有封盖。

利用本发明的技术方案制作的一种花生仁脱水装置，移动效果好，结构简单，操作方便，实用性强，脱水效果好，效率高。

附图说明

图1是本发明所述一种花生仁脱水装置的结构示意图；

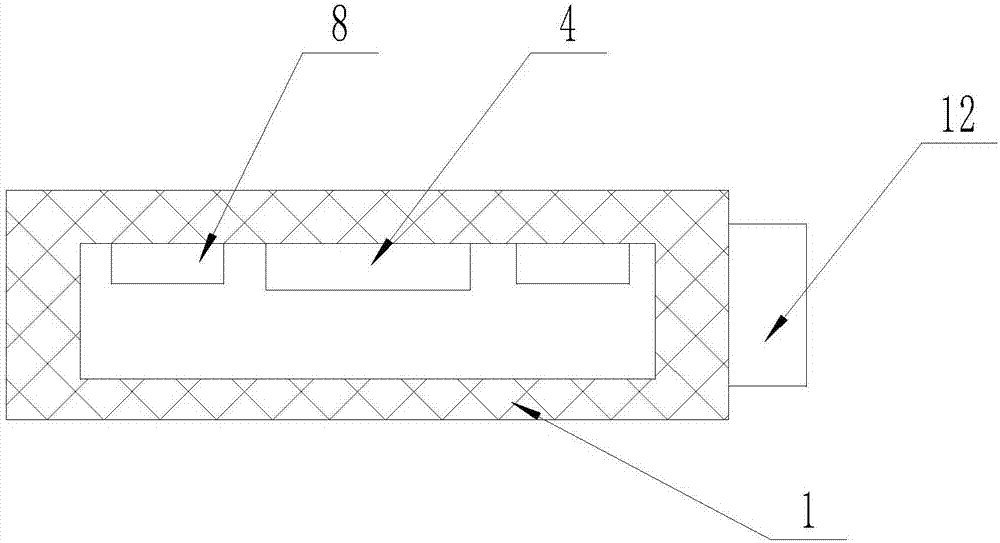

图2是本发明所述一种花生仁脱水装置的俯视图；

图中，1、矩形基座；2、一号微型旋转电机；3、支撑杆；4、筛网筒；5、二号微型旋转电机；6、折形摆动杆；7、卡盘；8、微型烘干风机；9、三号微型旋转电机；10、转动圆轴；11、转动万向轮；12、把手；13、开口；14、封盖。

具体实施方式

下面结合附图对本发明进行具体描述，如图1-2所示，一种花生仁脱水装置，包括矩形基座1,所述矩形基座1内上表面中心处加工一对矩形凹槽，每个所述矩形凹槽内均嵌装旋转端向上的一号微型旋转电机2，每个所述一号微型旋转电机2旋转端上均固定连接支撑杆3，每个所述支撑杆3上共同固定连接筛网筒4，所述矩形基座1内上表面两侧面均加工条形凹槽，每个所述条形凹槽内均嵌装旋转端向上的二号微型旋转电机5，每个所述二号微型旋转电机5旋转端上均套装折形摆动杆6，每个所述折形摆动杆6上均套装卡盘7，每个所述卡盘7内均嵌装微型烘干风机8；所述矩形基座1内下表面均加工圆形凹槽，每个所述圆形凹槽内均嵌装旋转端向下的三号微型旋转电机9，每个所述三号微型旋转电机9旋转端上均固定连接转动圆轴10，每个所述转动圆轴10上均套装转动万向轮11；所述矩形基座1右侧面中心处铰链连接把手12；所述支撑杆3为不锈钢杆；所述筛网筒4上表面左侧设有开口13，所述开口13上设有封盖14。

本实施方案的特点为，一号微型旋转电机通过矩形凹槽固定在矩形基座上，固定效果良好，每个一号微型旋转电机旋转端上均固定连接支撑杆，每个支撑杆上共同固定连接筛网筒，筛网筒上表面左侧设有开口，开口上设有封盖，打开封盖，将花生仁放置在筛网筒内，盖上封盖，控制器控制一号微型旋转电机进行转动，一号微型旋转电机转动带动固定连接的支撑杆进行转动，支撑杆转动带动固定连接的筛网筒进行转动，筛网筒转动从而放置在里面的花生仁进行转动，花生仁通过各个部件的转动从而进行脱水工作，脱水效果好，为了更快速的进行脱水，控制器控制二号微型旋转电机进行转动，二号微型旋转电机转动带动套装的折形摆动杆进行转动，折形摆动杆转动带动套装的卡盘进行转动，卡盘转动带动嵌装的微型烘干风机进行转动，微型烘干风机通过控制器控制进行烘干工作，需要将装置进行移动时，控制器控制三号微型旋转电机进行转动，三号微型旋转电机转动带动固定连接的转动圆轴进行转动，转动圆轴转动带动套装的转动万向轮进行转动，拉动把手，可以将整个装置进行移动，移动效果好，结构简单，操作方便，实用性强，脱水效果好，效率高。

在本实施方案中，首先在本装置空闲处安装可编程系列控制器和三台电机驱动器，以mam-200型号的控制器为例，将该型号控制器的四个输出端子通过导线分别与三台电机驱动器和微型烘干风机的输入端连接，本领域人员在将三台电机驱动器通过导线与一号微型旋转电机、二号微型旋转电机和三号微型旋转电机的接线端连接，本领域人员通过控制器编程后，完全可控制各个电器件的工作顺序，具体工作原理如下：矩形基座1内上表面中心处加工一对矩形凹槽，每个矩形凹槽内均嵌装旋转端向上的一号微型旋转电机2，每个一号微型旋转电机2旋转端上均固定连接支撑杆3，每个支撑杆3上共同固定连接筛网筒4，筛网筒4上表面左侧设有开口13，开口13上设有封盖14，打开封盖14，将花生仁放置在筛网筒4内，盖上封盖14，控制器控制一号微型旋转电机2进行转动，一号微型旋转电机2转动带动固定连接的支撑杆3进行转动，支撑杆3转动带动固定连接的筛网筒4进行转动，筛网筒4转动从而放置在里面的花生仁进行转动，花生仁通过各个部件的转动从而进行脱水工作，为了更快速的进行脱水，控制器控制二号微型旋转电机5进行转动，二号微型旋转电机5转动带动套装的折形摆动杆6进行转动，折形摆动杆6转动带动套装的卡盘7进行转动，卡盘7转动带动嵌装的微型烘干风机8进行转动，微型烘干风机8通过控制器控制进行烘干工作，需要将装置进行移动时，控制器控制三号微型旋转电机9进行转动，三号微型旋转电机9转动带动固定连接的转动圆轴10进行转动，转动圆轴10转动带动套装的转动万向轮11进行转动，拉动把手12，可以将整个装置进行移动。

上述技术方案仅体现了本发明技术方案的优选技术方案，本技术领域的技术人员对其中某些部分所可能做出的一些变动均体现了本发明的原理，属于本发明的保护范围之内。

技术特征：

技术总结
本发明公开了一种花生仁脱水装置，包括矩形基座,所述矩形基座内上表面中心处加工一对矩形凹槽，每个所述矩形凹槽内均嵌装旋转端向上的一号微型旋转电机，每个所述一号微型旋转电机旋转端上均固定连接支撑杆，每个所述支撑杆上共同固定连接筛网筒，所述矩形基座内上表面两侧面均加工条形凹槽，每个所述条形凹槽内均嵌装旋转端向上的二号微型旋转电机，每个所述二号微型旋转电机旋转端上均套装折形摆动杆，每个所述折形摆动杆上均套装卡盘，每个所述卡盘内均嵌装微型烘干风机。本发明的有益效果是，移动效果好，结构简单，操作方便，实用性强，脱水效果好，效率高。
