一种制粒均匀的饲料制粒机的制作方法

本实用新型涉及饲料制粒机技术领域，尤其涉及一种制粒均匀的饲料制粒机。

背景技术：

饲料制粒机(又名：颗粒饲料制粒机)，属于饲料制粒设备。是以玉米、豆粕、秸秆、草、稻壳等的粉碎物直接压制颗粒的饲料加工机械。颗粒饲料是一种由全价配合粉料或单一原料(如牧草和饼粕等)经挤压作用而制成的粒状饲料。颗粒饲料虽然制造成本较高,但是经过大量的畜禽饲养试验,证明它的饲喂效果有明显的经济效益。近年来,随着饲料工业的飞速发展,颗粒饲料已逐渐被广大养殖户所接受,且用量有继续增长的趋势。颗粒饲料也有诸多优点,但其质量受多种因素影响。

然而此案有的饲料制粒机大多结构复杂，操作难度大，饲料制粒效果不理想，容易产生颗粒大小不一致，使得饲料的品质降低，为从我们设计出一种制粒均匀的饲料制粒机，来解决上述问题。

技术实现要素：

本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种制粒均匀的饲料制粒机。

为了实现上述目的，本实用新型采用了如下技术方案：

一种制粒均匀的饲料制粒机，包括制粒机壳，所述制粒机壳的内部设置有制粒仓，所述制粒仓的内部设置有制粒滚筒，所述制粒仓的下方设置有出料口，且出料口连通有出料通道，所述制粒仓位于出料口的位置安装有制粒网板，所述制粒网板的两端固定安装于制粒仓的两侧侧壁上，所述制粒仓的上方安装有粉碎室，所述粉碎室内安装有粉碎对辊，所述粉碎室与制粒仓连通，所述粉碎室的上方设置有下料仓，所述下料仓的内部设置有螺旋状下料桨，所述下料仓与粉碎室连通，所述下料仓上方设置有下料斗。

优选的，所述制粒滚筒、粉碎对辊和螺旋状下料桨均由驱动电机驱动。

优选的，所述制粒机壳的下方设置有支撑脚架。

优选的，所述制粒网板的中部等距离设置有制粒孔，且制粒孔与出料口的位置相对应，制粒孔两侧的制粒网板均均设置有加强杆。

优选的，所述粉碎对辊上设置螺旋状分布的粉碎刀片。

优选的，所述出料通道下方设置有饲料颗粒收集装置。

与现有技术相比，本实用新型的有益效果是：本实用新型中通过粉碎对辊将饲料原料进一步粉碎，使得颗粒成型更加容易，通过制粒滚筒挤压饲料原料，使其从制粒网板上挤出饲料颗粒，由于制粒网板的制粒孔孔径不变，因此能够压出大小一致的饲料颗粒，且本装置结构简单，操作容易，适合各种规模的企业使用。

附图说明

图1为本实用新型提出的一种制粒均匀的饲料制粒机的结构示意图；

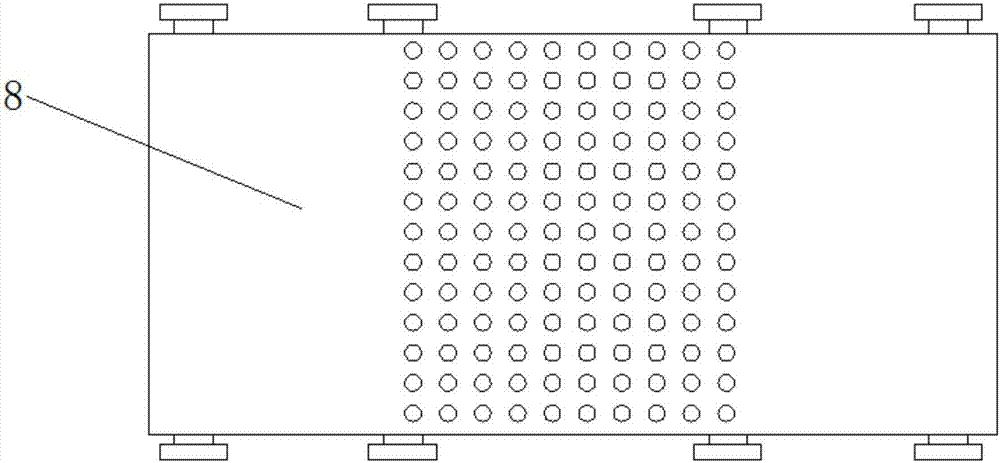

图2为本实用新型提出的一种制粒均匀的饲料制粒机的制粒网板的结构示意图。

图中：1制粒机壳、2粉碎室、3粉碎对辊、4下料仓、5螺旋状下料桨、6下料斗、7制粒仓、8制粒网板、9制粒滚筒、10出料通道。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。

参照图1-2，一种制粒均匀的饲料制粒机，包括制粒机壳1，制粒机壳1的下方设置有支撑脚架，制粒机壳1的内部设置有制粒仓7，制粒仓7的内部设置有制粒滚筒9，制粒仓7的下方设置有出料口，且出料口连通有出料通道10，出料通道10下方设置有饲料颗粒收集装置，制粒仓7位于出料口的位置安装有制粒网板8，制粒网板8的中部等距离设置有制粒孔，且制粒孔与出料口的位置相对应，制粒孔两侧的制粒网板8均均设置有加强杆，制粒网板8的两端固定安装于制粒仓7的两侧侧壁上，制粒仓7的上方安装有粉碎室2，粉碎室2内安装有粉碎对辊3，粉碎对辊3上设置螺旋状分布的粉碎刀片，粉碎室2与制粒仓2连通，粉碎室2的上方设置有下料仓4，下料仓4的内部设置有螺旋状下料桨5，制粒滚筒9、粉碎对辊3和螺旋状下料桨5均由驱动电机驱动，下料仓4与粉碎室2连通，下料仓4上方设置有下料斗6。

本实用新型在使用时，饲料原料通过下料斗6进入下料仓4内，下料仓4内的螺旋状下料桨5便于饲料原料更容易的进入粉碎室2中，粉碎室2内的粉碎对辊3对饲料原料进一步粉碎，使其制粒更加容易，饲料原料进入制粒仓7内后，通过制粒滚筒9在制粒网板8上挤压，饲料原料通过制粒孔形成均匀的颗粒，由于制粒网板8的制粒孔孔径不变，因此能够压出大小一致的饲料颗粒，且本装置结构简单，操作容易，适合各种规模的企业使用。

以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
