一种烟草制品加热雾化装置的制作方法

本实用新型属于电加热吸烟系统领域，具体涉及到一种烟草制品加热雾化装置。

背景技术：

作为传统卷烟的拓展和补充，新型烟草制品的发展存在必然性，电加热型卷烟和电子烟等相关的研究工作也随之拉开序幕。电加热型卷烟通过加热但不燃烧的形式使烟草制品发烟，与传统卷烟相比，该技术一方面可有效减少烟草在高温环境下裂解出的有害成分，另一方面可以减少甚至消除烟草制品在使用过程中的侧流烟气。电子烟以加热雾化烟油的形式产生烟雾，具有环保和无二手烟危害的优点。

现有技术的电加热型卷烟直接加热烟草材料，烟草特征香味明显，但存在烟雾量较少的问题；电子烟加热雾化液态烟油，烟雾量充足，电子烟烟油尽管可以添加烟草风味香料或者烟草提取液，但其烟草特征香味仍然不够明显。以上原因导致消费者对电加热型卷烟或电子烟的抽吸感官体验不够理想，电加热型卷烟或电子烟的市场接受度不高。

针对上述问题，本实用新型提供一种烟草制品加热雾化装置，该装置能充分结合电加热型卷烟和电子烟的优点，提供较佳的卷烟抽吸感官体验。

技术实现要素：

本实用新型的目的正是基于上述现有技术的状况而提出的一种烟草制品加热雾化装置。该装置能将雾化器配合加热器同时工作，充分结合电加热型卷烟和电子烟的优点，补充烟草制品在加热腔体内发烟烟雾量的不足，提供较佳的卷烟抽吸感官体验。活动套筒可从装置主体取出，便于固态烟草制品与加热元件的分离及加热腔体的清洁；雾化器可以从装置主体取出，实现雾化器的重复注液使用。

一种烟草制品加热雾化装置，该装置包括：

加热器1，包括加热元件，活动套筒；所述加热元件与所述活动套筒共同界定出加热腔体，用于加热固态烟草制品，活动套筒与主体分体式设置，可从装置主体取出，便于固态烟草制品与加热元件的分离及加热腔体的清洁；加热器位于 雾化器上方，减小加热器热量散发对其他电子元件老化的影响；加热元件选为中心加热模式，加热腔体加热时间0-4秒，快速升温到0-400摄氏度；加热元件加热模式中心加热、加热腔体外周加热均属于权利保护范围内；加热腔底部设有至少两个小孔，所述小孔位置为中心一个、外周至少一个；

雾化器2，包括容纳腔41，雾化元件42，容纳腔用于容纳液态烟草制品；雾化器与主体分体式设置，雾化器可以从装置主体取出，实现雾化器的重复注液使用；

电源3，包括电池，电池保护板；电池保护板嵌于电池外包装内部；电源主要为系统提供电能，电池板护板主要对电池的充放电等其保护功能；所述电池可以为锂芯电池，电池型号为67214，电容量为500-5000mAh，充电额定电压3-5V，使用放电电压为2-5V，小于一定电压使用时自动关闭，放大倍数位10-20C。电池采用两块方形锂芯电池并联连接而成。电池为长方体状，尺寸为长67mm×宽21mm×厚14mm；锂电池充电时间2小时以内，电池容量500-5000毫安，电池使用时间15min-2.5h左右，电池反复充电次数1000次以上。

电路控制系统4，包括显示屏，按键，PCB线路板，气流传感器，充电接口；所述显示屏采用OLED显示屏，OLED主要显示屏显示烟具状态信息；所述PCB线路板连接整个电路系统；所述按键可选择调节装置的各种功能，实现对装置功能的操作；所述气流传感器根据检测到的气流大小开启相应阀度；装置设有一个所述充电接口，所述充电接口类型为MICRO USB接口，充电时烟具显示屏内电池符号来回滚动，充电电压为3-10V，充电电流为100-1000毫安，充电时间为2小时以内，电池容量为500-5000毫安；电路控制系统控制调节系统温度及为烟具的使用提供人机交互的作用。

外壳5，为一体式结构，内部顺序设置三段，分别布置适配的所述加热器1，雾化器2，电源3和电路控制系统4；

气流通道，入口在所述雾化器底部，穿过所述雾化器2和所述加热器1，出口在所述加热器1的上部。

优选地，所述加热元件为下部固定且密封连接第一黄铜车件25的空心针21，所述空心针21内部设置陶瓷棒22；所述陶瓷棒22内部设置发热丝23和温度传感器24。

优选地，所述容纳腔41主要包括烟嘴盖，烟液管，连接体；所述雾化元件42主要包括玻纤绳，泡沫镍，电热丝，陶瓷座，隔油材料，隔油片，螺杆，硅胶圈，螺杆顶针；所述烟嘴盖设计采用塑胶材料，易注液态烟草制品；所述烟液管(液态烟草制品管)提供装载液态烟草制品空间；连接体作用为连接雾化元件。容纳腔作用主要为装载液态烟草制品，为雾化器提供烟油及后续烟油的注入的作用；所述玻纤绳主要为引导烟油入雾化器的解热部分，经加热丝加热，产生烟油，陶瓷座为固定雾化烟油部分的零部件及衔接下部隔离烟油部分；雾化器主要作用为雾化烟油，产生烟雾。雾化器进气方式为从螺杆上方的进气小孔进入，经雾化器，再从烟油腔体侧壁腔体通道流出。

装置整个控制系统至少包含微控制器模块、微控制器电源模块、电池模块、加热器加热模块、电子烟弹雾化模块、显示模块、电量检测模块、温度检测模块、气流检测部分、充电检测模块。微控制器主要负责整个系统的调度、控制、运算、指令发送；微控制器电源模块主要为微控制器供电；电池模块主要为整个系统供电；加热器加热模块主要为加热腔体内的烟草制品加热，烟草制品裂解产生烟雾；电子烟弹雾化模块主要为雾化电子烟弹烟油腔体内烟油，产生烟雾；显示模块主要显示系统的一些状态信息；电量检测模块主要检测电池电量状态，电量过小时自动关闭电源供电功能；温度检测模块主要检测加热元件的温度，检测到的温度信号送往微处理器，经过微处理器的运算处理来控制加热元件的温度；气流检测部分根据检测到的抽吸力度，到达设定阈值后开启雾化器，根据检测到抽吸力度大小，开启相应的阀度；充电检测模块主要监控充电状态及防锂电池过充。

本实用新型气流通道为从雾化器底部进入，至雾化器上部出，再从加热器底部进入，经加热腔体内烟草制品流向外界。

本实用新型的有益效果：

1、本实用新型所提供的烟草制品加热雾化装置能根据用户抽吸力度，将雾化器配合加热器同时工作，雾化器产生相应大小烟气补充了加热器加热产生的烟雾的不足，从而实现烟雾量的增大，使得本实用新型提供的烟草制品加热雾化的烟雾量高于电子烟烟雾量，更加接近传统卷烟烟雾量。

2、本实用新型所提供的加热雾化装置采用电子烟加热雾化与传统烟加热产生烟雾的方式，每次用户抽吸体验时，根据用户抽吸力度大小，雾化器配合加热 器，相应的开启电子烟雾化烟雾量大小，电子烟产生的烟雾与传统卷烟加热产生烟雾相混合，补充传统烟加热产生烟雾的不足，使用户每口抽吸都能感觉到饱满的烟雾，而又不失传统卷烟的烟气，从而改善烟草制品加热雾化的感官质量，让各项评吸指标均呈上升趋势，使得本实用新型比电子烟抽吸评吸效果好，而更加接近传统卷烟评吸效果，更接近于传统卷烟的吸烟体验。

附图说明

图1为本实用新型的装置的整体结构示意图

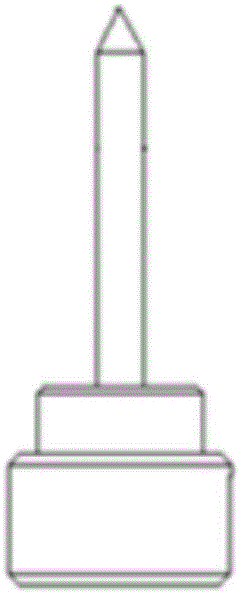

图2-1本实用新型的加热元件示意图

图2-2本实用新型的加热元件垂直刨面图

图2-3为本实用新型的加热元件底部示意图

图3-1本实用新型的加热腔体立体图

图3-2本实用新型的加热腔体垂直刨面图

图3-3为本实用新型的加热腔体底部示意图

图4-1本实用新型的雾化器示意图

图4-2本实用新型的雾化器爆炸图

图5为装置通道进气口示意图

图6为装置气流通道示意图

图7为烟雾量对比曲线图

附图标记说明：

1、加热器；2、雾化器；3、电源；4、电路控制系统；5、外壳；21、空心针；22、内部陶瓷棒；23、发热丝；24、温度传感器；25、第一黄铜车件；31、不锈钢管；32、第二黄铜车件；33、PC塑胶配件；41、容纳腔；42、雾化元件。

具体实施方式

本实用新型结合一下附图做进一步的描述：

如图1-图4-2所示：一种烟草制品加热雾化装置，其装置主要包括加热器，雾化器，电源，电路控制系统，外壳，特征是：加热器主要包括加热元件，活动套筒，且加热元件与活动套筒共同界定出加热腔体，用于加热固态烟草制品，活动套筒可从装置主题取出，便于固态烟草制品与加热元件的分离及加热腔体的清洁；雾化器主要包括容纳腔，雾化元件，容纳腔用于容纳液态烟草制品，雾化器可以从 装置主体取出，实现雾化器的重复注液使用；电源主要包括电池，电池保护板；电路控制系统主要包括显示屏，按键，PCB线路板，充电接口；外壳为一体式结构，固定装置其他各组件。本实用新型气流通道为从雾化器底部进入，至雾化器上部出，再从加热器底部进入，经加热腔体内烟草制品流向外界。

所述加热元件包括外层空心针，内层陶瓷棒，发热丝，温度传感器，第一黄铜车件25。空心针采用不锈钢材料制成。不锈钢空心针位于加热元件最外侧，内部包裹着陶瓷棒，陶瓷棒内包含传感器和发热丝，发热针顶部尖端减小烟支插入阻力。发热针内壁贴合内部陶瓷棒，陶瓷棒内包括加热丝和K型热电偶。陶瓷棒起导热作用，且为K型热电偶及发热丝及支撑作用。发热丝和K型热电偶传入带孔陶瓷棒内压入不锈钢空心针里，用激光焊接下面第一黄铜车件，增强了与加热腔体的密封性。第一黄铜车件为圆形，内部至少两个孔，中心一个大孔，外侧至少一个小孔(∮0.5-3mm)，气流从第一黄铜车件底部穿过孔通向加热腔。热量从发热丝向外传递，经内部陶瓷体，不锈钢空心针，再到达烟丝中心，继而向外扩散，实现对烟丝的加热。发热丝的材料为镍铬材料。

加热腔体包括圆筒型不锈钢管、第二黄铜车件32及PC塑胶配件。加热腔壁采用不锈钢材料，配件采用PC塑胶材料。烟草加热腔内直径3-15mm，外直径为5-20mm，腔体壁厚0.25mm，腔体外侧长度17.95mm，腔体内侧长度17.7mm，加热腔整体长22.5mm。

加热腔底部设有至少2个小孔，既可以防止加热后的烟丝的下落，也为气流进入加热腔开通了通道；小孔位置为中心一个，外周至少一个，小孔直径0.5-3mm。

所述雾化器包括容纳腔、雾化元件。雾化器尺寸为直径3-15mm，长度10-50mm，容纳腔容积为1-10ml，雾化器的电阻值为0.1-5Ω。

容纳腔主要包括液态烟草制品嘴盖，液态烟草制品管，连接体。液态烟草制品嘴盖设计采用塑胶材料，易注液态烟草制品；液态烟草制品管提供装载液态烟草制品空间；连接体作用为连接雾化元件。容纳腔作用主要为装载液态烟草制品，为雾化器提供烟油及后续液态烟草制品的注入的作用。

雾化元件主要包括玻纤绳，泡沫镍，电热丝，陶瓷座，隔油材料，隔油片，螺杆，硅胶圈，螺杆顶针。玻纤绳主要为引导烟油入雾化元件的解热部分，经加热丝加热，产生烟油，陶瓷座为固定雾化亚由部分零部件及衔接下部隔离烟油 部分。雾化元件主要作用为雾化烟油，产生烟雾。

所述外壳为一体式结构，用于装置加热器、电子烟弹、电源、电路控制系统、及其他辅助配件的定位及装配。外壳采用注塑的方式加工成型。

利用本实用新型的装置与传统卷烟、电子烟进行烟雾量对比实验，如图7所示。

利用本实用新型的实施例与传统卷烟、电子烟进行感官质量对比实验，感官质量评价分数设定如表1所示。

检验程序：向评吸专家提供试样和检验表，要求评吸员按照表格要求对各项指标进行评吸。

结果统计：所有评吸员的评吸结果均有效，将各评吸员的单项评吸结果求算术平均值，结果保留至一位小数，并对各单项的算术平均值加和，得到总分，结果保留至一位小数。感官质量评价对比表如表2所示。

表1感官质量评价分数设定

表2感官质量评价对比表

如表2所示，由于本实用新型所提供的加热雾化装置采用电子烟加热雾化与传统烟加热产生烟雾的方式，每次用户抽吸体验时，根据用户抽吸力度大小，雾 化器配合加热器，相应的开启电子烟雾化烟雾量大小，电子烟产生的烟雾与传统卷烟加热产生烟雾相混合，补充传统烟加热产生烟雾的不足，使用户每口抽吸都能感觉到饱满的烟雾，而又不失传统卷烟的烟气，从而改善烟草制品加热雾化的感官质量，让各项评吸指标均呈上升趋势，使得本实用新型比电子烟抽吸评吸效果好，而更加接近传统卷烟评吸效果，更接近于传统卷烟的吸烟体验。
