便携小书箱的制作方法

本发明涉及一种学习用品，尤其涉及一种便携小书箱。

背景技术：

目前公知的小书箱功能简单，小孩子难以携带出去活动，部分小孩子迫切需求一种便携小书箱，它能装几本书和绘图材料，带出去活动，还可以搭个小舞台，表演指偶舞台戏，回家又可以成为一个雅致的小书架。

技术实现要素：

为了克服上述不足, 本发明提供了一种便携小书箱。

本发明为实现上述目的所采用的技术方案是：

便携小书箱，由左书箱、右书箱、背景板、幕布杆、幕布组成，其特征是：

所述左书箱和右书箱大小形状一样，中间有隔板，可以分隔成几个空间，放置不同的物品；所述左书箱和右书箱外侧面中部加工有凹槽，背景板可以插入其间，形成指偶舞台背景；所述左书箱和右书箱上部加工有卡槽；幕布杆卡在左书箱和右书箱的卡槽里；幕布穿在幕布杆上，可以朝两边拉开或闭合。

进一步地，所述左书箱和右书箱可以互相套在一起，组成一个方形体，便于压缩携带。

进一步地，所述左书箱和右书箱的板材采用镂空结构，以减省材料。

本发明的有益效果是，它能压缩携带，装几本书和绘图材料，带出去活动，还可以搭个小舞台，表演指偶舞台戏，回家后左书箱和右书箱并排放在一起又可以成为一个雅致的小书架了。

附图说明

下面结合附图和实施对本发明进一步说明。图1是本发明的示意图，图2是左书箱的示意图，图3是左书箱和右书箱互相套在一起的示意图。

图中，1是左书箱，2是右书箱，3是背景板，4是幕布杆，5是幕布，6是凹槽，7是指偶，8是卡槽，9是隔板。

具体实施方式

在图1中，便携小书箱，由左书箱1、右书箱2、背景板3、幕布杆4、幕布5组成，其特征是：

所述左书箱1和右书箱2大小形状一样，中间有隔板9，可以分隔成2个空间，放置书和绘图材料、指偶7、背景板3、幕布杆4、幕布5；背景板3插入左书箱1和右书箱2的外侧面中部的凹槽6，形成指偶舞台背景；幕布杆4卡在左书箱1和右书箱2的卡槽8里；幕布5穿在幕布杆4上，可以朝两边拉开；指偶7从下面伸出来表演节目。当幕布5闭合，更换背景板3，又可以表演下一个节目。

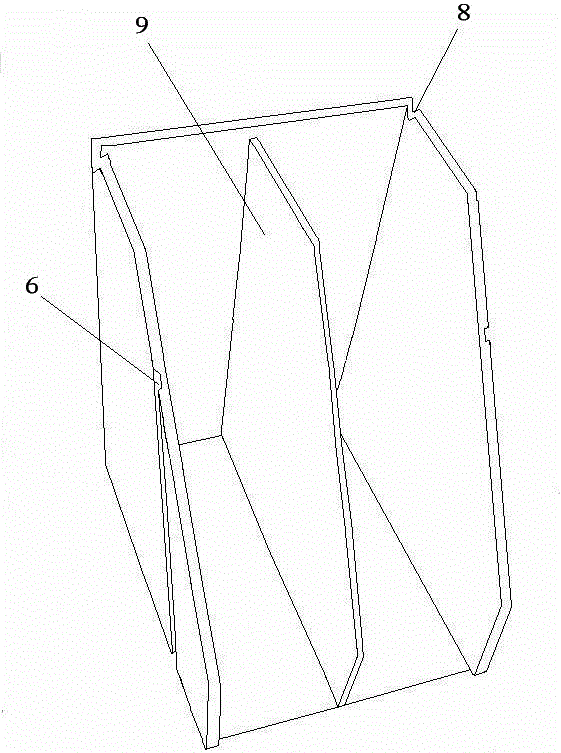

在图2中，左书箱1是在方形体的基础上除掉了一个角，便于拿取物品。

在图3中，所述左书箱1和右书箱2可以互相套在一起，组成一个方形体，便于压缩携带。

以上所述，仅是本发明的较佳实施例而已，并非对本发明作任何形式上的限制，任何未脱离本发明方案内容，依据本发明的技术实质对以上实施例所作的任何简单修改、等同变化与修饰，均仍属于本发明技术方案的范围内。
