一种卧式干发按摩装置的制作方法

本发明涉及清洁护理领域，特别是用于洗头后干燥头发的装置，具体地是一种卧式干发按摩装置。

背景技术：

随着生活水平的提高以及生活节奏的加快，人们用在头部护理的时间也大大减少了。由于对头皮环境的忽视，脱发、断发的问题已经成为中老年人的普遍现象，甚至已经呈现了年轻化的趋势。现代城市生活中，人们洗完头后经常借助吹风机来干燥头发，但往往手握式吹风机吹干湿发需要占用时间和耗费精力，并且容易受热不均匀，特别是一些时间不足的人经常没有彻底吹干头发就睡觉，这样长此以往容易导致偏头痛等疾病，此外对于不方便手动操作的病患和老年人而言，需要借助他人的帮助才可以吹干头发，生活上十分不便利。

现有技术中，有采用卧式吹风机来干燥头发的技术方案，例如中国专利cn205568162u公开的卧式吹风机包括框体、位于框体内部并从下到上依次设置的控制模块、鼓风模块、加热模块与支撑网；控制模块包括控制电路板，控制电路板连接于鼓风模块与加热模块；鼓风模块包括由若干个并排设置的隔板隔出的若干个出风口以及位于出风口内部的风叶，出风口向上出风并且出风口的正上方设置加热模块；加热模块包括若干个加热体，并且每个出风口的上方至少设有一个加热体；这样虽然可以在不影响看书、玩手机等休息的方式下轻松实现头发自动干燥，但在智能控制等方面仍然不能满足智慧生活、舒适便利的要求。

技术实现要素：

本发明所要解决的技术问题是针对现有技术中的卧式吹风机存在不能满足智慧生活、舒适便利的要求等缺点，提供一种卧式干发按摩装置。

本发明解决其技术问题所采取的技术方案是：一种卧式干发按摩装置，其特征在于：其包括外部软枕、干发腔体、鼓风模块、加热模块、按摩模块和控制模块，干发腔体位于外部软枕的内部，所述控制模块能够控制鼓风模块、加热模块和按摩模块的运行；所述鼓风模块包括两个轴流风机、两个进风管和一个出风管，两个进风管分别设置在所述干发腔体的两侧且与之连通，每个进风管内设置一个轴流风机，出风管设置在所述干发腔体的中部且与之连通；所述加热模块包括电阻丝网和温度传感器，所述电阻丝网设置在进风管内且位于轴流风机和干发腔体之间，所述温度传感器设置在进风管内且位于电阻丝网和干发腔体之间；所述按摩模块包括均匀排布的按摩球和带动按摩球运动的转轴，所述按摩球通过连接的转轴周期性上、下转动。

其中，在每个进风管的进风口还设置空气过滤网。

其中，在出口管内设置湿度传感器，当检测到相对湿度低于50%时，控制模块控制加热模块停止，并在加热模块停止30s后停止鼓风模块。

其中，进入干发腔体的空气的温度为35℃。

其中，所述卧式干发按摩装置还包括显示屏，所述显示屏上设有温度设定功能。

其中，所述控制模块控制加热模块使进入干发腔体中的空气的温度恒定采用pid调节模式。

其中，所述控制模块包括热风档、冷风档和按摩档按钮，所述热风档、冷风档均设置三个调节档位，按摩档设置强、弱两个调节档位。

其中，所述卧式干发按摩装置还包括一体式设置的前盖板。

其中，所述卧式干发按摩装置还包括发网，在发网的下端设置松紧带

本发明由于采取了上述技术方案，其具有如下有益效果：

本发明所述的一种卧式干发按摩装置，能够使人们躺在床上休息的同时将头发吹干，方便使用者在干发的过程中得到充分的休息，为快节奏生活的上班族以及行动不便的中老年和患者提供便利；并能够通过按摩球的转动促进头皮血液循环，可以舒缓疲劳的同时维护头皮健康；还可以采用pid温度控制调节方式使送风温度恒定，防止头发因高温而导致水分养分的流失，在一定程度上增加了电阻丝网的使用寿命和节省电量。

附图说明：

图1为本发明所述的卧式干发按摩装置的整体结构示意图；

图2为本发明所述的卧式干发按摩装置的前盖板的结构示意图；

图3为本发明所述的卧式干发按摩装置的发网的结构示意图。

具体实施方式：

以下结合附图对本发明的内容作进一步说明。

如图1所示，本发明所述的一种卧式干发按摩装置，用于干燥头发和按摩头部，其特征在于：其包括外部软枕1、干发腔体15、鼓风模块、加热模块、按摩模块和控制模块，干发腔体15位于外部软枕1的内部，所述外部软枕1能够支撑人们的头部，所述干发腔体15能够干燥头发，所述鼓风模块能够提供干燥头发的空气，所述加热模块能够加热外部空气，所述按摩模块能够按摩头部，所述控制模块能够控制鼓风模块、加热模块和按摩模块的运行。

在图1中，所述鼓风模块包括两个轴流风机11、两个进风管10和一个出风管2，两个进风管10分别设置在所述干发腔体15的两侧且与之连通，每个进风管10内设置一个轴流风机11，出风管2设置在所述干发腔体15的中部且与之连通，这样通过轴流风机11将干燥的空气吸入干发腔体15内对湿发进行干燥并将带有水分的空气通过出口管2排出，从而达到卧式自动干发的效果。同时，在每个进风管10的进风口还可以设置空气过滤网9，能够保证干燥头发的空气无杂质，保护干发过程的安全舒适。

其中，所述轴流风机11可以三档调速，所述进风管10为圆柱形进风管。为了更好地干发和节能环保，在出口管2内设置湿度传感器3，当检测到相对湿度低于50%时，控制模块控制加热模块停止，并在加热模块停止30s后停止鼓风模块。

在图1中，所述加热模块包括电阻丝网12和温度传感器8，所述电阻丝网12设置在进风管10内且位于轴流风机11和干发腔体15之间，所述温度传感器8设置在进风管10内且位于电阻丝网12和干发腔体15之间，所述电阻丝网12能够对进入干发腔体15中的空气进行加热，温度传感器8能够检测进入干发腔体15中的空气的温度，默认情况下进入干发腔体15的空气的温度为35℃。同时，本发明所述的卧式干发按摩装置还包括显示屏7，所述显示屏7与湿度传感器3和温度传感器8连接，能够显示进入干发腔体15中的空气的温度和通过出口管2排出的空气的湿度，所述显示屏7上设有温度设定功能，使用者可以通过设定合适的温度来决定进入干发腔体15中的空气的温度的大小。在本发明中，控制模块控制加热模块使进入干发腔体15中的空气的温度恒定采用pid调节模式，恒定的送风温度能够防止头发因高温而导致水分养分的流失，在一定程度上增加了电阻丝网的使用寿命和节省电量。

在图1中，所述按摩模块包括均匀排布的按摩球13和带动按摩球运动的转轴14，所述按摩球13通过连接的转轴14周期性上、下转动。通过按摩球13的转动促进头皮血液循环，可以舒缓疲劳的同时维护头皮健康。

在图1中，所述控制模块包括控制电路板，控制电路板可以控制鼓风模块、加热模块和按摩模块的运行并结合温湿度检测结果调整运行使其提供更舒适的使用感。所述控制电路板上设置有热风档4、冷风档5和按摩档按钮6，所述热风档、冷风档均设置三个调节档位，按摩档设置强、弱两个调节档位。

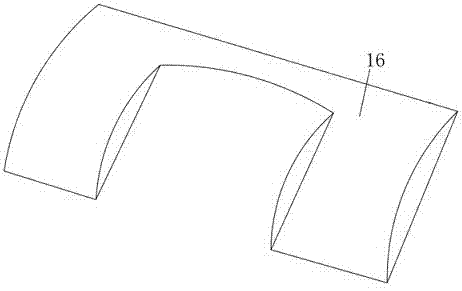

如图2所示，本发明所述的卧式干发按摩装置还包括一体式设置的前盖板16，用于平时盖住干发腔体15，仅预留足够容纳头部的空间用于干发。

如图3所示，本发明所述的卧式干发按摩装置还包括发网17，发网17可以将湿发均匀地包裹其中，在下端设置松紧带可以根据发量多少进行调整。
