护理床体结构的制作方法

本实用新型涉及医疗器械领域，更具体地说，是涉及一种新型护理床体结构。

背景技术：

现有的护理床普遍存在下述不足：

1:现存产品多为一个动作设置一个驱动器，使得使用者操作繁琐，成本也高。

2：现存产品一般无背板升起时，背板回退功能，大多采用简单铰链结构，当背板升起时使得使用者有腹部压迫感。

3：现存产品均无小背板的补偿功能。

技术实现要素：

本实用新型所要解决的技术问题是，克服现有技术中存在的不足，提供一种护理床体结构。

本实用新型护理床体结构，通过下述技术方案予以实现，床体由床面和床架组成，所述床面由背板、坐板、腿板和脚板组成，腿板和脚板的相邻端铰接；所述背板的中心处设置小推背板，床架两侧框位于背板底端的位置安装连杆固定板，背板托架一端与连杆固定板活动连接，背板托架另一端与背板活动连接；拉杆两端与位于两侧的背板托架固定，拉杆中部与直线驱动器推杆固定；连接板上部与背板托架固定连接，连接板中部与背板托架同轴与连杆固定板活动连接，连接板尾端与联动杆首端连接；连接板顶端与小背板托架连杆尾端活动连接，小背板托架连杆首端与小背板托辊活动连接，小背板托辊设置于小背板下表面，背板平移托架一端与连杆固定板活动连接，背板平移托架另一端与背板底端活动连接；

可解锁拉杆由联动杆、联动杆滑道和滑动杆组成，联动杆尾端和滑动杆首端分别放置于联动杆滑道内，滑动杆通过锁销与联动杆滑道固定，滑动杆尾端与腿板托架一端活动连接，腿板托架另一端连接腿板托辊，腿板托辊设置于腿板下表面；

所述床架两侧框竖直方向安装销轴，护栏插脚通过销轴与床架两侧框活动连接，床架两侧框与销轴相邻的位置设置凹槽，销轴旋转后嵌于凹槽内。

与现有技术相比，本实用新型的有益效果是：

背板、小推背板及腿板的活动动力靠一合直线驱动器提供，从而大大节省成本，并提高产品的可靠性。

当直线驱动器工作时，其推杆推动背板托架将背板和小推背板托起，同时可解锁拉杆拉动腿板托架将腿板抬起，托起的同时，背板也向左移动，因此使患者感觉背板无压迫感，

当背板角度达到45度时，腿板抬起了17度，小推背板升起10度，当背板角度大于45度，小推背板和腿板慢慢回落，当背板达到75度时，小推背板和腿板恢复到水平状态。背板回落时，当背板角度达到45度时，腿板抬起17度，小推背板抬起10度，当背板角度小于45度，小推背板和腿板慢慢回落直至背板、小推背板和腿板都恢复水平。

可解锁拉杆，可以实现腿板与背板的联动锁定和解除；避免下肢有障碍者强迫弯曲。

收放式护栏插脚结构；当护栏去除时，插脚收起，使得床体与床面同宽，减少护栏插脚外伸给使用者造成的障碍。

附图说明

图1是本实用新型立体结构示意图；

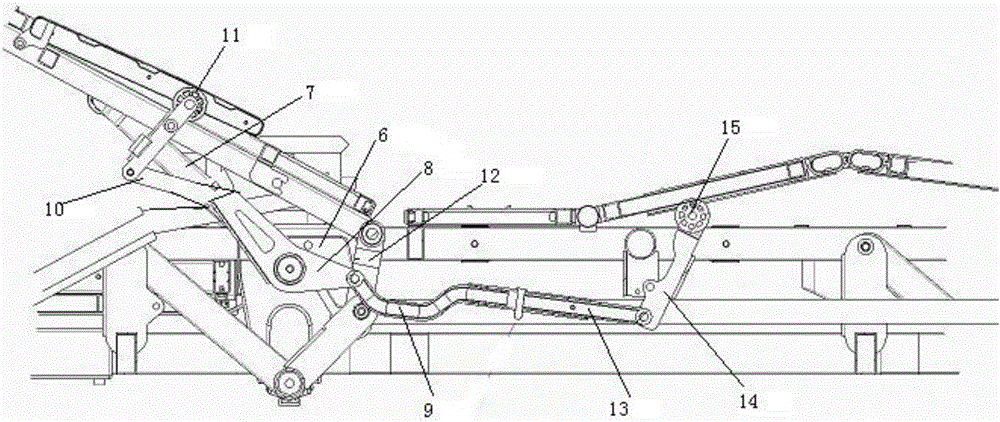

图2是本实用新型结构局部侧视图；

图3是本实用新型收放式护栏插脚结构示意图。

具体实施方式

以下结合附图和具体实施例对本实用新型作进一步详细说明。应当理解，此处所描述的具体实施例仅仅用以解释本实用新型，并不用于限定本实用新型。

如图1-2所示，本实用新型床体由床面和床架组成，所述床面由背板1、坐板2、腿板3和脚板4组成，腿板和脚板的相邻端铰接；所述背板的中心处设置小推背板5，如图2所示，床架两侧框位于背板底端的位置安装连杆固定板6，背板托架7一端与连杆固定板活动连接，背板托架另一端与背板活动连接；拉杆两端与位于两侧的背板托架固定，拉杆中部与直线驱动器推杆固定；连接板8上部与背板托架固定连接，连接板中部与背板托架同轴与连杆固定板活动连接，连接板尾端与联动杆9首端连接；连接板顶端与小背板托架连杆10尾端活动连接，小背板托架连杆首端与小背板托辊11活动连接，小背板托辊设置于小背板下表面，背板平移托架12一端与连杆固定板活动连接，背板平移托架另一端与背板底端活动连接；

可解锁拉杆由联动杆9、联动杆滑道和滑动杆13组成，联动杆尾端和滑动杆首端分别放置于联动杆滑道内，滑动杆通过锁销与联动杆滑道固定，滑动杆尾端与腿板托架14一端活动连接，腿板托架另一端连接腿板托辊15，腿板托辊设置于腿板下表面；

如图3所示，所述床架两侧框竖直方向安装销轴16，护栏插脚17通过销轴与床架两侧框活动连接，床架两侧框与销轴相邻的位置设置凹槽18，销轴旋转后嵌于凹槽内。

背板的活动范圈是0-75度，腿板的活动范围是0-10度。小推背板活动范围是0-10度。

当直线驱动器工作时，其推杆推动背板托架将背板和小推背板托起，同时可解锁拉杆拉动腿板托架将腿板抬起，托起的同时，背板也向左移动，因此使患者感觉背板无压迫感，

当背板角度达到45度时，腿板抬起了17度，小推背板升起10度，当背板角度大于45度，小推背板和腿板慢慢回落，当背板达到75度时，小推背板和腿板恢复到水平状态。背板回落时，当背板角度达到45度时，腿板抬起17度，小推背板抬起10度，当背板角度小于45度，小推背板和腿板慢慢回落直至背板、小推背板和腿板都恢复水平。

可解锁拉杆，可以实现腿板与背板的联动锁定和解除；避免下肢有障碍者强迫弯曲。

收放式护栏插脚结构；当护栏去除时，插脚收起，使得床体与床面同宽，减少护栏插脚外伸给使用者造成的障碍。

以上所述仅是本实用新型的优选实施方式，应当指出的是，对于本技术领域的普通技术人员来说，在不脱离本实用新型原理的前提下，还可以做出若干改进和润饰，这些改进和润饰也应视为本实用新型的保护范围。
