脱细胞血管交联装置的制作方法

本实用新型涉及一种医用设备，特别涉及一种脱细胞血管交联装置。

背景技术：

脱细胞血管处理过程中会存在损伤弹性纤维和胶原纤维，进而减小生物力学性能、使血管壁粗糙，同时会加速血管弹性变形和退化，最终导致血管扩张和动脉瘤形成。所以，现有技术中，通常会将脱细胞血管放置于脱细胞血管力学性能的水溶液中，用紫外灯照射一定时间进行交联反应以恢复血管的残余应力；而现有技术中交联装置通常由一个脱细胞血管放置容器和一个紫外灯组成，结构十分简陋，无法杜绝环境污染，达到无菌环境，特别是有些交联反应需要在充满氧气或惰性气体的环境中完成，现有技术中交联装置更是无法达到其要求，其次，交联反应通常需要较为精确的时间控制，特别是对比实验的情况下要求更为苛刻，而现有技术实现这些要求程序上均较为繁琐，需要人工控制的步骤较多，操作十分不便，故此，现有技术中的脱细胞血管交联装置存在结构简陋、操作不便、人工控制较为繁琐以及无法达到更高要求的问题。

技术实现要素：

有鉴于此，本实用新型的目的是提供一种结构紧凑，功能多样化，操作方便且可满足高要求的脱细胞血管交联装置。

实现上述目的，本实用新型采用的技术方案是：一种脱细胞血管交联装置，包括箱体、盛样抽屉、中波长紫外灯、抽屉口密封结构和抽屉卡接结构；所述箱体为长方体，其顶部设置有透明观察窗，其一侧壁下部设有抽屉入口，盛样抽屉通过抽屉入口滑入箱体底部；所述中长波紫外灯安装于箱体一内侧壁上部；所述盛样抽屉与抽屉入口之间通过抽屉口密封结构密封，盛样抽屉与箱体之间通过抽屉卡接结构可拆卸地卡接于一体。

进一步的，所述抽屉口密封结构包括入口密封条和抽屉密封条，入口密封条沿抽屉入口安装一周，抽屉密封条沿盛样抽屉尾端对应入口密封条安装一周，入口密封条和抽屉密封条相互配合密封。

进一步的，所述抽屉卡接结构包括卡接组件、联动轴和手柄；所述卡接组件为四组，每两组分别设置于盛样抽屉两侧，设置于同侧的两组卡接组件分别上下布置；所述卡接组件包括卡接件和卡接槽，卡接件与盛样抽屉固定联接，卡接槽对应卡接件位置设置于箱体上，卡接件与卡接槽卡接配合；所述联动轴和手柄均为两个，每个联动轴一端与同侧两组卡接组件的卡接件均固定联接，另一端与两个手柄分别联接。

进一步的，所述两个手柄分别位于盛样抽屉两侧正上方位置。

进一步的，所述盛样抽屉的内部容积空间为均分的两个或两个以上小方格组成。

进一步的，所述脱细胞血管交联装置还设置有计时报警结构。

进一步的，所述计时报警结构包括触发器、计时器和扬声器，所述触发器安装于抽屉入口位置对应盛样抽屉棱边设置，计时器和扬声器均安装于箱体外侧；所述触发器与计时器连接，计时器与扬声器连接。

进一步的，所述触发器对应盛样抽屉的棱边位置还设置有触发器顶片。

进一步的，所述箱体侧壁设置有通孔，通孔上设置有密封塞。

进一步的，所述箱体对称两侧壁上对应位置分别设置有通孔，并通孔上均设置有密封塞。

本实用新型的脱细胞血管交联装置的有益效果为：该脱细胞血管交联装置采用箱体结构，并通过设置有抽屉口密封结构，具有较为密闭的空间，可以创造较好的反应环境，不容易被污染；通过设置抽屉卡接结构进一步加强了抽屉口密封结构的密闭效果，同时，盛样抽屉不易在工作中滑出，保证工作可靠连续的进行；通过计时报警结构，可以较为精准的控制反应时间，且计时报警结构由盛样抽屉滑入箱体时自动触发，无需人工启动，有效避免人工失误造成影响，通过设置通孔，可以满足箱体内抽真空或灌入各种气体要求，且在装置不使用时可用于装置通风，保持装置干燥、清洁，综上，本实用新型的脱细胞血管交联装置具有结构新颖、功能多样化和操作简便等特点。

附图说明

下面结合附图和具体实施例对本实用新型作进一步描述：

图1为本实用新型的脱细胞血管交联装置立体结构示意图；

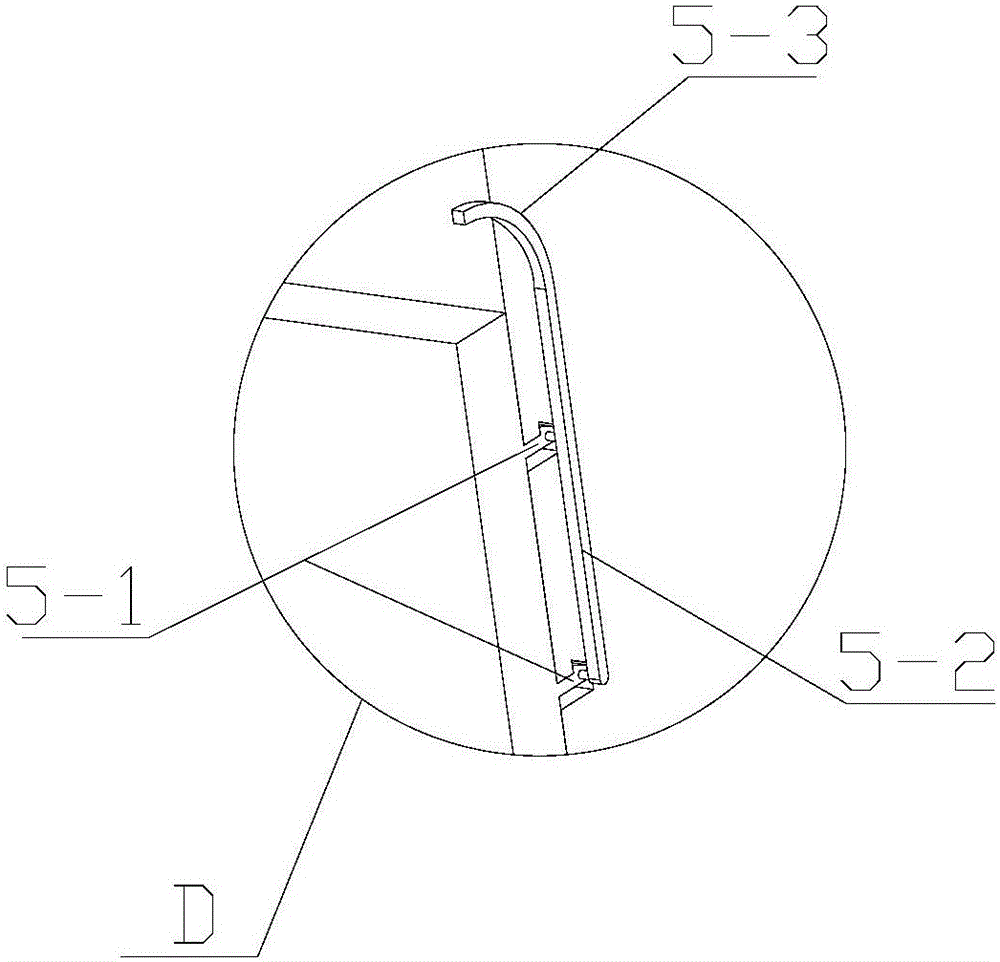

图2为图1中D部放大结构示意图；

图3为本实用新型的脱细胞血管交联装置盛样抽屉抽出立体结构示意图；

图4为图3中A部放大结构示意图；

图5为图3中B部放大结构示意图；

图6为本实用新型的脱细胞血管交联装置盛样抽屉结构示意图；

图7为图6中C部放大结构示意图；

图8为本实用新型的脱细胞血管交联装置箱体结构示意图；

图9为本实用新型的脱细胞血管交联装置主视结构示意图；

图10为图9中E-E剖面结构示意图；

图11为本实用新型的脱细胞血管交联装置打开密封塞结构示意图；

图中，1为箱体；1-1为透明观察窗；1-2为抽屉入口；1-3为通孔；1-4为密封塞；2为盛样抽屉；2-1为小方格；2-2为棱边；3为中波长紫外灯；4为抽屉口密封结构；4-1为入口密封条；4-2为抽屉密封条；5为抽屉卡接结构；5-1为卡接组件；5-1-1为卡接件；5-1-2为卡接槽；5-2为联动轴；5-3为手柄；6为计时报警结构；6-1为触发器、6-2为计时器；6-3为扬声器；6-4为触发器顶片。

具体实施方式

如图1至图11所示，一种脱细胞血管交联装置，包括箱体1、盛样抽屉2、中波长紫外灯3、抽屉口密封结构4和抽屉卡接结构5；所述箱体1为长方体，其顶部设置有透明观察窗1-1，其一侧壁下部设有抽屉入口1-2，盛样抽屉2通过抽屉入口1-2滑入箱体1底部；所述中长波紫外灯3安装于箱体1一内侧壁上部；所述盛样抽屉2与抽屉入口1-2之间通过抽屉口密封结构4密封，盛样抽屉2与箱体1之间通过抽屉卡接结构5可拆卸地卡接于一体。本实用新型的脱细胞血管交联装置主要通过盛样抽屉2内放置脱细胞血管和恢复脱细胞血管力学性能的水溶液，在中长波紫外灯3照射下进行交联反应；其次，本实用新型的脱细胞血管交联装置通过在箱体1内进行交联反应，有效保证反应环境更加清洁无污染；由于箱体1一侧壁下部设有抽屉入口1-2，盛样抽屉2通过抽屉入口1-2滑入箱体1底部，为了保证箱体1的密闭性，盛样抽屉2与抽屉入口1-2之间便通过抽屉口密封结构4密封；为了保证抽屉口密封结构4的密封效果，盛样抽屉2与箱体1之间通过抽屉卡接结构5可拆卸地卡接于一体，保证抽屉口密封结构4持续性地有一定密封压力，提高密封效果，同时，亦有效保证盛样抽屉2不至在工作时滑出，影响交联反应的持续进行。另外，箱体1顶部设置有透明观察窗1-1，便于在交联反应过程中实时观察反应进展，该透明观察窗1-1通常采用玻璃材料制造。综上，本实用新型的脱细胞血管交联装置有效保证反应环境更加清洁无污染，保持反应工作的持续性和稳定性。

如图3、图5至图8和图10所示，所述抽屉口密封结构4包括入口密封条4-1和抽屉密封条4-2，入口密封条4-1沿抽屉入口1-2安装一周，抽屉密封条4-2沿盛样抽屉2尾端对应入口密封条4-1安装一周，入口密封条4-1和抽屉密封条4-2相互配合密封。盛样抽屉2与箱体1之间通过抽屉卡接结构5可拆卸地卡接于一体，具体地，入口密封条4-1和抽屉密封条4-2相互贴合更紧，密封效果更好。

如图1至图11所示，所述抽屉卡接结构5包括卡接组件5-1、联动轴5-2和手柄5-3；所述卡接组件5-1为四组，每两组分别设置于盛样抽屉2两侧，设置于同侧的两组卡接组件5-1分别上下布置；所述卡接组件5-1包括卡接件5-1-1和卡接槽5-1-2，卡接件5-1-1与盛样抽屉2固定联接，卡接槽5-1-2对应卡接件5-1-1位置设置于箱体1上，卡接件5-1-1与卡接槽5-1-2卡接配合；所述联动轴5-2和手柄5-3均为两个，每个联动轴5-2一端与同侧两组卡接组件5-1的卡接件5-1-1均固定联接，另一端与两个手柄5-3分别联接。本实用新型的脱细胞血管交联装置的抽屉卡接结构5工作方式为：当盛样抽屉2已盛入反应材料后，将盛样抽屉2推入箱体1的抽屉入口1-2时，设置于盛样抽屉2两侧的卡接组件5-1卡接，具体为与盛样抽屉2固定联接的卡接件5-1-1卡入卡接槽5-1-2中，可以想到的是，所述卡接件5-1-1为有一定韧性的柔性材料制成，当卡接件5-1-1卡入卡接槽中即实现盛样抽屉2与箱体1卡接于一体，更为具体地时，当卡接件5-1-1刚卡入卡接槽5-1-2时，卡接件5-1-1向下柔性变形，联动轴5-2和手柄5-3均向下移动，当卡接件5-1-1完全卡入卡接槽5-1-2后，卡接件5-1-1变形复位，联动轴5-2和手柄5-3向上移动。当交联反应完成后，需要打开卡接组件5-1时，先同时手动按压盛样抽屉2两侧上方的手柄5-3，手柄5-3带动联动轴5-2向下移动，联动轴5-2同时带动卡接件5-1-1向下变形，此时，轻推盛样抽屉2，便可将盛样抽屉2滑出，当卡接,5-1-1脱离卡接槽5-1-2时，卡接组件5-1打开，同时，联动轴5-2和手柄5-3上移；过程中可以想到的是，卡接槽5-1-2的宽度大于卡接件5-1-1的宽度，卡接槽5-1-2留有卡接件5-1-1变形宽度。所述两个手柄5-3分别位于盛样抽屉2两侧正上方位置。抽出盛样抽屉2时，便于按压两个手柄5-3；例：双手两个拇指同时按住手柄5-3，其余手指轻推盛样抽屉2即可轻松抽出盛样抽屉2。

如图3和图6所示，所述盛样抽屉2的内部容积空间为均分的两个或两个以上小方格2-1组成。其设计可以较好地进行对比试验，在不同的小方格2-1内放不同参数的反应溶剂等；可以想到的是，盛样抽屉2内部容积空间均分成小方格2-1的隔板可以为玻璃等反应条件需要的材料制成。

如图1、图3、图5至图9所示，所述脱细胞血管交联装置还设置有计时报警结构6。可以较为准确的控制反应时间。所述计时报警结构6包括触发器6-1、计时器6-2和扬声器6-3，所述触发器6-1安装于抽屉入口1-2位置对应盛样抽屉2的棱边2-2设置，计时器6-2和扬声器6-3均安装于箱体1外侧；所述触发器6-1与计时器6-2连接，计时器6-2与扬声器6-3连接。其出触发器6-1的设置方式可以实现自动触发计时器6-2的功能，当盛样抽屉2推入箱体1时，其棱边2-2压住触发器6-1，触发器6-1发出信号至计时器6-2，计时器6-2开始计时，当然，可以想到的是，本实用新型选择的计时器6-2具有预设时长单元，当达到预定时长，计时器6-2发送信号给扬声器6-3，扬声器6-3发声报警，工作人员可以在听到报警后马上进行处理，即抽出盛样抽屉2，触发器6-1松开，计时器6-2归零进入预设时长状态，扬声器6-3停止报警。所述触发器6-1对应盛样抽屉2的棱边2-2位置还设置有触发器顶片6-4。进一步改善触发器6-1触发灵敏度，使实际使用效果得到加强。

如图1、图3、图8至图11所示，所述箱体1侧壁设置有通孔1-3，通孔1-3上设置有密封塞1-4。根据交联反应需要，取下通孔1-3上的密封塞1-4，该通孔1-3可以用于与外界真空发生器联接，将箱体1内抽为真空；同时，也可以与氧气发生器或惰性气体发生器联接，将箱体1内通入氧气或惰性气体，实现更多的交联反应需要的条件要求，容易想到的是，该通孔1-3包括但不限于联接真空发生器、氧气发生器和惰性气体发生器，另外，在该通孔1-3不使用时，通孔1-3上均安装有密封塞1-4，保持箱体1密闭性。所述箱体1对称两侧壁上对应位置分别设置有通孔1-3，并通孔1-3上均设置有密封塞1-4。对称两侧壁对应位置分别设置通孔1-3，可以在本实用新型的脱细胞血管交联装置不使用时，取下两侧通孔1-3上的密封塞1-4，保持箱体1内部空气对流干燥，调节或清洁箱体内部环境。

综上所述，本实用新型的脱细胞血管交联装置具有结构新颖、功能多样化和操作简便等特点。

最后说明的是，以上实施例仅用以说明本实用新型的技术方案而非限制，尽管参照较佳实施例对本实用新型进行了详细说明，本领域的普通技术人员应当理解，可以对本实用新型的技术方案进行修改或者等同替换，而不脱离本实用新型技术方案的宗旨和范围，其均应涵盖在本实用新型的权利要求范围当中。
