一体式加热氧气湿化瓶装置的制作方法

本实用新型涉及一体式加热氧气湿化瓶装置。

背景技术：

目前，氧气吸入是临床治疗各种急慢性疾病的常规治疗方案，可显著改善机体的缺氧症状，促进患者的康复。目前临床上最常用的氧气湿化装置是一种开放式的湿化瓶，临床在消毒后使用，湿化水为常温灭菌注射用水。存在以下两个方面的问题：①湿化瓶需要每日更换消毒，增加医务人员的工作量；②由于湿化瓶是开放式装置，在接入墙氧后，存在感染风险；③氧气温度为18～20℃左右，且气流量为5～7 L/min，寒冷气流刺激可引起呼吸道过度紧张收缩，甚至引起气促和呼吸困难等不良症状。基于上述问题，需要建立具有密闭性且可对氧气加热的湿化瓶装置。

技术实现要素：

本实用新型的目的在于克服现有技术的缺陷，提供一种可以避免污染，对湿化液进行快速恒温加热，使用安全舒适的一体式加热氧气湿化瓶装置。

为了实现上述目的，本实用新型采取的技术方案如下：

一种一体式加热氧气湿化瓶装置，其包括瓶体、安装在所述瓶体顶部的瓶盖、设置于瓶盖上的进气接头和出气接头，所述进气接头的下端连接有进气管，所述进气管位于所述瓶体内，所述瓶体底部设置有加热底座，所述加热底座包括底壳、嵌置在所述底壳顶部的金属加热盒以及设置在所述底壳内的控制器，所述金属加热盒内设置有设置有温度感应器和电加热丝，所述温度感应器和所述电加热丝均与所述控制器相连，所述加热底座上设置有供电的电源插口。

进一步地，所述金属加热盒的上表面涂覆有聚四氟乙烯层。

进一步地，所述进气管底部设置有消音罩。

与现有技术相比，本实用新型所取得的有益效果如下：

本实用新型所提供的一体式加热氧化湿化瓶为一体式设计，在使用前外面均为无菌包装袋，在使用时候撕开并直接接入墙氧，降低临床医务人员的工作量，且降低感染的风险。本实用新型底部的加热底座可以对氧气湿化液加热至37℃，避免寒冷对呼吸道的刺激，提升患者吸氧的舒适度。

本实用新型的加热底座由于直接接触湿化液，可以在短时间内对湿化液进行加热，并通过金属加热盒内的温度感应器感应温度，当温度超过37℃时停止加热，当温度低于37℃时开始加热，金属加热盒可以起到快速导热的作用，在金属加热盒8的上表面涂覆有聚四氟乙烯层可以避免金属长时间加热潮湿被氧化，对湿化液产生污染。

本实用新型的进气管底部设置消音罩，可以减少噪音的产生，使病患者使用舒适。

附图说明

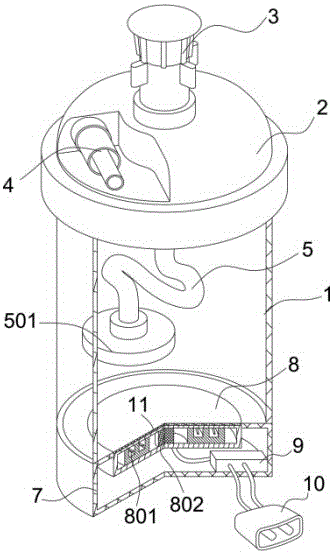

附图1为本实用新型的结构示意图；

附图2为本实用新型的剖视图；

在附图中：

1瓶体、2瓶盖、3进气接头、4出气接头、5进气管、501进气管、6加热底座、7底壳、8金属加热盒、801温度感应器、802电加热丝、9控制器、10电源插口、11聚四氟乙烯层。

具体实施方式

以下结合附图1和2所示，对本实用新型进行进一步详细的叙述。

如附图1和2所示，一种一体式加热氧气湿化瓶装置，其包括瓶体1、安装在所述瓶体1顶部的瓶盖2、设置于瓶盖2上的进气接头3和出气接头4，所述进气接头3的下端连接有进气管5，所述进气管5位于所述瓶体1内，所述进气管5底部设置有消音罩502，可以减少氧气进入湿化液后的产生的噪音，使病房保持相对安静。

本实用新型的瓶体1底部设置有加热底座6，所述加热底座6包括底壳7、嵌置在所述底壳7顶部的圆柱形金属加热盒8以及设置在所述底壳7内的控制器9，所述金属加热盒8内设置有设置有温度感应器801和电加热丝802，温度感应器801直接检测金属加热盒8顶部金属片的温度，所述温度感应器801和所述电加热丝802均与所述控制器9相连，所述底壳7的侧壁上设置有供电的电源插口10。加热底座6和底壳7均为硬塑料或橡胶材质，本身是绝缘的，保障了使用者安全。在金属加热盒8的上表面涂覆有聚四氟乙烯涂层11，可以将金属和湿化液隔离开来，避免金属加热盒8上表面接触湿化液对湿化液产生污染。

本使用新型的使用方法如下：

直接撕开无菌包装，将墙氧端直接接入氧气流量表，调整好氧流量，然后接上患者吸氧管，在将吸氧管另外一段佩戴在患者鼻子上，将电源插口插接到插座上通电，控制器开始工作，当温度感应器温度低于37℃时，电热丝开始加热，当检测到金属加热盒温度高于37℃时，电热丝停止加热，如此反复调节，使湿化瓶内的湿化液保持与人体相应的温度，增加使用者的舒适感。

以上所述实施方式仅为本实用新型的优选实施例，而并非本实用新型可行实施的穷举。对于本领域一般技术人员而言，在不背离本实用新型原理和精神的前提下对其所作出的任何显而易见的改动，都应当被认为包含在本实用新型的权利要求保护范围之内。
