一种胶囊药剂的外衣包装装置的制作方法

本实用新型涉及一种包装装置，具体是一种胶囊药剂的外衣包装装置。

背景技术：

现今市场上的烘干机种类繁多，对于特定的工作的烘干机具有特定的功能，例如片剂包衣烘干机就是对于特定的片剂包衣进行烘干，片剂包衣烘干要注意保证包衣在烘干过程的完好，所以对于包衣的烘干就有特定的技术要求，现在急需开发一种对于片剂包衣进行烘干的烘干机。

技术实现要素：

本实用新型的目的在于提供一种胶囊药剂的外衣包装装置，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：

一种胶囊药剂的外衣包装装置，包括箱体、烘干滚筒、隔热箱、电热丝、鼓风机和滤尘器；所述箱体的内腔底部位置设置有进气管；所述进气管的左端位于箱体的外部，右端与滤尘器连接；所述滤尘器设置在箱体的内腔左下角，内部设置有滤尘片；所述滤尘器的右侧与鼓风机连接；所述鼓风机的顶端设置有鼓风机控制器；所述鼓风机的右端与隔热箱连接；所述隔热箱的材质为隔热板，内部设置有电热丝；所述隔热箱的外壁左侧位置设置有电热丝控制器；所述隔热箱的顶端安装有输气管；所述输气管的顶端与隔板连接；所述隔板焊接在箱体的内壁中部位置；所述隔板的左端下侧位置设置有配电箱；所述隔板的上侧位置设置有散气板；所述散气板的上侧位置设置有烘干滚筒；所述烘干滚筒的两端焊接有转轴，中部位置设置有料口；所述转轴通过轴承与箱体连接；所述转轴的左端与电动机连接；所述电动机安装在箱体的外壁左侧位置；所述箱体的顶端设置有出气口；所述箱体的外壁前侧中部位置设置有控制区；所述控制区内部包括有总开关、鼓风机控制器旋钮和电热丝控制器旋钮；所述箱体的外壁前侧下部位置设置有散热板。

作为本实用新型进一步的方案：所述箱体的材质为不锈钢，长方体空腔结构。

作为本实用新型进一步的方案：所述电热丝的材质为镍镉合金，呈蛇形分布在隔热箱的内腔。

与现有技术相比，本实用新型的有益效果是：

本实用新型对于片剂包衣类的物料烘干效果好、烘干均匀、烘干时间短、易于操作；烘干滚筒的设计使得烘干速度得到大大提高，通过烘干滚筒的旋转能够对物料颗粒进行均匀烘干，避免了由于局部烘干温度过高产生的物料颗粒烧伤，造成不必要的麻烦。

附图说明

图1为一种胶囊药剂的外衣包装装置结构示意图。

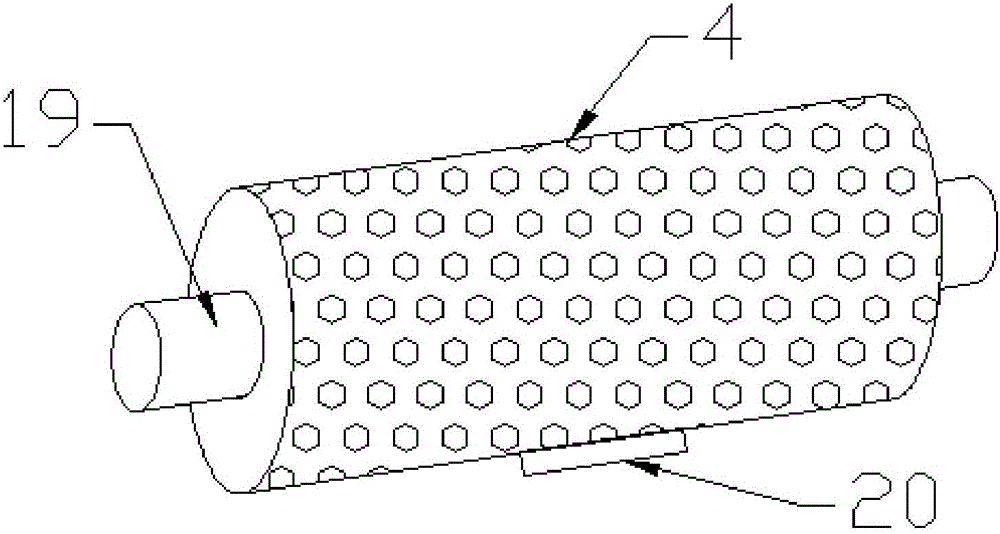

图2为一种胶囊药剂的外衣包装装置中烘干滚筒的结构示意图。

图3为一种胶囊药剂的外衣包装装置中箱体的结构示意图。

图中：1-出气口；2-箱体；3-物料颗粒；4-烘干滚筒；5-散气板；6-隔板；7-输气管；8-隔热板；9-电热丝；10-进气口；11-滤尘器；12-滤尘片；13-鼓风机；14-鼓风机控制器；15-电热丝控制器；16-配电箱；17-电动机；18-轴承；19-转轴；20-料口；21-电热丝控制器旋钮；22-鼓风机控制器旋钮；23-主开关；24-散热板。

具体实施方式

下面结合具体实施方式对本专利的技术方案作进一步详细地说明。

请参阅图1-3，一种胶囊药剂的外衣包装装置，包括箱体2、烘干滚筒4、隔热箱8、电热丝9、鼓风机13和滤尘器11；所述箱体2的材质为不锈钢，长方体空腔结构，用于支撑和固定内部的烘干设备；所述箱体2的内腔底部位置设置有进气管10；所述进气管10的左端位于箱体2的外部，右端与滤尘器12连接；所述滤尘器11设置在箱体4的内腔左下角，内部设置有滤尘片12，用于对空气中的浮尘进行过滤，减少进入箱体4内部的浮尘，保证烘干过程在低尘的环境下进行；所述滤尘器11的右侧与鼓风机13连接；所述鼓风机13的顶端设置有鼓风机控制器14；所述鼓风机控制器14通过改变内部的电阻来控制鼓风机13的转速，从而控制鼓风机13的出风量，便于工作人员调节烘干过程的风速；所述鼓风机13的右端与隔热箱8连接；所述隔热箱8的材质为隔热板，内部设置有电热丝9；所述电热丝9的材质为镍镉合金，呈蛇形分布在隔热箱8的内腔，用于对空气进行加热，对物料颗粒3进行烘干；所述隔热箱8的外壁左侧位置设置有电热丝控制器8；所述电热丝9控制器8通过调节内部接入电路的电阻，来调节电热丝9的加热功率，便于工作人员调节烘干温度；所述隔热箱8的顶端安装有输气管7；所述输气管7的顶端与隔板6连接；所述隔板6焊接在箱体2的内壁中部位置；所述隔板6的左端下侧位置设置有配电箱16，用于为电热丝9和鼓风机13配电；所述隔板6的上侧位置设置有散气板5，用于将输气管7输出的高温气体进行均匀分散，防止烘干温度不均匀，造成部分物料颗粒3因为高温被灼伤；所述散气板5的上侧位置设置有烘干滚筒4；所述烘干滚筒4的两端焊接有转轴19，中部位置设置有料口20；所述转轴19通过轴承18与箱体2连接；所述转轴18的左端与电动机17连接；所述电动机17安装在箱体2的外壁左侧位置，用于带动烘干滚筒4进行旋转；所述箱体2的顶端设置有出气口1；所述箱体2的外壁前侧中部位置设置有控制区；所述控制区内部包括有总开关23、鼓风机控制器旋钮22和电热丝控制器旋钮21；所述箱体2的外壁前侧下部位置设置有散热板24。
