一种新型骨科取钉装置的制作方法

本实用新型涉及医疗器械技术领域，尤其是一种新型骨科取钉装置。

背景技术：

医学临床中，骨折是骨创伤常见的疾病之一。治疗骨折常采用的方法是实施内固定手术，即将骨折部位复位后，借助于由金属材料制成的接骨板和螺钉将复位后的骨骼连接起来。在实施内固定手术后取下接骨板的过程中，需要将螺钉拆下，因不同的原因常使螺钉折断，很难将螺钉通过螺丝刀等工具旋拧出，取钉过程费时费用，还容易增加创伤和手术时间，甚至放弃取钉，让其终生留在骨骼内，给患者带来诸多不便。

技术实现要素：

本实用新型的目的是为了克服上述技术缺点提供一种新型骨科取钉装置。

本实用新型解决技术问题采用的技术方案为：一种新型骨科取钉装置，包括底座、支撑柱、限位杆和支撑架，所述底座和支撑架通过支撑柱相连，所述支撑架上设置有滑道和连接块，所述滑道和连接块通过滑块相连，所述连接块上设置有启动螺杆，所述启动螺杆顶端设置有电机，所述启动螺杆底端设置有螺丝刀。

所述支撑柱上设置有制动槽，所述限位杆和制动槽通过固定螺栓相连。

所述支撑架和限位杆中间设置为中空。

所述启动螺杆上设置有限位块。

所述底座上设置有海绵垫。

本实用新型所具有的有益效果是：

本实用新型结构设计合理，使用方便，能够精准取钉，通过电机驱动，大大降低了劳动强度，设置有海绵垫，可提高患肢舒适度，设置有滑道和滑块，方便调节启动螺杆的横向距离，设置有制动槽和固定螺栓，可调节限位杆的纵向距离，调节方便，省时省力，可控性好。

附图说明

附图1为本实用新型的结构示意图。

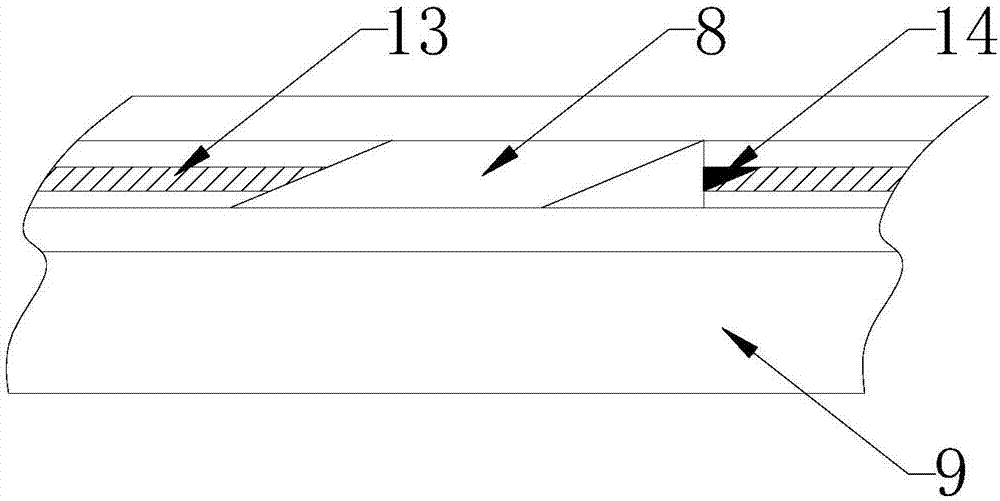

附图2为本实用新型连接块和支撑架的连接示意图。

具体实施方式

下面结合附图1与附图2对本实用新型做以下详细说明。

如图1与图2所示，本实用新型包括底座1、支撑柱12、限位杆4和支撑架9，所述底座1和支撑架9通过支撑柱12相连，所述支撑架9上设置有滑道13和连接块8，所述滑道13和连接块8通过滑块14相连，所述连接块8上设置有启动螺杆6，所述启动螺杆6顶端设置有电机7，所述启动螺杆6底端设置有螺丝刀3；所述支撑柱12上设置有制动槽10，所述限位杆4和制动槽10通过固定螺栓11相连；所述支撑架9和限位杆4中间设置为中空；所述启动螺杆6上设置有限位块5；所述底座1上设置有海绵垫2。

使用本实用新型时，将患者要取钉的患肢放在海绵垫2上，设置好限位杆4和限位块5之间的距离，通过固定螺栓11固定，即设置好取钉的深度，滑动启动螺杆6，可调节启动螺杆6的横向距离，将螺丝刀3对准螺钉时，打开电机7，将螺钉取出即可。
