一种妇产科泌尿系统清洗装置的制作方法

本实用新型属于医疗辅助器械技术领域，涉及一种妇产科泌尿系统清洗装置。

背景技术：

泌尿系统由肾脏、输尿管、膀胱及尿道组成。其主要功能为排泄。排泄是指机体代谢过程中所产生的各种不为机体所利用或者有害的物质向体外输送的生理过程。被排出的物质一部分是营养物质的代谢产物；另一部分是衰老的细胞破坏时所形成的废物。此外，排泄物中还包括一些随食物摄入的多余物质，如多余的水和无机盐，蛋白质等。

孕妇的胎儿大小影响了孕妇的日常行动，包括孕妇对泌尿系统的清洗，所以在孕妇需要对泌尿系统进行清洁时，通常需要孕妇的护理人进行清洁，大多数孕妇因为难为情，拒绝护理人进行清洗，长期不对泌尿系统进行清洗容易使泌尿系统感染，引起疾病，因此，亟需一种妇产科泌尿系统清洗装置。

技术实现要素：

（1）要解决的技术问题

本实用新型为了克服在孕妇需要对泌尿系统进行清洁时，通常需要孕妇的护理人进行清洁，大多数孕妇因为难为情，拒绝护理人进行清洗，长期不对泌尿系统进行清洗容易使泌尿系统感染，引起疾病的缺点，本实用新型要解决的技术问题是提供一种妇产科泌尿系统清洗装置。

（2）技术方案

为了解决上述技术问题，本实用新型提供了这样一种妇产科泌尿系统清洗装置，包括有箱体、手阀、U型支架、螺杆、螺母、L型支杆、电机、滑轨、竖连杆、定位块、横连杆、烘手机、挡板、喷头、N型支架、储水桶、出水管、电磁阀和伸缩水管，箱体的下方左侧设置有手阀，箱体的上方设置有椭圆形孔，箱体内安装有U型支架，U型支架上设置有螺杆，螺杆与U型支架活动式连接，螺杆上设置有螺母，L型支杆设置在U型支架的右侧，电机安装在L型支杆上，螺杆与电机连接，滑轨安装在U型支架的上方，竖连杆设置在滑轨内，竖连杆与螺母连接，竖连杆上安装有定位块，横连杆安装在竖连杆的左侧，横连杆上设置有烘手机、挡板和喷头，烘手机设置在挡板的左侧，喷头设置在挡板的右侧，箱体的上方右侧安装有N型支架，N型支架的上方设置有储水桶，储水桶的下方设置有出水管，出水管上安装有电磁阀，伸缩水管的一端与出水管连接，伸缩水管的另一端与喷头连接。

优选地，还包括有控制器，控制器设置在箱体内的右侧上方，电机、烘手机和电磁阀都分别与控制器连接。

优选地，挡板的形状为X形挡板。

优选地，箱体的材料为塑料。

工作原理：进行清洗时，孕妇坐在箱体的椭圆形孔上方，打开电磁阀，因为储水桶位于箱体的上方，打开电磁阀时，储水桶内的清洗水因为压力流向伸缩水管，并通过伸缩水管从喷头喷出，通过喷头喷出的清洗水清洗被清洗部位，完成清洗工作，当清洗完毕时，控制电机反转，电机带动螺杆旋转，螺杆上的螺母向右移动，当螺母向右侧移动到极限时停止电机，此时烘手机位于椭圆形孔的下方，启动烘手机，通过烘手机吹出的热风使被清洗部位烘干，使用过的清洗水会流到箱体内，当需要排放箱体内的清洗水时，打开箱体下方的手阀即可。

因为还包括有控制器，控制器设置在箱体内的右侧上方，电机、烘手机和电磁阀都分别与控制器连接，所以通过控制器可以分别控制烘手机和电磁阀的开启和关闭，和控制电机的正转和反转，提高了智能性。

因为挡板的形状为X形挡板，所以X形挡板的两侧都可以防止喷头喷出的清洗水喷溅。

因为箱体的材料为塑料，所以塑料使本装置更加轻便光滑。

控制器选择厦门海为科技有限公司生产的海为S32S0T型PLC控制器，主机外部24VDC供电，16路输入，16路输出。

输入输出端口的定义为：X0为电机正转启动，X1为电机反转启动，X2电磁阀开启，X3为电磁阀关闭，X4为烘手机开启，X5为烘手机关闭；Y0为用于电机正转的接触器KM0，Y1为用于电机反转的接触器KM1，Y2为用于电磁阀开启的接触器KM2，Y3为用于电磁阀关闭的接触器KM3，Y4为用于烘手机开启的接触器KM4，Y5为用于烘手机关闭的接触器KM5。

（3）有益效果

本实用新型实现了智能化清洗泌尿系统的功能，实现了孕妇可以独自进行下体部位进行清洗的功能，避免了泌尿系统容易感染，避免了孕妇的尴尬，并且本实用新型带有烘干功能，可以对清洗完毕部位进行烘干。

附图说明

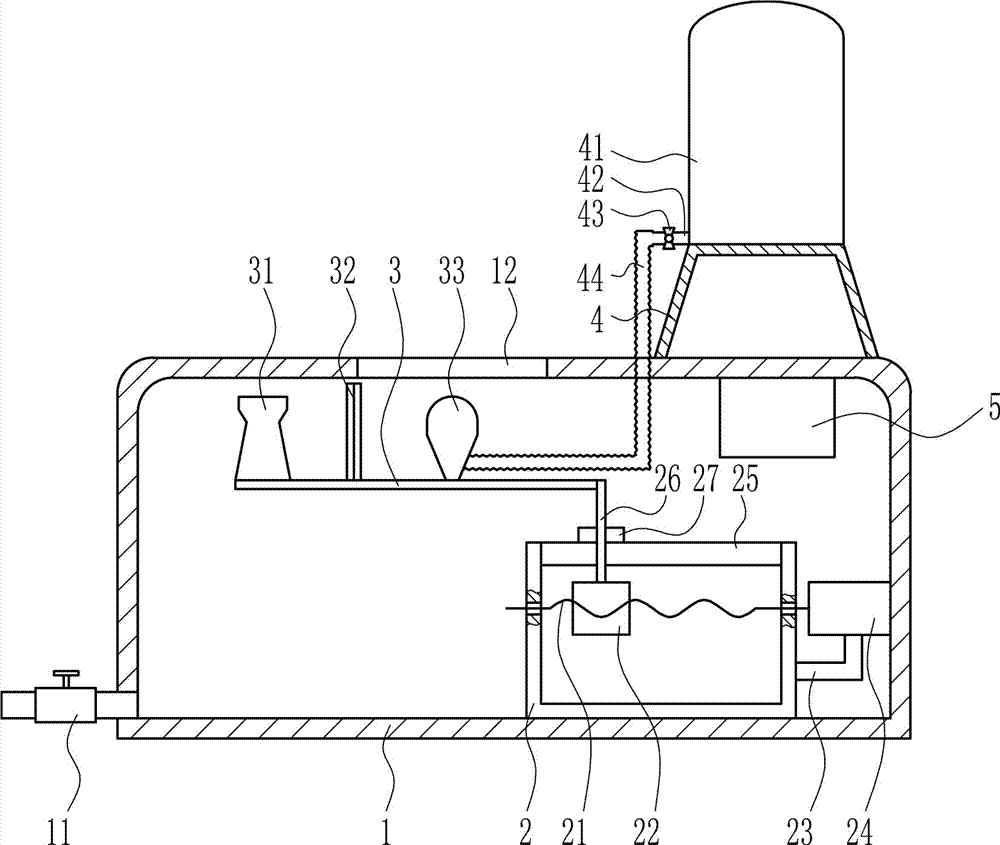

图1为本实用新型主视的结构示意图。

图2为本实用新型主视的结构示意图。

图3为本实用新型俯视的结构示意图。

图4为本实用新型挡板的俯视结构示意图。

图5为本实用新型的电气控制原理图。

附图中的标记为：1-箱体，2-U型支架，3-横连杆，4-N型支架，5-控制器，11-手阀，12-椭圆形孔，21-螺杆，22-螺母，23-L型支杆，24-电机，25-滑轨，26-竖连杆，27-定位块，31-烘手机，32-挡板，33-喷头，41-储水桶，42-出水管，43-电磁阀，44-伸缩水管。

具体实施方式

下面结合附图和实施例对本实用新型作进一步的说明。

实施例1

一种妇产科泌尿系统清洗装置，如图1-5所示，包括有箱体1、手阀11、U型支架2、螺杆21、螺母22、L型支杆23、电机24、滑轨25、竖连杆26、定位块27、横连杆3、烘手机31、挡板32、喷头33、N型支架4、储水桶41、出水管42、电磁阀43和伸缩水管44，箱体1的下方左侧设置有手阀11，箱体1的上方设置有椭圆形孔12，箱体1内安装有U型支架2，U型支架2上设置有螺杆21，螺杆21与U型支架2活动式连接，螺杆21上设置有螺母22，L型支杆23设置在U型支架2的右侧，电机24安装在L型支杆23上，螺杆21与电机24连接，滑轨25安装在U型支架2的上方，竖连杆26设置在滑轨25内，竖连杆26与螺母22连接，竖连杆26上安装有定位块27，横连杆3安装在竖连杆26的左侧，横连杆3上设置有烘手机31、挡板32和喷头33，烘手机31设置在挡板32的左侧，喷头33设置在挡板32的右侧，箱体1的上方右侧安装有N型支架4，N型支架4的上方设置有储水桶41，储水桶41的下方设置有出水管42，出水管42上安装有电磁阀43，伸缩水管44的一端与出水管42连接，伸缩水管44的另一端与喷头33连接。

还包括有控制器5，控制器5设置在箱体1内的右侧上方，电机24、烘手机31和电磁阀43都分别与控制器5连接。

挡板32的形状为X形挡板32。

箱体1的材料为塑料。

工作原理：进行清洗时，孕妇坐在箱体1的椭圆形孔12上方，打开电磁阀43，因为储水桶41位于箱体1的上方，打开电磁阀43时，储水桶41内的清洗水因为压力流向伸缩水管44，并通过伸缩水管44从喷头33喷出，通过喷头33喷出的清洗水清洗被清洗部位，完成清洗工作，当清洗完毕时，控制电机24反转，电机24带动螺杆21旋转，螺杆21上的螺母22向右移动，当螺母22向右侧移动到极限时停止电机24，此时烘手机31位于椭圆形孔12的下方，启动烘手机31，通过烘手机31吹出的热风使被清洗部位烘干，使用过的清洗水会流到箱体1内，当需要排放箱体1内的清洗水时，打开箱体1下方的手阀11即可。

因为还包括有控制器5，控制器5设置在箱体1内的右侧上方，电机24、烘手机31和电磁阀43都分别与控制器5连接，所以通过控制器5可以分别控制烘手机31和电磁阀43的开启和关闭，和控制电机24的正转和反转，提高了智能性。

因为挡板32的形状为X形挡板32，所以X形挡板32的两侧都可以防止喷头33喷出的清洗水喷溅。

因为箱体1的材料为塑料，所以塑料使本装置更加轻便光滑。

控制器5选择厦门海为科技有限公司生产的海为S32S0T型PLC控制器5，主机外部24VDC供电，16路输入，16路输出。

输入输出端口的定义为：X0为电机24正转启动，X1为电机24反转启动，X2电磁阀43开启，X3为电磁阀43关闭，X4为烘手机31开启，X5为烘手机31关闭；Y0为用于电机24正转的接触器KM0，Y1为用于电机24反转的接触器KM1，Y2为用于电磁阀43开启的接触器KM2，Y3为用于电磁阀43关闭的接触器KM3，Y4为用于烘手机31开启的接触器KM4，Y5为用于烘手机31关闭的接触器KM5。

以上所述实施例仅表达了本实用新型的优选实施方式，其描述较为具体和详细，但并不能因此而理解为对本实用新型专利范围的限制。应当指出的是，对于本领域的普通技术人员来说，在不脱离本发明构思的前提下，还可以做出若干变形、改进及替代，这些都属于本实用新型的保护范围。因此，本实用新型专利的保护范围应以所附权利要求为准。
