一种智能玩具的制作方法

本实用新型涉及玩具技术领域，具体涉及一种智能玩具。

背景技术：

随着生活水平的不断提高，虽然玩具的种类越来越丰富，但是还是无法满足人们对玩具的日益高涨的需求。传统的玩具一般有两种：一种是主要通过新颖奇特的外观和结构来吸引儿童的注意力，如：积木、玩具娃娃、玩具汽车等，这类玩具科技含量低，功能较少，趣味性低，难于维持儿童的兴趣；另一种是拟人化或者拟物化的智能玩具，多为“单方交流”，包括早教机器人、办公机器人、餐饮机器人、老人服务机器人、跳舞机器人等，但是上述智能玩具在动作方面还不太成熟，语音合成和智能方面的效果也不尽如人意。

因此，提供一种可互动交流、内容丰富的智能玩具以解决上述问题实为必要。

技术实现要素：

为了解决上述技术问题，本实用新型公开了一种智能玩具，包括玩具壳体，还包括位于玩具壳体内部的中央处理器、语音控制芯片、供电电源器件、送话器和扬声器，所述供电电源器件分别与中央处理器、语音控制芯片、送话器和扬声器连接，所述送话器的信号输出端与所述语音控制芯片的信号输入端连接，所述中央处理器和所述语音控制芯片之间形成信号反馈控制电路，所述语音控制芯片的信号输出端与所述扬声器的信号输入端连接。

中央处理器与语音控制芯片相结合，实现了声音的处理功能，可以根据需求进行语音合成以及语音识别，实现人机互动，供电电源器件为智能玩具的各个组成部分进行供电，实现供能保障。

进一步地，所述智能玩具还包括动作控制器件，所述玩具壳体包括头部、躯干和尾部，所述供电电源器件与所述动作控制器件连接，所述动作控制器件的信号输入端与所述中央处理器的信号输出端相连接，所述动作控制器件 与所述头部和/或尾部连接，并控制所述头部和/或尾部的运动，送话器接收到的不同语音指令后，经过中央处理器的信息处理，由动作控制部件控制玩具的头部和/或尾部做出不同的动作；优选地，所述动作控制器件包括动作控制芯片和舵机，所述动作控制芯片分别与所述中央处理器和舵机连接，所述舵机与所述头部和/或尾部连接；所述舵机的数量最好为两个，两个所述舵机分别与所述头部和尾部连接。

进一步地，所述供电电源器件包括依次连接的充电装置、储电装置和电源管理芯片，所述电源管理芯片与中央处理器连接，所述供电电源器件还包括与储电装置和中央处理器连接的稳压器。电源管理芯片可以将电源有效分配给系统的不同组件，通过降低组件闲置时的能耗，能够节能二分之一或三分之二。作为优选的技术方案，所述储电装置为锂电池，充电装置为USB充电槽，所述USB充电槽包括USB充电接头和充电芯片。锂电池具有工作电压高、能量密度大、自放电率低、无记忆效应等显著优点，另外，锂电池可以做得更薄更小，而且任意面积化和任意形状化的特点，也大大提高了储电装置造型设计的灵活性，从而可以配合产品需求，做成任何形状与容量的电池；USB充电接头可以更加方便的与大多数电子设备相连接。

更进一步地，所述中央处理器采用单片机，所述语音控制芯片、所述动作控制芯片和所述中央处理器载于同一个电路板上，实现了高集成及抗干扰的功能特点。

进一步地，所述智能玩具还包括与所述中央处理器连接的信息存储装置，可以用于存储通过送话器或者互联网获取的歌曲、故事、聊天、游戏、新闻以及其他各种应用节目。

进一步地，所述智能玩具还包括与中央处理器连接的无线通信装置，用于实现联网以及远程控制和交互功能。

进一步地，所述中央处理器通过所述无线通信装置连接有云端服务器，具有高度分布式、高度虚拟化等特点的云端服务器，使得网络资源得到充分的利用，进一步丰富了智能玩具的可用性和趣味性。

本实用新型具有以下有益效果，本实用新型将传统玩具与智能机器人技术相结合，能够实现人机互动，通过网络云端服务器进行连接学习，实现唱 歌、讲故事、聊天、游戏等趣味性功能。

附图说明

图1为本实用新型智能玩具内部结构示意图；

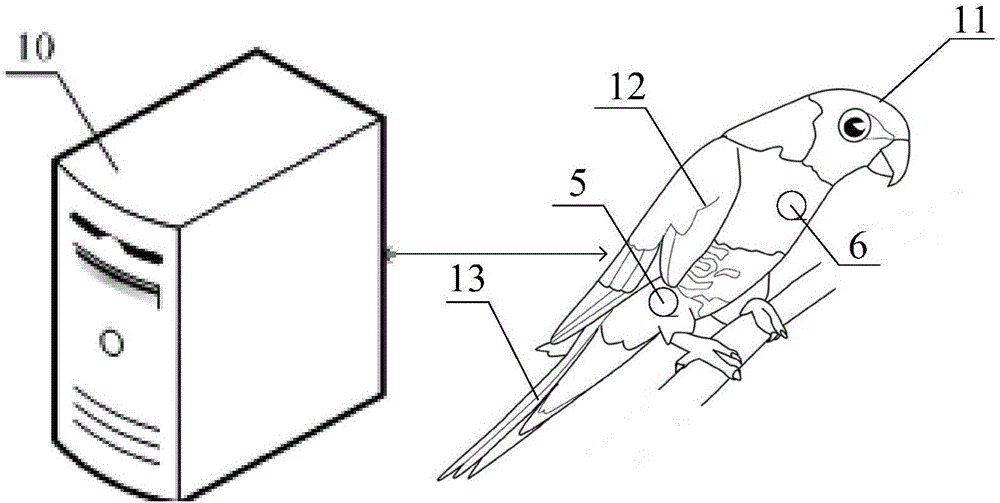

图2为本实用新型智能玩具外部结构示意图；

图中，

1、玩具壳体；11、头部；12、躯干；13、尾部；2、中央处理器；3、语音控制芯片；4、供电电源器件；41、充电装置；42、储电装置；43、电源管理芯片；44、稳压器；5、送话器；6、扬声器；7、动作控制器件；71、动作控制芯片；72、舵机；8、信息存储装置；9、无线通信装置；10、云端服务器。

具体实施方式

下面通过具体的实施例并结合附图对本实用新型做进一步的详细描述。

图1和图2给出了本实用新型智能玩具的具体实施方式。如图1和2所示，整个智能玩具包括玩具壳体1，还包括位于玩具壳体1内部的中央处理器2、语音控制芯片3、供电电源器件4、送话器5和扬声器6，所述供电电源器件4分别与中央处理器2、语音控制芯片3、送话器5和扬声器6连接，所述送话器5的信号输出端与所述语音控制芯片3的信号输入端连接，所述中央处理器2和所述语音控制芯片3之间形成信号反馈控制电路，所述语音控制芯片3的信号输出端与所述扬声器6的信号输入端连接。

中央处理器2与语音控制芯片3相结合，实现了声音的处理功能，可以根据需求进行语音合成以及语音识别，实现人机互动，供电电源器件4为智能玩具的各个组成部分进行供电，实现供能保障。

进一步地，所述智能玩具还包括动作控制器件7，所述供电电源器件与所述动作控制器件连接，所述玩具壳体1包括头部11、躯干12和尾部13，所述动作控制器件7的信号输入端与所述中央处理器2的信号输出端相连接，所述动作控制器件7与所述头部11和/或尾部13连接，并控制所述头部11和/或尾部13的运动，送话器5接收到的不同语音指令后，经过中央处理器2的信息处理，由动作控制部件7控制玩具的头部11和/或尾部13做出不 同的动作；优选地，所述动作控制器件7包括动作控制芯片71和舵机72，所述动作控制芯片71分别与所述中央处理器2和舵机72连接，所述舵机72与所述头部11和/或尾部13连接；所述舵机72的数量可以为两个，两个所述舵机72分别与所述头部11和尾部13连接。

进一步地，所述供电电源器件4包括依次连接的充电装置41、储电装置42和电源管理芯片43，所述电源管理芯片43与中央处理器2连接，所述供电电源器件4还包括与储电装置42和中央处理器2连接的稳压器44。电源管理芯片43可以将电源有效分配给系统的不同组件，通过降低组件闲置时的能耗，能够节能二分之一或三分之二。作为优选的技术方案，所述储电装置42为锂电池，充电装置41为USB充电槽，所述USB充电槽包括USB充电接头和充电芯片。锂电池具有工作电压高、能量密度大、自放电率低、无记忆效应等显著优点，另外，锂电池可以做得更薄更小，而且任意面积化和任意形状化的特点，也大大提高了储电装置造型设计的灵活性，从而可以配合产品需求，做成任何形状与容量的电池；USB充电接头可以更加方便的与大多数电子设备相连接。

更进一步地，所述中央处理器2采用单片机，所述语音控制芯片3、所述动作控制芯片7和所述中央处理器2载于同一个电路板上，实现了高集成及抗干扰的功能特点。

进一步地，所述智能玩具还包括与所述中央处理器2连接的信息存储装置8，可以用于存储通过送话器5或者互联网获取的歌曲、故事、聊天、游戏、新闻以及其他各种应用节目。

进一步地，所述智能玩具还包括与中央处理器2连接的无线通信装置9，用于实现联网以及远程控制和交互功能。

进一步地，所述中央处理器通过所述无线通信装置9连接有云端服务器10，具有高度分布式、高度虚拟化等特点的云端服务器10，使得网络资源得到充分的利用，进一步丰富了智能玩具的可用性和趣味性。

以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，对于本领域的技术人员来说，本实用新型可以有各种更改和变化，比如，本实用新型的无线通信装置也可以有现有的有线通信装置所替代；送话器或 者扬声器也可以是具有相同功能的其他声电转换装置；再如，本实用新型智能玩具形状并不局限与附图中所给出的鸟类外形，也可以是其他的适于作为玩具外观的形象。凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
