一种机器人游乐设备的制作方法

本实用新型属于游乐设备领域，具体涉及一种机器人游乐设备。

背景技术：

随着物质生活的丰富，家长越来越关注对儿童的培养，一些能够使儿童在游玩的过程提高综合素质的游乐设备应运而生，现有的游乐设备虽然在一定程度上能提高娱乐性和趣味性，但是对儿童素质的提高还不够，安全系数不高，不能适应现代儿童的游玩要求。

技术实现要素：

本实用新型的目的是提供一种安全系数高的机器人游乐设备，以增加儿童游玩的娱乐性、趣味性。

为实现上述目的，本实用新型采用以下技术方案：

一种机器人游乐设备，包括底座和垂直设置在底座上的立柱，立柱上端固定有动力装置，立柱上端相对的两面上平行设置有回转支承，动力装置通过齿轮传动回转支承，回转支承上装有转盘，转盘上均布转臂，转壁末端铰接座舱。

转盘上均布有三个转臂。

座舱背面通过座舱轴与转臂轴承连接。

立柱两面的转盘由同一个动力装置驱动，驱动装置直接驱动一个回转支承，通过齿轮传动驱动另一个回转支承。

所述动力装置为减速电机或电机连接减速机。

座舱上设有装饰灯和音乐播放器。

回转支承中心设有导电环。

所述的导电环为三槽导电环。

本实用新型采用双面旋转结构，且每个面都是顺时针旋转，增加了儿童游乐设备的趣味性；采用齿轮传动增加了设备的耐用性，降低了设备故障发生率；导电环的设置增加了设备的安全性能。

附图说明

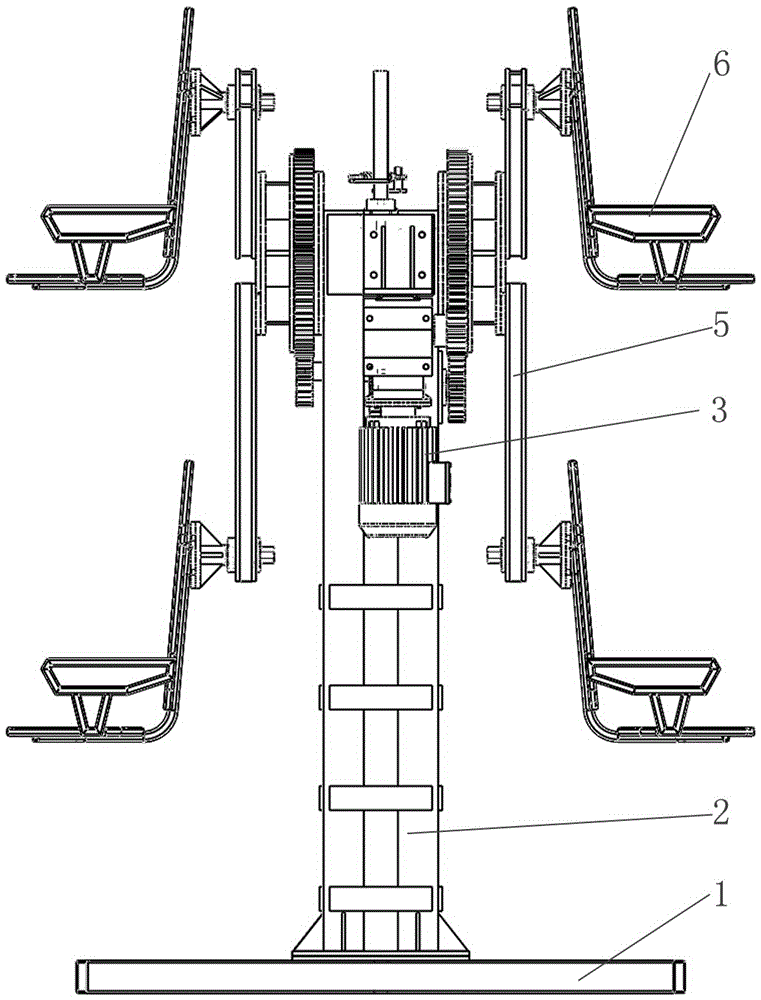

图1为本实用新型的结构示意图。

图2为图2的左视图。

具体实施方式

如图1、图2所示，一种机器人游乐设备，包括底座1和垂直设置在底座上的立柱2，底座1和立柱2通过螺栓连接，立柱2上端固定有动力装置3，所述动力装置为减速电机或电机连接减速机，立柱2上端相对的两面上平行设置有回转支承4，动力装置3通过齿轮传动回转支承4，回转支承4上装有转盘，转盘上均布三个转臂5，转臂通过螺栓与转盘连接，转壁末端铰接座舱6，座舱6背面通过座舱轴与转臂5轴承连接，转盘转动的同时转臂也一同旋转，转臂拖动座舱上下。采用双面旋转结构，且每个面都是顺时针或逆时针旋转，增加了儿童游乐设备的趣味性。

立柱两面的转盘由同一个动力装置驱动，驱动装置直接驱动一个回转支承，通过齿轮传动驱动另一个回转支承，采用齿轮传动增加了设备的耐用性，降低了设备故障发生率。

回转支承中心设有三槽导电环，座舱上设有装饰灯和音乐播放器。座舱上设有装饰灯和音乐播放器的电源通过导电环传输，导电环的设置增加了设备的安全性能。

以上所述的仅是本实用新型的优选实施方式，应当指出，对于本领域的技术人员来说，在不脱离本实用新型整体构思前提下，还可以作出若干改变和改进，这些也应该视为本实用新型的保护范围。
