一种竹子标准块切割装置的制作方法

本发明涉及一种装置，尤其是一种竹子标准块切割装置。

背景技术：

众所周知，竹子可以作为制造竹纤维的原材料，并且竹纤维具有其它纤维不具有或性能较差的“特殊功效”，这些特殊功效包括：含有抗菌物质，具有天然抗菌、防螨、防臭的药物特性，竹沥有广泛的抗微钠具生物功能，竹纤维中的叶绿素和叶绿素铜有较好的除臭的作用，竹子中含有天然的杀菌成分“竹琨”，使其具有抑菌抗螨的特性。经国家棉纺织产品质量监督检验中心检测验证：同样数量的细菌在显微镜下观察，细菌在棉、木纤维制品中能够大量繁衍，而竹纤维制品上的细菌在24小时后被杀死80%以上，抗菌能力是其它纺织原料所不可比拟的，是以社会上出现了推崇所以竹制品和竹纤维制品的浪潮，各种各样的竹制品层出不穷，但这些“特殊功效”的质量参差不齐，稳定性差，名牌企业采用严格制造工艺追求高质量的“特殊功效”，一样无法保证质量，大量的企业实验和研究表明，青竹、活竹和纤维长度较长的竹纤维“特殊功效”更好，但一样不能有效控制“特殊功效”的质量，青竹、活竹和纤维长度较长的竹纤维用量少了，效果不明显，用量多了，过犹不及，且铺张浪费，成本高。然而，在人们检测某根竹子含竹纤维多少量的时候，需要取下竹子上的某一块下来作为标准块来做测试，在人们获取竹子标准块的时候非常的麻烦，市面上也没有操作简便，取样自由，迅速，在野外进行竹材性能取样，获取标准形状和尺寸的样品，省时省力，样板误差小，一致性高，有利于后续做实验，准确判定各种材料的特性和活性差异，用户收集操作起来也比较的方便的专用切割装置。

技术实现要素：

本发明的目的在于克服现有技术存在的以上问题，提供一种竹子标准块切割装置，该切割装置利用钻头将需要切割的竹子打两个工艺孔将其位置固定住，然后利用移动的切刀将竹子标准块切割下来，省时省力，用户操作起来也比较的方便。

一种竹子标准块切割装置，包括切割装置、驱动电机（6）、外壳（8）、手柄（9）、开关（7）和电源，所述手柄（9）与外壳（8）连接，所述开关（7）位于外壳（8）上，所述切割装置、驱动电机（6）和电源位于外壳（8）内，所述驱动电机（6）通过传动杆与切割装置连接，所述驱动电机（6）通过开关（7）与电源连接，所述切割装置包括主动齿轮（1）、从动齿轮（2）、传动齿轮（10）、内齿轮（3）、钻头（4）和切刀（5），所述主动齿轮（1）通过传动杆与驱动电机（6）连接，所述从动齿轮（2）位于主动齿轮（1）两侧，并与主动齿轮（1）相互啮合，所述传动齿轮（10）位于主动齿轮（1）两侧，并与主动齿轮（1）相互啮合，所述传动齿轮（10）与内齿轮（3）相互啮合，所述动齿轮（2）和传动齿轮（10）通过轴与外壳（8）连接固定。

进一步的，所述钻头（4）位于从动齿轮（2）中心，所述钻头（4）通过卡槽和/或螺栓和/或铰链和/或焊接与从动齿轮（2）连接。

进一步的，所述切刀（5）通过卡槽和/或螺栓和/或铰链和/或焊接与内齿轮（3）边缘连接，

进一步的，所述钻头（4）比切刀（5）长0.5cm~10cm。

进一步的，所述手柄（9）上设置有防滑套，所述防滑套上设置有防滑纹和/或防滑凸点，所述防滑纹包括波浪纹和/或直线纹，所述防滑凸点包括半圆形凸点和/或三角形凸点和/或椭圆形凸点，所述防滑套能够拆卸或更换。

进一步的，所述电源包括太阳能电池板和/或蓄电池，所述电源位于外壳（8）的卡槽内，所述电源能够拆卸或更换。

进一步的，打开所述开关（7），所述驱动电机（6）驱动传动杆带动主动齿轮（1）转动，由于从动齿轮（2）和传动齿轮（10）与主动齿轮（1）相互啮合，从而带动从动齿轮（2）和传动齿轮（10）转动，带动与从动齿轮（2）连接的钻头（4）转动，由于传动齿轮（10）与内齿轮（3）相互啮合，所以传动齿轮（10）的转动带动内齿轮（3）转动，从而带动与内齿轮（3）连接的切头（5）移动。

进一步的，所述手柄（9）通过螺栓和/或铰链和/或卡槽和/或焊接和/或插销与外壳（8）连接固定。

进一步的，还设置有定位限位套（11），所述定位限位套（11）与从动齿轮（2）的旋转轴和/或主动齿轮（1）的旋转轴连接。

本发明的有益效果是：

本发明方便携带，适合在野外进行竹材性能取样，获取标准形状和尺寸的样品，操作简便，取样自由，迅速，本发明的钻头将需要切割的竹子先打了两个工艺孔，将取样位置固定住，然后利切刀将在竹体上切割下来一个标准的圆块块，省时省力，一致性高，样板误差小，有利于后续做实验，准确判定各种材料的特性和活性差异，用户收集操作起来也比较的方便。

附图说明

下面结合附图和实施例对本发明进一步说明。

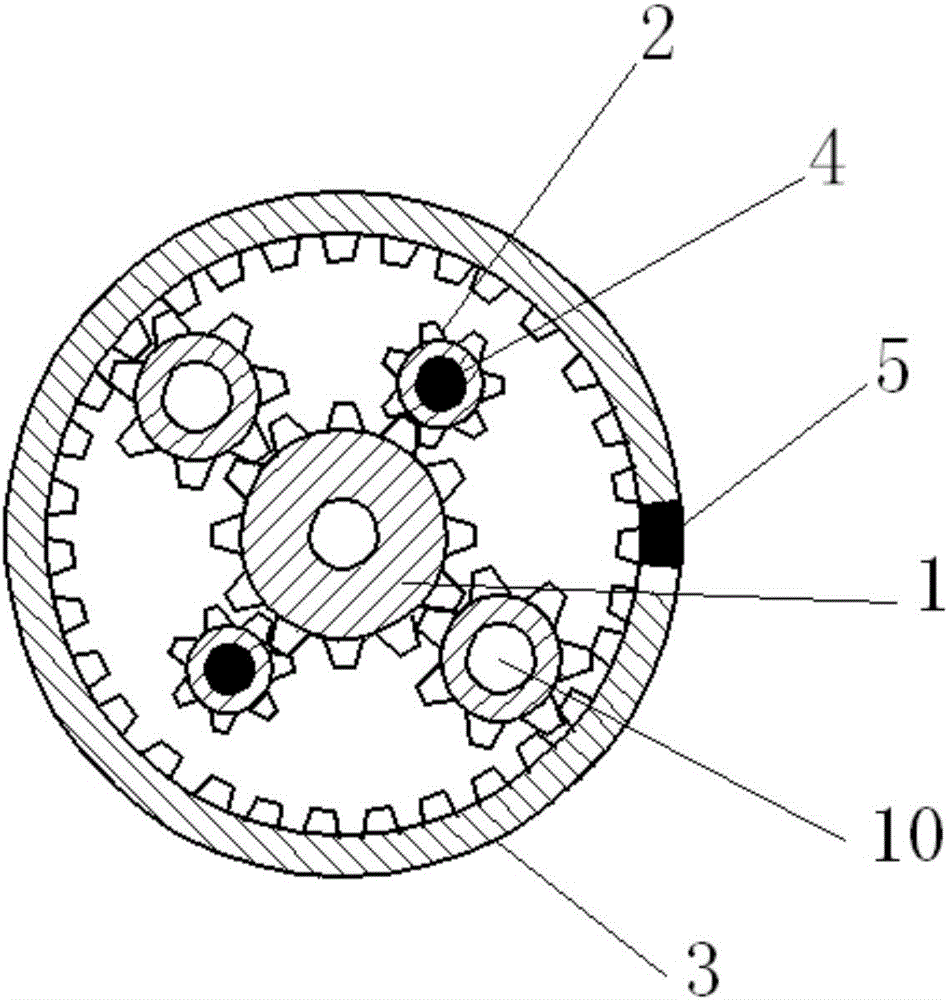

图1 是本发明的主视图；

图2 是本发明的剖视图；

图3是本发明一种实施例的标准样品示意图。

图中：主动齿轮1、从动齿轮2、内齿轮3、钻头4、切刀5、驱动电机6、开关7、外壳8、手柄9、传动齿轮10、定位限位套11、竹子标准块12、标准工艺孔13。

具体实施方式

下面结合附图对本发明进一步的描述：

如图1至图2所示，一种竹子标准块切割装置，包括切割装置、驱动电机6、外壳8、手柄9、开关7和电源，所述手柄9与外壳8连接，所述开关7位于外壳8上，所述切割装置、驱动电机6和电源位于外壳8内，所述驱动电机6通过传动杆与切割装置连接，所述驱动电机6通过开关7与电源连接，所述切割装置包括主动齿轮1、从动齿轮2、传动齿轮10、内齿轮3、钻头4和切刀5，所述主动齿轮1通过传动杆与驱动电机6连接，所述从动齿轮2位于主动齿轮1两侧，并与主动齿轮1相互啮合，所述传动齿轮10位于主动齿轮1两侧，并与主动齿轮1相互啮合，所述传动齿轮10与内齿轮3相互啮合，所述动齿轮2和传动齿轮10通过轴与外壳8连接固定。

进一步的，所述钻头4位于从动齿轮2中心，所述钻头4通过卡槽和/或螺栓和/或铰链和/或焊接与从动齿轮2连接。

进一步的，所述切刀5通过卡槽和/或螺栓和/或铰链和/或焊接与内齿轮3边缘连接，

进一步的，所述钻头4比切刀5长0.5cm~10cm。

进一步的，所述手柄9上设置有防滑套，所述防滑套上设置有防滑纹和/或防滑凸点，所述防滑纹包括波浪纹和/或直线纹，所述防滑凸点包括半圆形凸点和/或三角形凸点和/或椭圆形凸点，所述防滑套能够拆卸或更换。

进一步的，所述电源包括太阳能电池板和/或蓄电池，所述电源位于外壳8的卡槽内，所述电源能够拆卸或更换。

进一步的，打开所述开关7，所述驱动电机6驱动传动杆带动主动齿轮1转动，由于从动齿轮2和传动齿轮10与主动齿轮1相互啮合，从而带动从动齿轮2和传动齿轮10转动，带动与从动齿轮2连接的钻头4转动，由于传动齿轮10与内齿轮3相互啮合，所以传动齿轮10的转动带动内齿轮3转动，从而带动与内齿轮3连接的切头5移动。

进一步的，所述手柄9通过螺栓和/或铰链和/或卡槽和/或焊接和/或插销与外壳8连接固定。

进一步的，还设置有定位限位套11，所述定位限位套11与从动齿轮2的旋转轴和/或主动齿轮1的旋转轴连接。

具体实施例:

在用户需要切割竹子标准块的时候，首先需要将准备好的竹子放在一个平面上，接着用户再拿出切割装置，手握切割装置的手柄，接着打开开关，这时驱动电机驱动传动杆带动主动齿轮转动，由于从动齿轮和传动齿轮与主动齿轮相互啮合，所以主动齿轮的转动也带动从动齿轮和传动齿轮跟着转动，由于从动齿轮上连接钻头，所以钻头也跟着转动，由于传动齿轮与内齿轮相互啮合，所以传动齿轮的转动也带动内齿轮跟着转动，从而带动与内齿轮连接的切头绕着主动齿轮的中心旋转，用户再移动切割装置，将钻头对准准备好的竹子上，一边握着切割装置，一边讲切割装置往下移，由于钻头的长度大于切刀，所以钻头先触碰到竹子，钻头的高速旋转，将竹子钻出两个工艺孔，钻头穿过竹子，将竹子固定住，接着切刀就会触碰到竹子，由于内齿轮在不停的转动，所以带动切刀绕着主动齿轮中心旋转，从而切刀将竹子切割出来一个圆形的标准块，定位限位套11能够防止用户操作不稳当时，刀具钻头进入竹体过深，损坏钻头和刀具，避免对竹体产生更多的破坏，如图3所示，就是本发明一种实施例的标准样品示意图，然后用户将切割装置往上挪，关掉开关就可以了。

以上所述，仅为本发明的具体实施方式，但本发明的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本发明揭露的技术范围内，可轻易想到变化或替换，都应涵盖在本发明的保护范围之内。因此，本发明的保护范围以权利要求的保护范围为准。
