一种竹节破碎加料机的制作方法

本发明涉及一种机器，尤其是一种竹节破碎加料机。

背景技术：

众所周知，竹子可以作为制造竹纤维的原材料，并且竹纤维具有其它纤维不具有或性能较差的“特殊功效”，这些特殊功效包括：含有抗菌物质，具有天然抗菌、防螨、防臭的药物特性，竹沥有广泛的抗微钠具生物功能，竹纤维中的叶绿素和叶绿素铜有较好的除臭的作用，竹子中含有天然的杀菌成分“竹琨”，使其具有抑菌抗螨的特性。经国家棉纺织产品质量监督检验中心检测验证：同样数量的细菌在显微镜下观察，细菌在棉、木纤维制品中能够大量繁衍，而竹纤维制品上的细菌在24小时后被杀死80%以上，抗菌能力是其它纺织原料所不可比拟的，是以社会上出现了推崇所以竹制品和竹纤维制品的浪潮，各种各样的竹制品层出不穷，但这些“特殊功效”的质量参差不齐，稳定性差，名牌企业采用严格制造工艺追求高质量的“特殊功效”，一样无法保证质量，大量的企业实验和研究表明，青竹、活竹和纤维长度较长的竹纤维“特殊功效”更好，但一样不能有效控制“特殊功效”的质量，青竹、活竹和纤维长度较长的竹纤维用量少了，效果不明显，用量多了，过犹不及，且铺张浪费，成本高。然而，在市面上没有专门的竹节破碎预处理机器，在人们需要竹节的粉末时很是困难，很不方便，常规破碎设备直接破碎的竹节的粉末，其“竹锟”的成分损失严重，并且剩余的“竹锟”提取困难，周期太长。

技术实现要素：

本发明的目的在于克服现有技术存在的以上问题，提供一种竹节破碎加料机，该竹节破碎加料机中的破碎机能够快速的将竹节破碎成颗粒状，并由鼓风机将颗粒状的竹子吹送至粉碎机内，由粉碎机将竹子颗粒粉碎成粉末，最后倒入竹纤维水解溶液进行分解竹子粉末就可以了，省时省力，用户操作起来也比较的方便。

一种竹节破碎加料机，包括输送带（1）、破碎装置（2）、鼓风机（4）、粉碎装置（6）、存放仓（8）、驱动电机（15）和电源，所述输送带（1）两侧设置有皮带轮，所述皮带轮通过第一传动杆与驱动电机（15）连接，所述驱动电机（15）通过开关（16）与电源连接，所述输送带（1）与破碎装置（2）连接，所述破碎装置（2）底部设置有插销板（3），所述插销板（3）分离破碎装置（2）和破碎材料存放仓（18），所述鼓风机（4）位于破碎材料存放仓（18）的一侧，所述破碎材料存放仓（18）通过输送管道（5）与粉碎装置（6）接通，所述粉碎装置（6）与存放仓（8）接通，所述驱动电机（15）通过第二传动杆与破碎装置（2）连接，所述鼓风机（4）通过控制按钮与电源连接，所述粉碎装置（6）通过控制开关与电源连接，所述粉碎装置（6）上设置有竹纤维水解溶液加料口（7）。

进一步的，所述破碎装置（2）包括破碎机、破碎仓和时间显示器，所述破碎机位于破碎仓内，所述时间显示器位于破碎仓外，所述破碎机包括转动轴（9）、刀片（10）和固定装置（11），所述转动轴（9）与第二传动杆连接，所述刀片（10）通过固定装置（11）与转动轴（9）连接，所述固定装置（11）包括螺栓和/或插销和/或铰链和/或合页，所述刀片（10）两侧设置有刃口，所述固定装置（11）和刀片（10）的个数范围是2 个或2分以上。

进一步的，所述插销板（3）位于破碎装置（2）和破碎材料存放仓（18）之间的空隙中，所述插销板（3）能够拆卸或安装。

进一步的，所述鼓风机（4）包括扇叶、电机和外壳，所述扇叶和电机位于外壳内，所述电机通过传动杆与扇叶连接，所述电机通过控制按钮与电源连接。

进一步的，所述粉碎装置（6）包括粉碎机和粉碎仓，所述粉碎机位于粉碎仓内，所述粉碎机包括电机、圆盘（12）和锥形体（17），所述圆盘（12）位于锥形体（17）内，所述圆盘（12）边缘设置有环形刃口（13），所述环形刃口（13）与锥形体（17）之间相距2mm~5mm，所述锥形体（17）内壁设置有斜刀刃（14），所述电机通过传动杆与圆盘（12）连接，带动圆盘（12）旋转，所述电机通过控制开关与电源连接，所述竹纤维水解溶液加料口（7）上设置有翻盖。

进一步的，打开所述开关（16），所述驱动电机（15）分别驱动第一传动杆带动输送带（1）移动，驱动第二传动杆带动破碎装置（2）工作，对输送带（1）输送进来的物质进行破碎，根据破碎装置（2）上的时间显示器显示的时间来控制插销板（2）的抽出时间，破碎好的物质颗粒在插销板（2）抽出之后掉入破碎材料存放仓（18）内，用户再打开鼓风机（4）的控制按钮，将破碎好的物质颗粒通过输送管道（5）吹送至粉碎装置（6）内，用户打开粉碎装置（6）的控制开关，所述粉碎装置（6）开始对物质颗粒进行粉碎，接着用户将竹纤维水解溶液通过竹纤维水解溶液加料口（7）倒入粉碎装置（6）内，最后粉碎好的粉末和竹纤维水解溶液流入存放仓（8）内。

进一步的，所述电源包括太阳能电池板和/或蓄电池，所述电源和驱动电机（15）位于输送带（1）的底部，所述电源能够拆卸或更换。

进一步的，所述竹纤维水解溶液包括水、三价铁离子盐溶液和纤维素酶，所述三价铁离子盐溶液占5~15%，所述纤维素酶占0.5~3%，余量为水。

进一步的，所述存放仓（8）底部设置有活塞。

本发明的有益效果是：

该竹节破碎加料机中的破碎机能够快速的将竹节破碎成颗粒状，并由鼓风机将颗粒状的竹子吹送至粉碎机内，由粉碎机将竹子颗粒粉碎成粉末，最后倒入竹纤维水解溶液进行分解竹子粉末就可以了，省时省力，用户操作起来也比较的方便。

附图说明

下面结合附图和实施例对本发明进一步说明。

图1 是本发明的结构示意图；

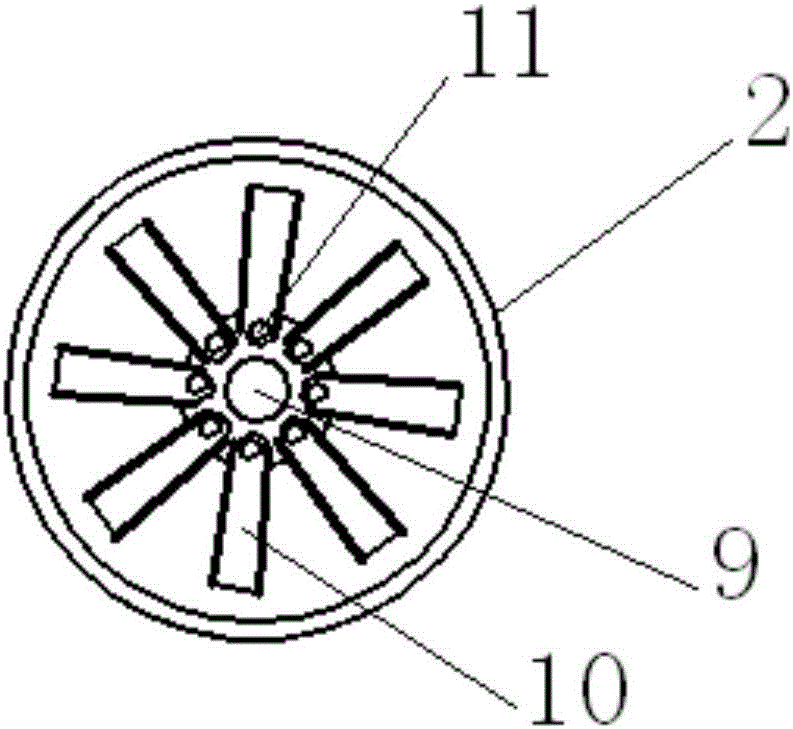

图2 是本发明破碎机的结构示意图；

图3 是本发明粉碎机的结构示意图。

图中：输送带1、破碎装置2、插销板3、鼓风机4、输送管道5、粉碎装置6、竹纤维水解溶液加料口7、存放仓8、转动轴9、刀片10、固定装置11、圆盘12、环形刀刃13、斜刀刃14、驱动电机15、开关16、锥形体17、破碎材料存放仓18。

具体实施方式

下面结合附图对本发明进一步的描述

如图1至图3所示，一种竹节破碎加料机，包括输送带1、破碎装置2、鼓风机4、粉碎装置6、存放仓8、驱动电机15和电源，所述输送带1两侧设置有皮带轮，所述皮带轮通过第一传动杆与驱动电机15连接，所述驱动电机15通过开关16与电源连接，所述输送带1与破碎装置2连接，所述破碎装置2底部设置有插销板3，所述插销板3分离破碎装置2和破碎材料存放仓18，所述鼓风机4位于破碎材料存放仓18的一侧，所述破碎材料存放仓18通过输送管道5与粉碎装置6接通，所述粉碎装置6与存放仓8接通，所述驱动电机15通过第二传动杆与破碎装置2连接，所述鼓风机4通过控制按钮与电源连接，所述粉碎装置6通过控制开关与电源连接，所述粉碎装置6上设置有竹纤维水解溶液加料口7。

进一步的，所述破碎装置2包括破碎机、破碎仓和时间显示器，所述破碎机位于破碎仓内，所述时间显示器位于破碎仓外，所述破碎机包括转动轴9、刀片10和固定装置11，所述转动轴9与第二传动杆连接，所述刀片10通过固定装置11与转动轴9连接，所述固定装置11包括螺栓和/或插销和/或铰链和/或合页，所述刀片10两侧设置有刃口，所述固定装置11和刀片10的个数范围是2 个或2分以上。

进一步的，所述插销板3位于破碎装置2和破碎材料存放仓18之间的空隙中，所述插销板3能够拆卸或安装。

进一步的，所述鼓风机4包括扇叶、电机和外壳，所述扇叶和电机位于外壳内，所述电机通过传动杆与扇叶连接，所述电机通过控制按钮与电源连接。

进一步的，所述粉碎装置6包括粉碎机和粉碎仓，所述粉碎机位于粉碎仓内，所述粉碎机包括电机、圆盘12和锥形体17，所述圆盘12位于锥形体17内，所述圆盘12边缘设置有环形刃口13，所述环形刃口13与锥形体17之间相距2mm~5mm，所述锥形体17内壁设置有斜刀刃14，所述电机通过传动杆与圆盘12连接，带动圆盘12旋转，所述电机通过控制开关与电源连接，所述竹纤维水解溶液加料口7上设置有翻盖。

进一步的，打开所述开关16，所述驱动电机15分别驱动第一传动杆带动输送带1移动，驱动第二传动杆带动破碎装置2工作，对输送带1输送进来的物质进行破碎，根据破碎装置2上的时间显示器显示的时间来控制插销板2的抽出时间，破碎好的物质颗粒在插销板2抽出之后掉入破碎材料存放仓18内，用户再打开鼓风机4的控制按钮，将破碎好的物质颗粒通过输送管道5吹送至粉碎装置6内，用户打开粉碎装置6的控制开关，所述粉碎装置6开始对物质颗粒进行粉碎，接着用户将竹纤维水解溶液通过竹纤维水解溶液加料口7倒入粉碎装置6内，最后粉碎好的粉末和竹纤维水解溶液流入存放仓8内。

进一步的，所述电源包括太阳能电池板和/或蓄电池，所述电源和驱动电机15位于输送带1的底部，所述电源能够拆卸或更换。

进一步的，所述竹纤维水解溶液包括水、三价铁离子盐溶液和纤维素酶，所述三价铁离子盐溶液占5~15%，所述纤维素酶占0.5~3%，余量为水。

进一步的，所述存放仓8底部设置有活塞。

具体实施例:

在用户需要竹子粉末的时候，可以将准备好的竹子放在输送带上，接着打开开关，驱动电机驱动第一传动杆带动皮带轮转动，从而使得输送带移动，将输送带上的竹子输送到破碎仓内，驱动电机也驱动第二传动杆带动破碎机内的转动轴旋转，从而带动刀片跟着高速旋转，掉入破碎仓内的竹子就会被刀片两侧的刃口切碎成小颗粒，这时用户根据自己的需求，监测时间显示器显示的时间，当到破碎机破碎竹子的时间达到用户需要的时间之后，用户再抽掉插销板，这时，破碎好的竹子颗粒就会掉入破碎材料存放仓内，接着用户再将插销板再次插入至原来位置，并打开鼓风机的控制按钮，这时电机带动扇叶转动，产生的风力将竹子颗粒通过输送管道吹送至粉碎装置内，此时用户打开粉碎装置的控制开关，粉碎装置内的电机就会带动圆盘高速旋转，此时掉入粉碎仓内的竹子颗粒就会被圆盘边缘的环形刀刃和锥形体内壁的斜刀刃相互切割，从而将竹子颗粒粉碎成粉末，接着用户打开竹纤维水解溶液加料口的翻盖，将竹纤维水解溶液通过竹纤维水解溶液加料口倒入粉碎装置内，最后粉碎好的粉末和竹纤维水解溶液流入存放仓内，并将所有开关都关掉，在用户需要的时候，打开存放仓的塞子，溶液就会流出来。

以上所述，仅为本发明的具体实施方式，但本发明的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本发明揭露的技术范围内，可轻易想到变化或替换，都应涵盖在本发明的保护范围之内。因此，本发明的保护范围以权利要求的保护范围为准。
