一种快速折边缝纫机的制作方法

本实用新型涉及缝纫设备技术领域，特别是一种快速折边缝纫机。

背景技术：

缝纫机是用一根或多根缝纫线，在布料上形成一种或多种线迹，使一层或多层布料交织或缝合起来的机器。现有的缝纫机对于上下层材料的启缝由操作人员人工完成，生产效率较为低下，通常需要人工手动将布条折一段边，然后通过一种缝纫机将该段折好的边缝在帮面上，缝完后再将布条折一段边，并继续通过一种缝纫机将该段折好的边缝在帮面上，如此反复，工作效率低下。现有技术中也出现了多种折边结构，但是这些结构的灵活性差，实用性不足，不能很好满足各种布料、皮具的快速折边要求。

技术实现要素：

本实用新型针对现有缝纫折边机构灵活性差，实用性不足，不能很好满足各种布料、皮具的快速折边要求等不足，提供一种快速折边缝纫机。本实用新型的技术方案为：

一种快速折边缝纫机，包括机架和缝纫机本体，缝纫机本体设置在机架的台面上，所述缝纫机本体的机针旁设有快速折边结构，所述快速折边结构包括横向调节板、纵向调节板和折边件，所述快速折边结构通过所述横向调节板固定在机架的台面上；所述纵向调节板上设有纵向调节槽；所述折边件包括固定片和折边弧形槽，所述固定片可以固定在纵向调节槽的任意位置上。

作为本实用新型优选的技术方案，所述横向调节板上设有横向调节槽，所述纵向调节板可以固定在横向调节槽的任意位置上。

更进一步地，所述的固定为通过螺母固定。

更进一步地，所述折边弧形槽进料端的高度大于出料端的高度。

更进一步地，所述折边弧形槽进料端的高度为0.6-1.2cm，出料端的高度为0.3-0.6cm。

本实用新型的优点：

本实用新型可根据实际情况考虑是否通过螺母进行横向、纵向调节，以达到最佳的折边效果，达到快速折边缝合的效果；可根据实际需缝纫布料的情况，选用合适的折边件，通过螺母进行快速地安装和调整最佳位置，以达到最佳的折边缝纫效果，通过不同的折边件选择安装，能适应几乎所有的布料、皮料的快速折边缝纫加工，大大提高了设备改装成本和加工效率。

附图说明

图1为本实用新型实施例整体结构示意图；

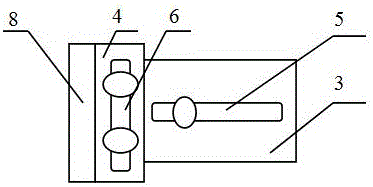

图2为本实用新型实施例快速折边结构示意图一；

图3为本实用新型实施例快速折边结构示意图二。

附图标记：机架1、缝纫机本体2、横向调节板3、纵向调节板4、横向调节槽5、纵向调节槽6、固定片7、折边弧形槽8。

具体实施方式

实施例：

下面结合附图对本实施例详细的说明。

如图1至图3所示，一种快速折边缝纫机，包括机架1和缝纫机本体2，缝纫机本体2设置在机架1的台面上，所述缝纫机本体2的机针旁设有快速折边结构，所述快速折边结构包括横向调节板3、纵向调节板4和折边件；横向调节板3和纵向调节板4上分别设有横向调节槽5和纵向调节槽6，纵向调节板4通过螺母可以固定在横向调节槽5的任意位置上；折边件包括固定片7和折边弧形槽8，固定片7通过螺母可以固定在纵向调节槽6的任意位置上，折边弧形槽8进料端的高度为0.8cm，出料端的高度为0.4cm。

本实施例缝纫机使用时，将折边件安装在纵向调节板4上，通过螺母调节，使折边件固定在合适的纵向位置上，根据实际情况考虑是否通过螺母进行横向调节，以达到最佳的折边效果；进料缝纫时，待缝纫布料从折边弧形槽8的进料端伸入，从折边弧形槽8的出料端送出，在车工手推作用力和折边弧形槽8的作用下，待缝纫布料快速完成折边后在送出到缝纫针下方进行缝合，达到快速折边缝合的效果。此外，可根据实际需缝纫布料的情况，选用合适的折边件，通过螺母进行快速地安装和调整最佳位置，以达到最佳的折边缝纫效果，通过不同的折边件选择安装，本实施例能适应几乎所有的布料、皮料的快速折边缝纫加工，大大提高了设备改装成本和加工效率。

以上仅就本实用新型较佳的实施例作了说明，但不能理解为是对权利要求的限制。本实用新型不仅局限于以上实施例，其具体结构允许有变化，总之，凡在本实用新型独立权利要求的保护范围内所作的各种变化均在本实用新型的保护范围内。
