一种建筑框架用多功能连接工装的制作方法

本发明涉及一种用于建筑模板结构的连接件，具体是一种建筑框架用多功能连接工装。

背景技术：

建筑模板是一种临时性支护结构，由混凝土结构、构件按规定的位置、几何尺寸成形，保持其正确位置，并承受建筑模板自重及作用在其上的外部荷载。

现浇混凝土结构工程施工用的建筑模板结构，主要由面板、支撑结构和连接件三部分组成。面板是直接接触新浇混凝土的承力板；支撑结构则是支承面板、混凝土和施工荷载的临时结构；连接件是将面板与支撑结构连接成整体的配件。

上述支撑结构位于面板一侧，仅能支撑面板不向前后两侧移动变形，不能避免面板向左右两侧的移动，为了克服上述问题，现提供一种技术方案。

技术实现要素：

本发明的目的在于提供一种建筑框架用多功能连接工装。

本发明的目的可以通过以下技术方案实现：

一种建筑框架用多功能连接工装，包括不少于两个的固定单元和不少于一个的过渡单元，过渡单元螺栓连接相邻的两个固定单元；

所述的固定单元包括相对设置的两个角板，两个角板上直角边设有一弯杆，两个角板上直角边两端均分别设有孔一；

所述的过渡单元包括两个螺柱，螺柱两端向同侧折弯，其两端分别适配有两个螺母和一个缓冲垫，缓冲垫位于两个螺母之间；

所述的角板一端与所述的螺柱一端螺栓连接。

两个所述的角板等高、等宽，其直角位于内侧；所述的弯杆呈U型形状，弯杆两端分别焊接在两个角板的上直角边中部。

所述的螺柱两端折弯后形成U型形状的螺柱。

本发明的有益效果：本发明结构简单，携带方便，安装拆卸快速；利用固定单元固定面板上端面，通过过渡单元螺栓连接固定单元，避免了面板向左右两侧的移动，保证了不变形。

附图说明

为了便于本领域技术人员理解，下面结合附图对本发明作进一步的说明。

图1是本发明结构一种建筑框架用多功能连接工装示意图；

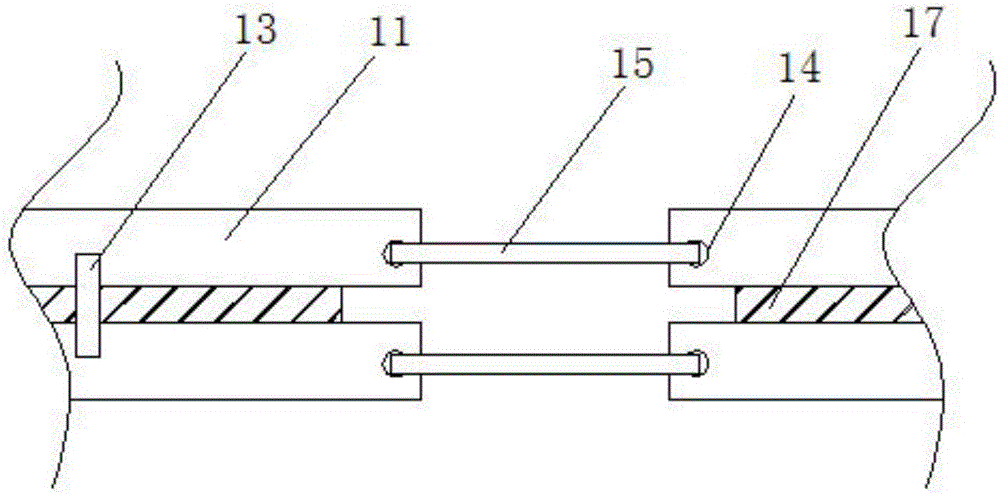

图2是本发明安装时局部俯视示意图；

具体实施方式

一种建筑框架用多功能连接工装，如图1所示，包括不少于两个的固定单元和不少于一个的过渡单元，过渡单元位于两个相邻固定单元之间，用来连接两个固定单元；

固定单元包括相对设置的两个角板11，两个角板11等高、等宽，其直角位于内侧；两个角板11之间设有一U型形状的弯杆13，弯杆13两端分别焊接在两个角板11的上直角边中部，弯杆13的设置不仅方便了固定单元的拿取携带，而且使整个组装件形成一个整体，保证了安装后的稳定性；

两个角板11上直角边两端均分别设有孔一12，用来与过渡单元螺栓连接；

过渡单元包括两个螺柱15，螺柱15两端向同侧折弯，折弯后形成U型形状的螺柱，螺柱两端分别适配有两个螺母16和一个缓冲垫14，缓冲垫14位于两个螺母16之间；安装时，螺柱15一端插入角板11一端孔一12，其中，一螺母和缓冲垫位于角板上直角边上侧，一螺母位于角板上直角边下侧，旋紧连接角板与螺柱。

参见图2，多个建筑模板的面板间隔放置，固定单元的两个角板11卡在面板上端面，两个角板11之间的距离与面板上端面宽度相适应，角板的长度大于面板的长度；固定后，相邻两个角板11通过两个螺柱15螺栓连接；对应的建筑模板均安装后，位于两末端的角板通过对应的螺柱连接固定在外部定点上。

以上内容仅仅是对本发明结构所作的举例和说明，所属本技术领域的技术人员对所描述的具体实施例做各种各样的修改或补充或采用类似的方式替代，只要不偏离发明的结构或者超越本权利要求书所定义的范围，均应属于本发明的保护范围。
