一种泡沫混凝土浇筑挡板连接装置的制作方法

本发明属于建筑制品技术领域，是一种泡沫混凝土浇筑挡板快速连接装置。

背景技术：

应对建筑产业的工业化要求，需要工厂制作的快速施工装置在施工中应用，在泡沫混凝土的施工过程中，对于施工区域分割的浇筑挡板的快速设置是一个非常耗时的工作。目前在施工中采用的方法是用细木工板和木材进行设置，由木工进行实施，需要在现场进行木工作业，费时费工。一种泡沫混凝土浇筑挡板快速设置装置为塑料件，强度高，操作方便，一般工人即可操作。

技术实现要素：

本实用新型的目的是提供一种泡沫混凝土浇筑挡板快速连接装置，针对现有的泡沫混凝土浇筑挡板设置方法，采用一种工业化制造的快速设置装置进行替代，快速设置装置使用方便，挡板高度随意调节，在现场安装便捷。

本实用新型采用以下技术方案：

一种泡沫混凝土浇筑挡板连接装置，包括：基座、高度连接件、宽度连接件和连接杆，且所述宽度连接件固于高度连接件的侧壁上，且所述高度连接件上设有第一固定孔，且所述宽度连接件上设有第二固定孔，所述第一固定孔的轴线与所述第二固定孔的轴线的夹角为45度。

所述基座上设有一卡槽和一第三固定孔。

所述基座为110mm长、90mm高、70mm宽的塑料件。

卡槽的宽度为30mm，第三固定孔的孔径为50mm。

所述高度连接件和宽度连接件为45°的L型转弯方形塑料件。

所述第一固定孔和第二固定孔的孔经均为50mm。

所述连接杆直径不大于50mm。

本实用新型的优点是：在泡沫混凝土施工过程中，设置挡板快速便捷，减少原先的施工工序，装置标识明显，有利于质量控制，采用的塑料件为强保温材料，保温效果和耐久性好于原先材料制作的挡板。采用泡沫混凝土浇筑挡板快速设置装置做到统一配置，降低生产成本，提高工作效率，减少木材的用量，有利于环境保护。

附图说明

下面结合实施例和附图对本实用新型进行详细说明，其中：

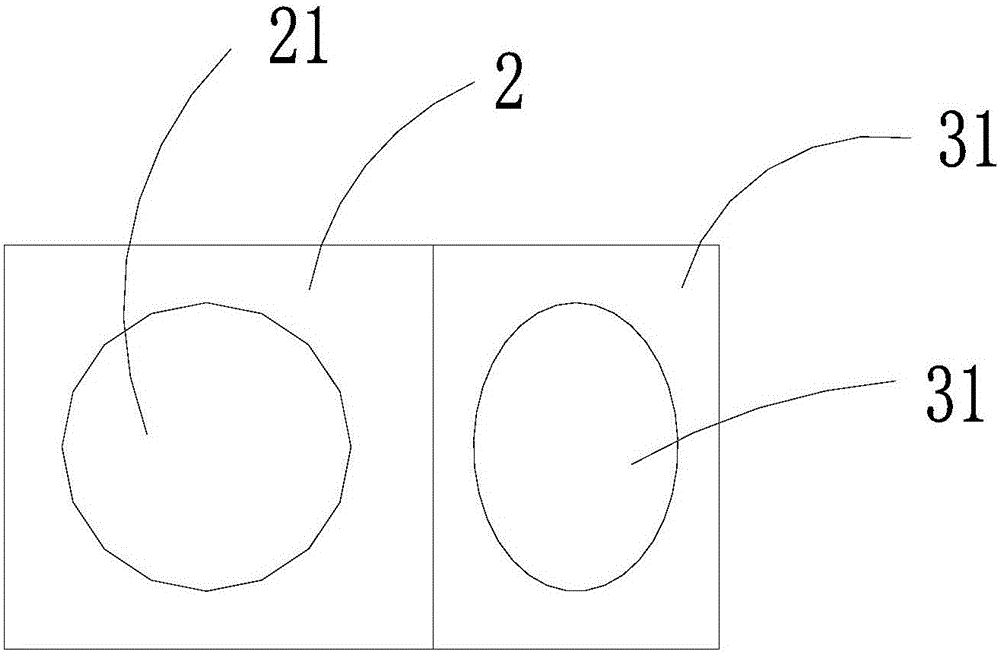

图1是本实用新型的高度连接件、宽度连接件结构示意图。

图2是图1的俯视图。

图3是本实用新型的基座的结构示意图。

图4是图3的侧视图。

具体实施方式

下面结合附图进一步阐述本实用新型的具体实施方式：

如图1至图4所示，一种泡沫混凝土浇筑挡板连接装置，包括：基座1、高度连接件2、宽度连接件3和连接杆，且所述宽度连接件固于高度连接件的侧壁上，且所述高度连接件2上设有第一固定孔21，且所述宽度连接件3上设有第二固定孔31，所述第一固定孔的轴线与所述第二固定孔的轴线的夹角为45度。

所述基座1上设有一卡槽12和一第三固定孔13。

本实用新型中所述基座为110mm长、90mm高、70mm宽的塑料件。卡槽的宽度为30mm，第三固定孔的孔径为50mm，所述第一固定孔和第二固定孔的孔经均为50mm。

所述高度连接件和宽度连接件为45°的L型转弯方形塑料件。所述连接杆的直径不大于50mm。

本实用新型中由4个部件组成，基座、高度控制连接件、宽度连接件和连接杆，基座固定在底板上，通过高度控制连接件控制挡板的高度，连接相应的宽度连接件，基座和连接件之间采用连接杆连接，形成稳定的三角形结构，作为支撑，挡板即可嵌入在基座上，完成挡板的快速设置。基座为一个110mm长、90mm高、70mm宽的塑料件，设置50mm的内孔，中间设置挡板卡槽，卡槽宽度30mm，与底板之间采用粘合材料粘结固定，颜色为亮橙色。高度控制连接件和宽度连接件为角度为45°的L型转弯方形塑料件，中间设置50mm的内孔，与挡板之间采用粘合材料粘结固定，颜色为亮橙色。连接杆和挡板可以根据需要采用不同的材料，连接件为圆形，直径不大于50mm。挡板的厚度小于30mm。

本实用新型在安装中，在确定的位置粘结基座，根据挡板高度的要求选取不同角度的高度控制连接件和其与基座之间的长度，同时选定相应的宽度连接件，确认各自连接杆的长度，通过连接杆连接3个部件，形成稳定的结构后，将挡板嵌入基座内的卡槽中。一般为每块挡板设置2个装置，根据实际情况挡板快速设置装置可以加密设置。

以上所述仅为本实用新型的较佳实施例而已，并不用以限制本实用新型，凡在本实用新型的精神和原则之内所作的任何修改、等同替换和改进等，均应包含在本实用新型的保护范围之内。
