一种泵送混凝土堵管快速定位管箍的制作方法

本发明属于建筑工程领域，具体涉及一种带有堵管快速定位装置的管箍。

背景技术：

在超高层混凝土结构建筑的施工过程中，混凝土通常经过较长的固定管道被泵送至施工楼层。如果泵送过程中发生堵管，传统的解决方法是逐节敲击泵管，根据声音的变化判断堵点位置。但在泵送高度较大的情况下，逐节敲击的方法费时费力，容易贻误拆管抢救的时机；一旦泵管中的混凝土初凝，所有泵管可能报废；泵管全部拆除并重新安装也将导致工地停工，带来不小的经济损失；对于一些需要一次性浇筑完成的施工项目，中断浇筑更是会影响建筑的施工质量，威胁人民的生命财产安全。

技术实现要素：

为了解决泵送混凝土堵管后堵点定位困难的问题，本发明提供一种泵送混凝土快速定位管箍，该管箍能在堵管发生后快速指示堵点所在的区间，引导施工人员采取补救措施。技术方案如下：

一种泵送混凝土堵管快速定位管箍，包括管箍主体，其特征在于，在管箍主体上引出有检测单元，所述的检测单元包括滤网、套筒、活塞、通气管、单向阀和套环，套筒固定于管箍主体，套筒内壁两端设有限位装置，在套筒内腔与管箍主体内腔之间设有滤网，活塞由两个直径不同的圆柱体连接而成，活塞粗端位于套筒内，粗端直径与套筒内径相匹配，细端延伸到套筒外；套环套在活塞细端，细端能够在活塞向内移动时缩进活塞内，且当活塞细端向套筒内移动时，套环不随活塞移动；通气管连通套筒壁母线上距离大于活塞粗端长度的两点，且通气管内设有单向阀，仅允许空气由远离泵管的一端流向靠近泵管的一端。

本发明的有益效果是：

(1)第一时间排出堵点以下的混凝土，防止其在管中初凝；

(2)快速指示堵点所在区间，大幅缩小检查范围，缩短修复时间，减小堵点以上的混凝土在管中初凝的概率。

附图说明

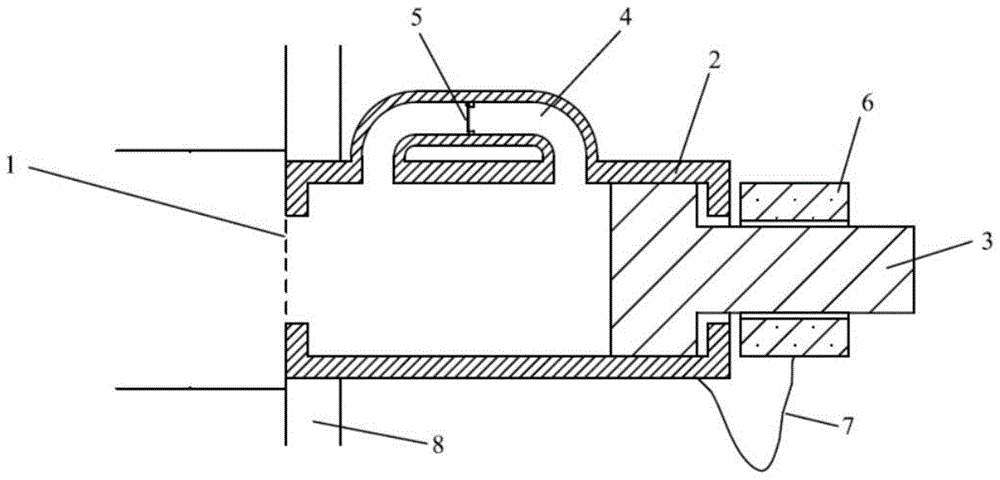

图1为本发明实施例的管箍的检测单元的剖面图。

图2为本发明实施例的定位管箍整体透视图。

图1中，1为滤网、2为套筒、3为活塞、4为通气管、5为单向阀、6为套环、7为保险绳、8为管箍主体壁。

具体实施方式

为了能清楚地说明本方案的技术特点，下面通过一个具体实施方式并结合附图对本方案进行阐述。

在图1、图2中，滤网1设置于管箍主体内腔与套筒内腔之间，以防止混凝土中的骨料进入检测单元。套筒2固定于管箍主体壁中部，活塞3可在套筒内滑动，套筒内腔两端有对活塞3的限位装置。通气管4连通套筒壁母线上距离大于活塞粗端长度的两点，且通气管4内设有单向阀5，仅允许空气由远离泵管的一端流向靠近泵管的一端。套环6套在活塞细端，保险绳7一端连接套环6，另一端连接所述管箍其他任意部件，以确保安全。

正常泵送时，活塞3位于套筒2内远离泵管的一端，单向阀5处于关闭状态，套环6套在活塞细端。

当出现堵管时，操作泵机进行反泵，则堵点以下第一个所述管箍处首先出现负压，单向阀5开启，活塞3在大气压力的作用下向泵管方向移动；活塞细端完全进入套筒2内部时，套环掉落，施工人员观察可知堵点位于套环6发生掉落的管箍至该管箍以上第一个管箍之间的区间内；活塞粗端移动到通气管4所连两点之间时，外界空气涌入泵管消除负压，使该管箍以下的混凝土得以向下排出；故障排除后恢复泵送，在泵送压力所用下，单向阀5关闭，活塞3复位；施工人员手动将套环6复位，以备下次使用。

本实施例作为较佳实施例，设置有保险绳。如果不使用保险绳，在套环掉落时也能检测到堵点。

技术特征：

1.一种泵送混凝土堵管快速定位管箍，包括管箍主体，其特征在于，在管箍主体上引出有检测单元，所述的检测单元包括滤网、套筒、活塞、通气管、单向阀和套环，套筒固定于管箍主体，套筒内壁两端设有限位装置，在套筒内腔与管箍主体内腔之间设有滤网，活塞由两个直径不同的圆柱体连接而成，活塞粗端位于套筒内，粗端直径与套筒内径相匹配，细端延伸到套筒外；套环套在活塞细端，细端能够在活塞向内移动时缩进活塞内，且当活塞细端向套筒内移动时，套环不随活塞移动；通气管连通套筒壁母线上距离大于活塞粗端长度的两点，且通气管内设有单向阀，仅允许空气由远离泵管的一端流向靠近泵管的一端。

2.根据权利要求1所述的定位管箍，其特征在于，所述的定位管箍还包括保险绳，保险绳的一端连接套环，另一端连接所述定位管箍的其他部位上。

技术总结
本发明涉及一种泵送混凝土堵管快速定位管箍，包括管箍主体，在管箍主体上引出有检测单元，所述的检测单元包括滤网、套筒、活塞、通气管、单向阀和套环，套筒固定于管箍主体，套筒内壁两端设有限位装置，在套筒内腔与管箍主体内腔之间设有滤网，活塞由两个直径不同的圆柱体连接而成，活塞粗端位于套筒内，粗端直径与套筒内径相匹配，细端延伸到套筒外；套环套在活塞细端，细端能够在活塞向内移动时缩进活塞内，且当活塞细端向套筒内移动时，套环不随活塞移动；通气管连通套筒壁母线上距离大于活塞粗端长度的两点，且通气管内设有单向阀，仅允许空气由远离泵管的一端流向靠近泵管的一端。本发明能够快速定位堵点。

技术研发人员：邹熠;陈浩宇;苏志伟;朱海涛
受保护的技术使用者：天津大学
技术研发日：2020.02.12
技术公布日：2020.05.29
